1.0 Úvod

HDMI Extender nad kat5e/cat6 je nástroj pro rozšíření signálu HDMI na dlouhé vzdálenosti na kompatibilní displej.Je navržen tak, aby konvertoval signál HDMI na standardní HDBaset signál a přenášel ho internetovým kabelem.Podporuje také Transfer Bidirektivní Infračervený ovládací signál spolu se signálem HDMI, takže můžete ovládat Zdroj na straně Sinku, která je vzdálená 70 metrů, také můžete ovládat Sink ve zdrojové straně, která je 70 metrů mimo HDMI Extender.

2.0 Vlastnosti

1.Jeden pár jako funkční modul, není potřeba nastavení.

2.Použijte jeden kabel UTP LAN (CAT-5E/6) k nahrazení kabelu HDMI pro dosažení dálkového přenosu.UTP ukončení kabelu odpovídá standardu IEEE-568B.

3.Přenosová vzdálenost:

70 metry: 1080P @60Hz36bit; 3D1080P@30Hz36bit;

40metry: 1080P @60Hz@48bit; 1080P @120Hz@24bit; 3D1080P@60Hz@36bit, 4K x 2K@30Hz@24bit.

Čtyřko.     HDMI V1.4 podporována.

Pětka.     HDCP vyhovující.

Šestka.     Plná podpora HD: 1080p@ 60Hz@48 bit/pixels,1080p@120Hz@24bit/pixels,

Sedmička.     3D 1080P60Hz a 4K x 2K@ 30Hz@24bit

Osmička.     Přenést infračervený kontrolní signál spolu se signálem HDMI.

Devět.     Podpora 20~60KHz IR práce.

3.0 Balení příslušenství

Při prvním vybalení extenderu zkontrolujte, zda jsou zahrnuty následující položky:

HDMI Extender Transmitter ------------...

HDMI Extender Receiver------------...

IR Transmitter---------------------------1PCS

IR Receiver--------------------------1PCS

DC Power Supply adapter -----------------------2PCS

Operační manuál------------------------1PCS

4.0 Specifikace

Frequency Bandwidth----------------------...

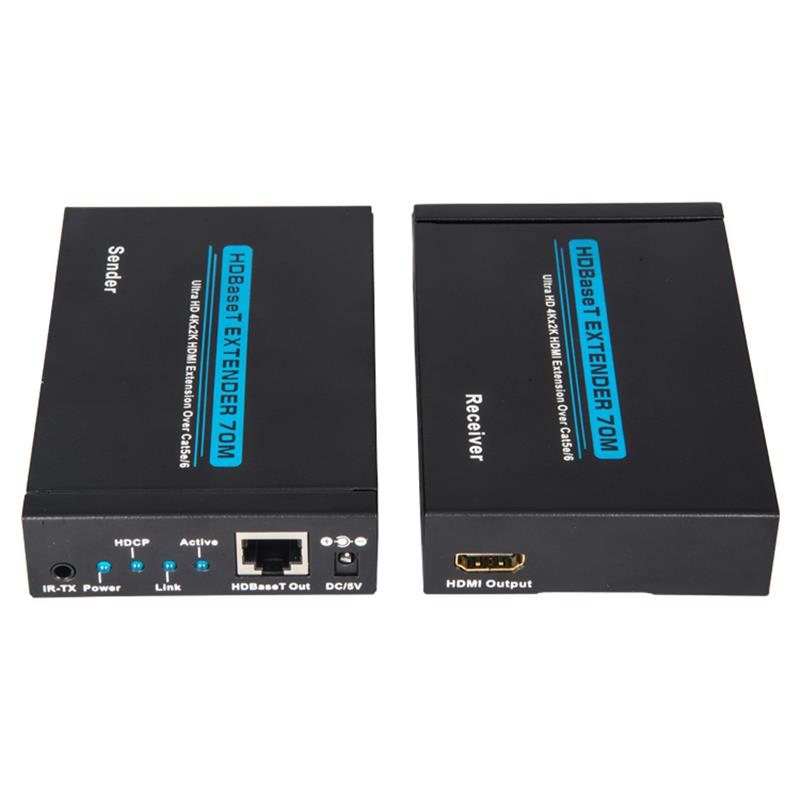

HDMI Transmitter Input/Output Ports-----------------1x HDMI Samice port/1 x CAT6 1x IR Vysílač

Přijímač HDMI Input/Output Ports------------------1 x HDMI Samice port/1 x CAT6 1x IR přijímač

Power Supply-----------------------DC 5V 2A---

ESD Protection Human Body Model--------------proxy-- -177; 8kV (air-leap)   object name (optional)

Dimensions (mm)--------------------- ----------65(W) X 100 (D) X 25 (H)

--------------------...

Provozní teplota--------------------------------0--04;C ~ 40 deps 176; C / 32 176; F ~ 104 mis 176; F

Provozní teplota--------------------------------0--04;C ~ 40 deps 176; C / 32 176; F ~ 104 mis 176; F

Storage Temperature----------------------------20 des 176; C ~ 60 desk 176; C / -4 176; F ~ 140 176F;F

Relativní vlhkost-------------------------------20 ~ 90% RH (Non-kondenzace)

----------------------------...
