1.0 ÚVOD

Tento HDMI KVM Extender je založen na standardu TCP/IP.Vysílá maximálně 150 metrů od vašeho HDMI nebo DVI-D zdroje na HD displej jediným kabelem CAT5e/6.

Zároveň je také vhodný pro přenos zvuku a videozdroje HDMI v režimu point-to-point, jeden bod-to-many režim a kaskádový režim připojení.

2.0 FEATURES

1.Signál   přenos   :CAT5e/6(doporučeno)   kabely   Nahoru   do   150   měřiče   místo   z   HDMI   kabely   jsou   připojené   mezi   TX   a   RX   Rozšíření.

2.Podpora HDMI 1.3/HDCP1.1 & 1.2;

3.Podpora vstupů/výstupního rozlišení:480i/p,576p,720p,1080i/p;

4.Support point-to-point mode, one point-to-many mode and cascade   režim připojení;

5.802.3 Ethernet standard;

6.Support IR control, you can control STB or Blue-Ray DVD at příjem site by   dálkové ovládání;

7.Design čistého hardwaru, plugu a hry, není zapotřebí dalšího softwaru;

8.Support IR dálkové ovládání 20~60KHz,NEC;

9.Podpora dálkového ovládání pomocí klávesnice a myši.

3.0 OBSAH OBSAHU

Při prvním vybalení extenderu zkontrolujte, zda jsou zahrnuty následující položky:

HDMI Extender Transmitter --------------...

HDMI Extender Receiver-----------...

IR Transmitter-------------------------1PCS

IR Receiver--------------------------1PCS

5V DC Power Supply adapter ---------------- 2PCS

USB Dat Cable----------------------1PCS

Operace Manual-----------------------------1PCS

4.0 SPECIFIKACE

Uh-----------------...

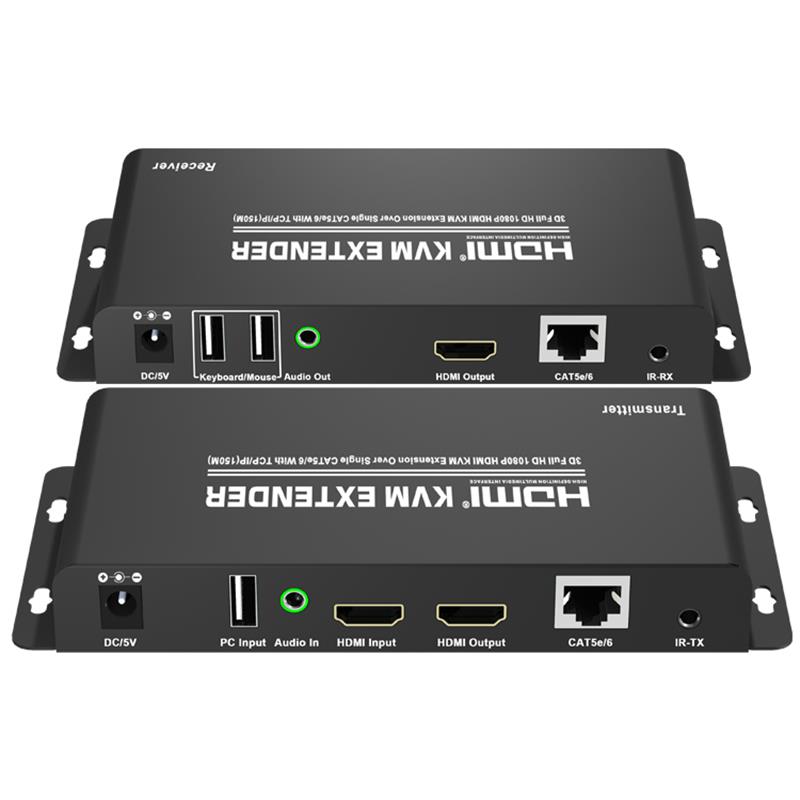

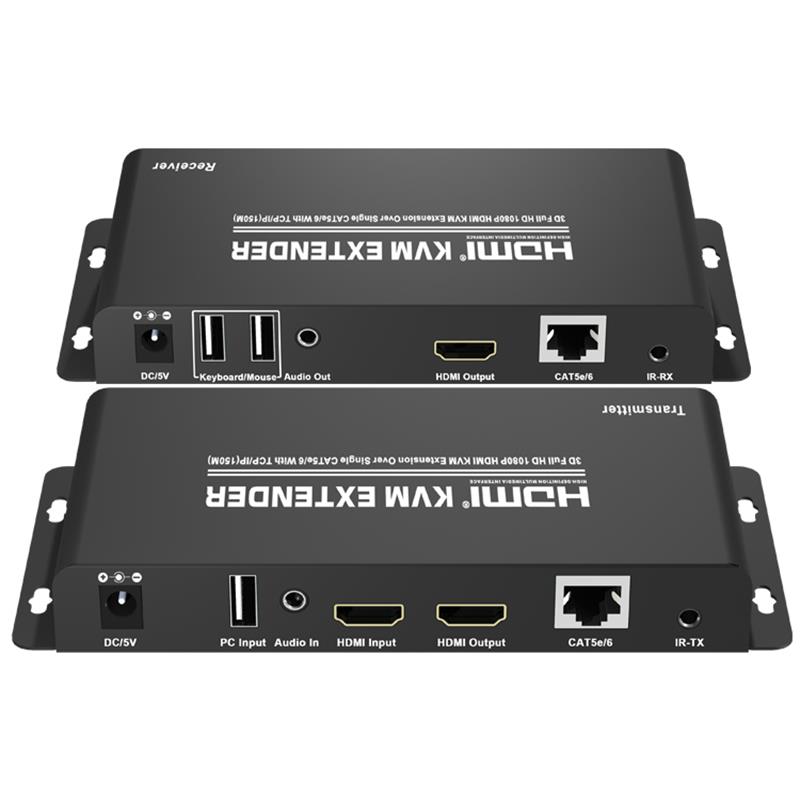

Transmitter Input Ports---------------outoutput------HDMIx1(AF),USB(BF)x1

Transmitter Output Ports------------HDMIx1(AF),RJ45x1,IR TXx1

Receiver Input Ports-------------------------Recepter---RJ45x1,IR RXx1

Receiver Output Ports--------------------HDMIx1(AF),USB(AF)x2

Frequency Bandwidth------------------------2.25Gbps (single link)

Input/Output Resolutions------------------480i/p,576p,720p,1080i/p

Audio-------------------------Sample rate:32kHz,44.1kHz,48kHz

IR remote control-------------------------...

ESD Protection Human Body Model---------177; 8kV (vzduchový otvor)

                                                                                  object name (optional)

Provozní teplota-------------------0 jobs 730; C ~ 40 deps 730; C / 32 líc 730; F ~ 104 kostek 730; F

Storage Temperature-----------------20 líc 7330; C ~ 60 sob 730; C / -4 lícové plochy 730; F ~140 00;F

Relativní vlhkost-------------------20~90% RH (non-kondenzace)

Dimensions (mm)---------------------...---...------170&main;120.5x22
