1.0 Úvod

HDMI Extender přes ONE CAT5e/6 je nástroj pro rozšíření signálu HDMI na dlouhé vzdálenosti na kompatibilní displej.Místo použití drahých HDMI kabelů, vaše stávající CAT 5e/6 kabely/zásuvky mohou být použity pro výkon pokročilých funkcí, jako je přenos Deep Color (12 bits/color) videa a digitální audio, s šířkou pásma a ž 225MHz.Vysílač a přijímač HDMI, přes jeden CAT 5e/6 extender, je Váš rozsáhlý nástroj extenderu HDMI.HDMI Extender také podporuje přenos IR, takže můžete ovládat Zdroj, který je 120 metrů mimo HDMI Extender.

2.0 Vlastnosti

První.       DC 5V napájení;

Dva.       HDMI 1.3, HDCP 1.1 a DVI 1.1 vyhovující;

Tři.       Podpora Deep Color až 12bits/color;

Čtyřko.       Podpora 20~60KHz IR repeading;

Pětka.       používá jeden kabel CAT5e/6 pro přenos dat/DDC;

Šestka.       Vyrovnává a obnovuje příchozí údaje TMDS před opětovným přenosem v optimální kvalitě bez ohledu na kvalitu příchozích signálů;

Sedmička.       Kabelové zkoušky ukázaly, že s rozlišením 1080p může být vstupní zdroj HDMI vzdálen deset metrů;

Osmička.       Při přenosu signálu v rozlišení 1080p je provozní vzdálenost CAT6 120 metrů(max).

3.0 Balení příslušenství

Při prvním vybalení extenderu zkontrolujte, zda jsou zahrnuty následující položky:

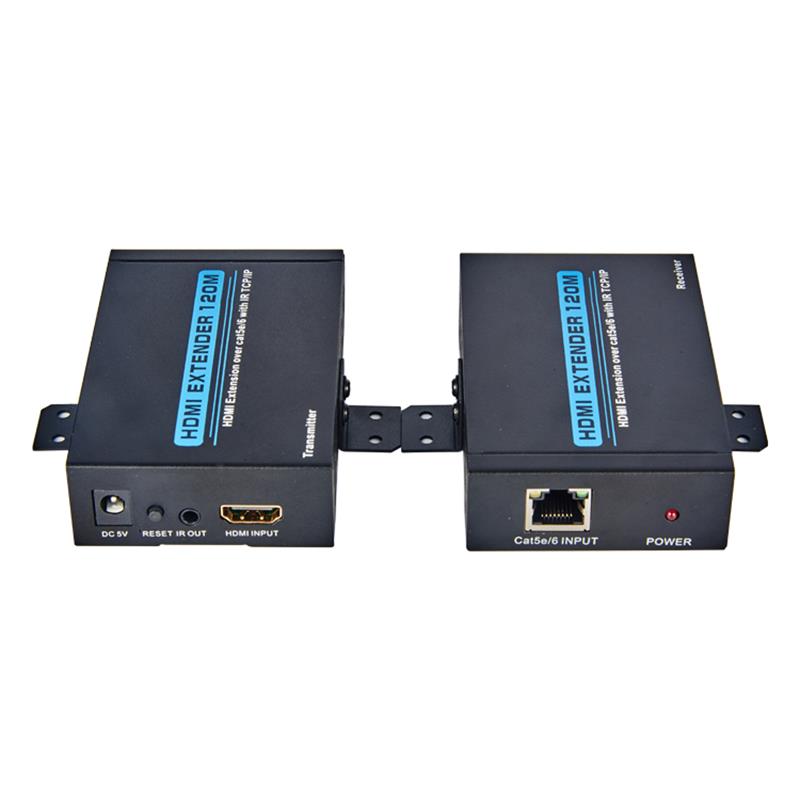

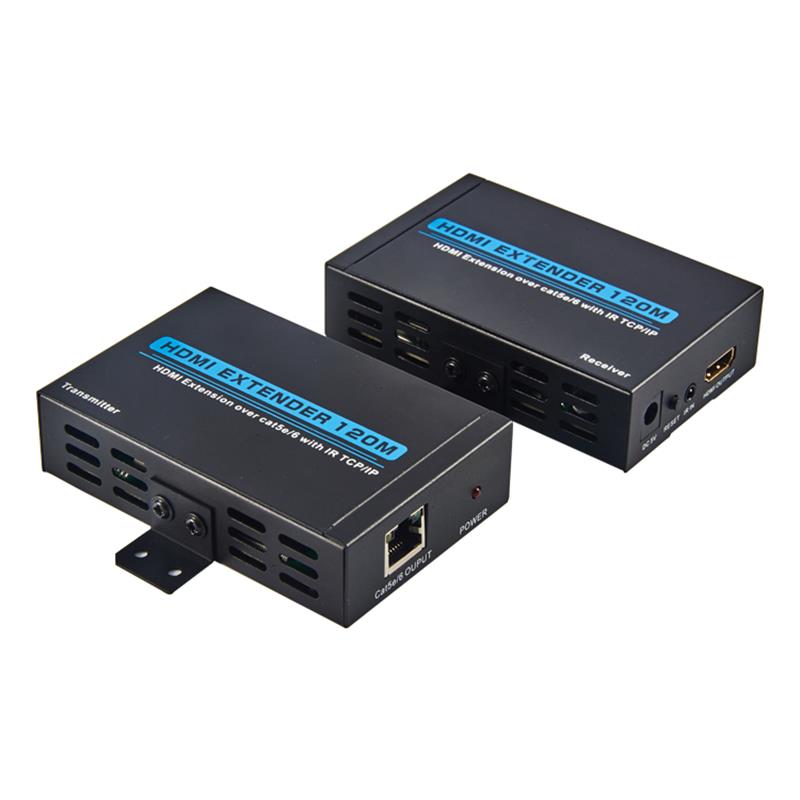

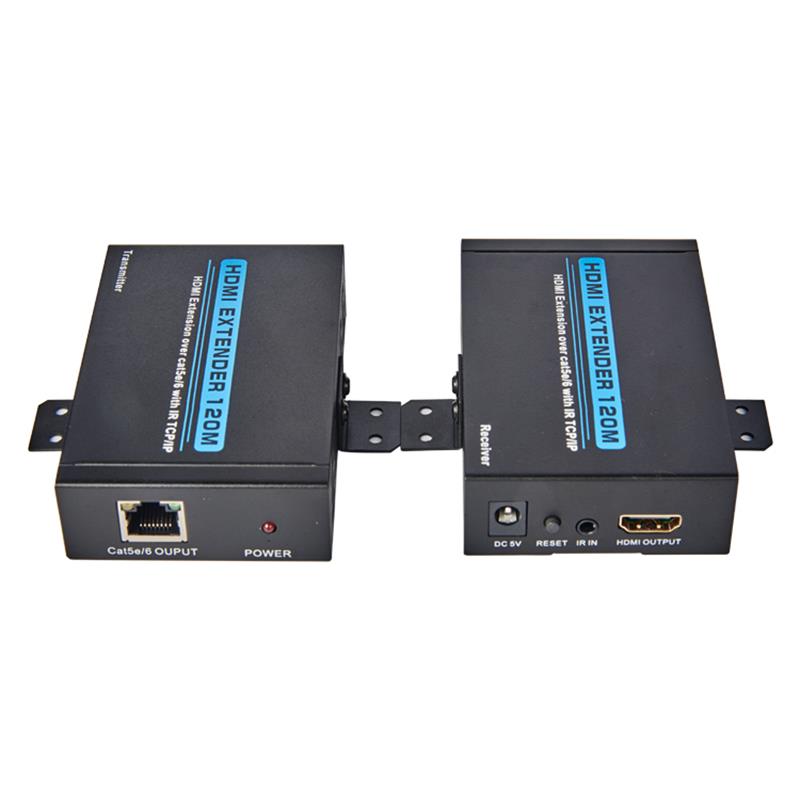

HDMI Extender Transmitter--------------------...

HDMI Extender Receiver--------------...

IR Transmitter--------------------------------1PCS---

-----...um-------------------------------...

5V DC Power Supply adaptor ----------------------------2PCS

Operace Manual---------------------------------1PCS

4.0 Specifikace

Četnost   Bandwidth------------------ 2.25Gbps   (jediné spojení)

HDMI   Transmitter Input/ Output Ports----------- 1x   HDMI Ženský přístav/1 x CAT6

HDMI   Receiver Input/ Output Ports----------- 1   x HDMI Ženský přístav/1 x CAT6

Energie   Zásobování------------------------... D.C.   5V

Ochrana ESD   Lidské tělo Model:----------- strana 177;   8kV (vypouštění vzduchových mezer)/ strana 177;   4kV (kontaktní výboj)

Rozměry   (mm)---------------- 65(W)   X 100 (D) X 25 (H)

Provoz   Teplota---------------- 0 strana 730; C   ~ 40 lícové kostky 730; C / 32 stěna 730; F ~ 104 stěna 730; F

Skladování   Teplota------------- -20 obložení 730; C   ~ 60°730; C / -4 obr 730; F ~ 140 líce 730; F

Relativní   Vlhkost---------------- 20~90%   RH (nekondenzovaný)
