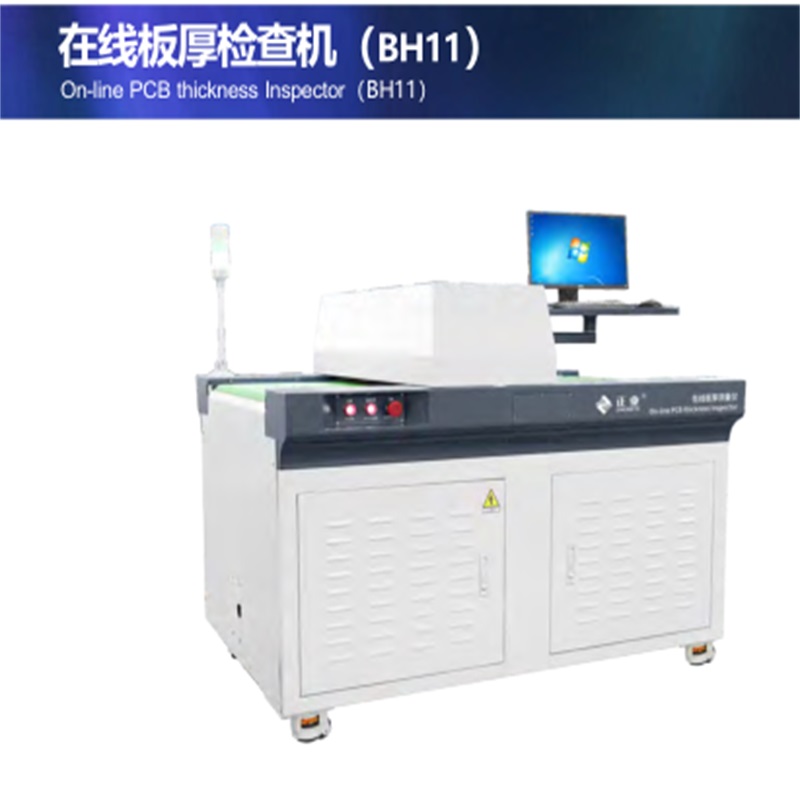

On-line Tloušťkový inspektor PCB (BH11)
POUŽÍVÁNÍ
On-line kontrola tloušťky plechů se používá v PCB / PCBA, automobilovém průmyslu, obrábění a dalších průmyslových odvětvích. Přijímá bezkontaktní laserové měření. Může přesně měřit tloušťku desky pro lisování DPS, plastů a fólií.
CHARAKTERISTIKY
1. Vysoká kvalita: on-line detekce může snížit produkci vadných produktů a bezkontaktní laserové měření je přijato bez destruktivního účinku;
2. Vysoká účinnost: účinnost měření je 6-8s / PC;
3. Přesné údaje: přesnost zkoušky je až ± 5μm;
4. Tloušťka zkušební desky: 0-12 mm, široký rozsah tloušťky použitelné desky;
5. Stroj na měření tloušťky kontaktů pro PCB zeleného oleje.
TECHNICKÝ PARAMETR
POLOŽKA SPECIFIKACE
Typ měření Bezkontaktní měření
Testovací bod 1. Vlastní výběr
2. Software k určení, průměrně 5 testovacích bodů nebo 9 testovacích bodů.
Rozsah měření tloušťky destičky 0-12 mm
Přesnost testu ± 5μm (standardní kus)
0-20μm (Ve srovnání s mikrometrem, stupeň deformace PCB < 0,8 mm)
Rozsah velikosti zkušební destičky 250 mm × 250 mm - 650 mm × 620 mm
Účinnost testu 6-8S / ks
Přesnost umístění testovacího bodu ± 3 mm
Model senzoru LK-coriolis (keyence)
Rozlišení senzoru 0,025 um
Průměr laserového senzoru Φ 50μm (laser)
Rychlost platformy 6 m / min, 12 m / min
Statistiky dat Ano
Funkce sběrné desky Volitelný
Teplota pracovního prostředí 22 ± 3 ° C
Požadavek napájení AC220V 50 Hz
Přívod vzduchu 0,6 - 0,8 MPa
Napájení 2kW
Hmotnost 500 kg
Rozměr vzhledu (D × Š × V) 1536 × 1245 × 1420 mm (plošina 900 mm)
