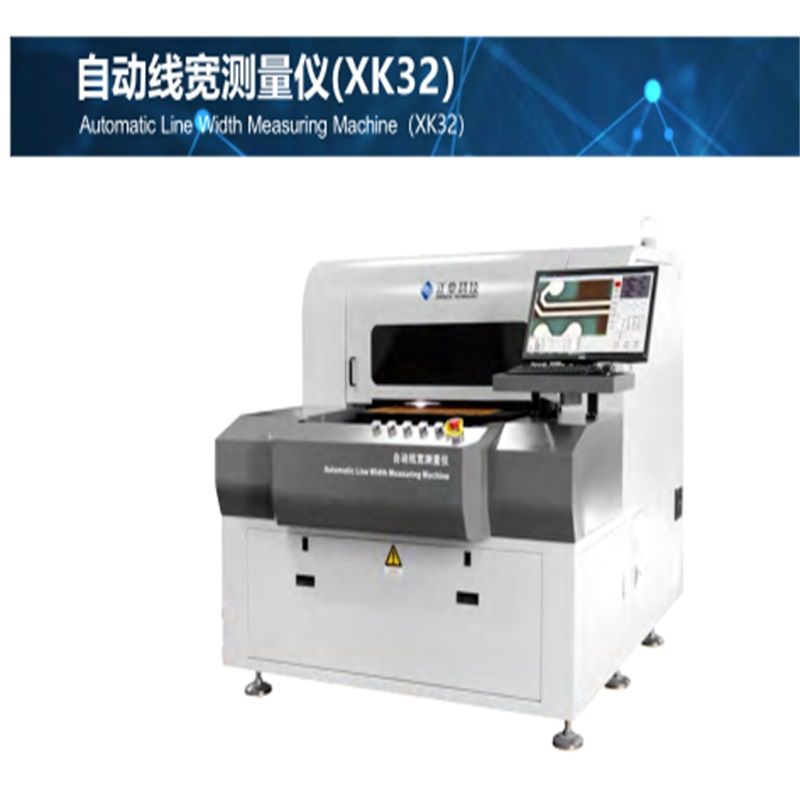

PCB   Automat na měření šířky čáry (XK32)

POUŽÍVÁNÍ

Přístroj XK32 pro automatické měření šířky čáry je vhodný pro detekci šířek horních a dolních pásů vnitřní a vnější vrstvy PCB po leptání (před zeleným olejem), jakož i vzdálenosti mezi leptacími linkami a měděnými linkami , vzdálenost otvorů k okraji a průměr slepých otvorů kulatých otvorů atd .; a je vhodný pro měření šířky čáry IC destiček a LCD.

CHARAKTERISTIKY

    Funkce statistik dat: funkce archivace a statistik EXCEL; data automaticky exportována;

    Statistiky SPC: schopné statistické analýzy SPC;

    Vlastní software pro měření šířky drátu, podpora dokování databáze MES: podpora dokování databáze SQL a realizace tovární informatizace.

TECHNICKÝ PARAMETR

POLOŽKA                                                                                                         XK32

Parametry                     Dimenze                                                   1810 × 2070 × 1700 mm

Zařízení                       Kapacita zařízení                         Měření (šířka čáry / řádkování / šířka horní a dolní)

Kapacita                         Projekt měření                         čáry / průměr kola / šířka čáry Goldfinger / podložky / SMT-PAD / atd.)

                                                                                          v pohledu kamery po vývoji a leptání vnitřních a vnějších

                                                                                          vrstva PCB.

                                    Měřicí rozsah                       720 mm × 700 mm (rozsah měření platformy lze upravit)

                                    Platforma (Š × L)

                                    Povrch stolu                                   Adsorpční platforma + umístění hran

                                    Rozsah tloušťky plechu                                     0,036 mm - 6 mm

                                    Měřící rozsah                                           10μm - 3100μm

                                    šířky čáry

                                    Přesnost linky                             1x = ± 3μm; 2x = ± 2μm; 3x = ± 1μm; 4x = ± 1μm; 4,5x = ± 1μm

                                    Měření šířky

Zobrazovací systém           Fotoaparát                                                   5 milionů gigabitových barevných CCD

                                  Rozlišení CCD                                               2560 × 1920pixel

                                    Objektiv                                             Automatické zdvojení čočky 0,7x ~ 4,5x

                                  Různé zvětšení                     1,0 x 2,3 2,3 m / pixel; 2,0 x 1,5 μm / pixel;

                                    Rozlišení obrazu                           3,0 x 0,9 μm / pixel, 4,0 x 0,7 μm / pixel;   4,5 x 0,5 μm / pixel

  Měření opakovatelnosti                                           ± 2 pixely

Okno měření                               Minimální zvětšení

Zorné pole                                             0,7X = X 3,50 mm-Y2,65 mm

                                                            Maximální zvětšení

                                                            4,5X = X0,75 mm-Y0,55 mm

                                                              (Zobrazit rozsah odchylek: ± 5%)

    Zdroj světla                                       Prstencová LED (jas lze plynule nastavovat)

                                                          Oddělený dvoukmenový světelný zdroj nahoře a dole

    Navigační zorné pole                                 X1,2 mm-Y0,8 mm

    Navigace a

    Polohovací kamera                           Vybaven CCD navigací, která je pohodlná a rychlá

    najděte cíl měření.

                                    Automatické zaostření                                                       Automatické zaostřování softwaru

Operační mód           Režim učení                           Poučte se z prvního článku jako programovací model, který provádí měření

                                                                                  automaticky.

                                    Režim importu dat CAM               Podpora Genesis 2000 exportuje data formátu GBR-RX274 a používá formát GBR do formátu

                                                                                  importovat data do   software, naprogramujte první článek pomocí dat vrstev a pracujte

                                                                                    měření.

                                    Měřicí hrana                         Metoda hledání má ruční a automatické vyhledávání hran.

                                    Rychlost měření                                                 3S / bod

Výstup dat                 Export dat                                 Exportujte EXCEL data automaticky   a uložte jej do zadané cesty.

                                    Statistika Funkce

                                    Sdílení databáze                       Má sdílení SQL databáze a může ukotvit pomocí MES informačního terminálu.

  Instalace prostředí             Žádný kontakt s kyselinou, zásadou,   žíravý plyn nebo kapalina.

    Požadavky                               Poznámka: Poškození způsobené korozivním prostředím nespadá do rozsahu záruky.
