První.       Stručný úvod

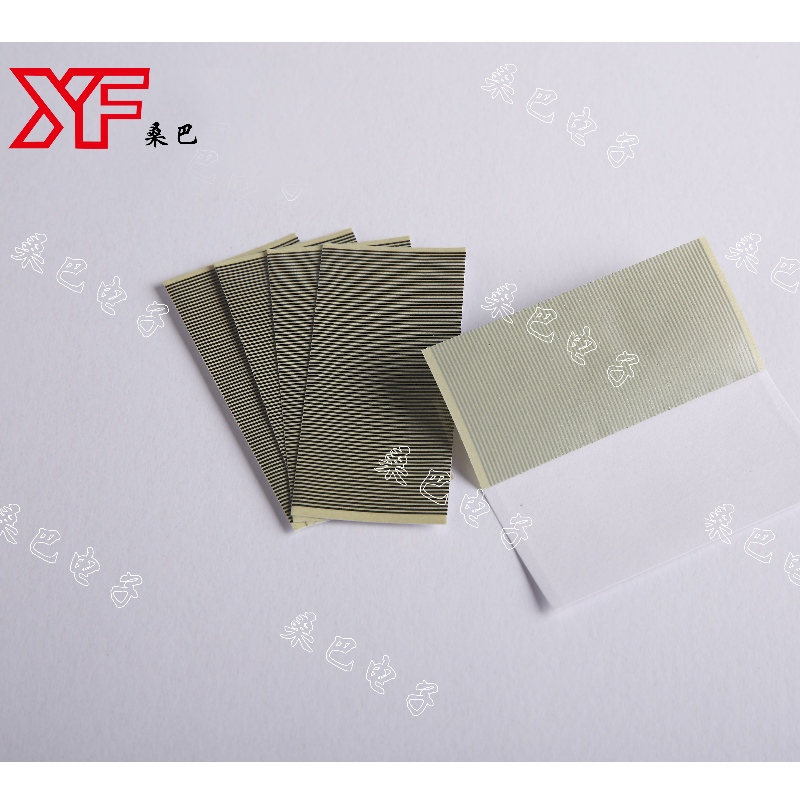

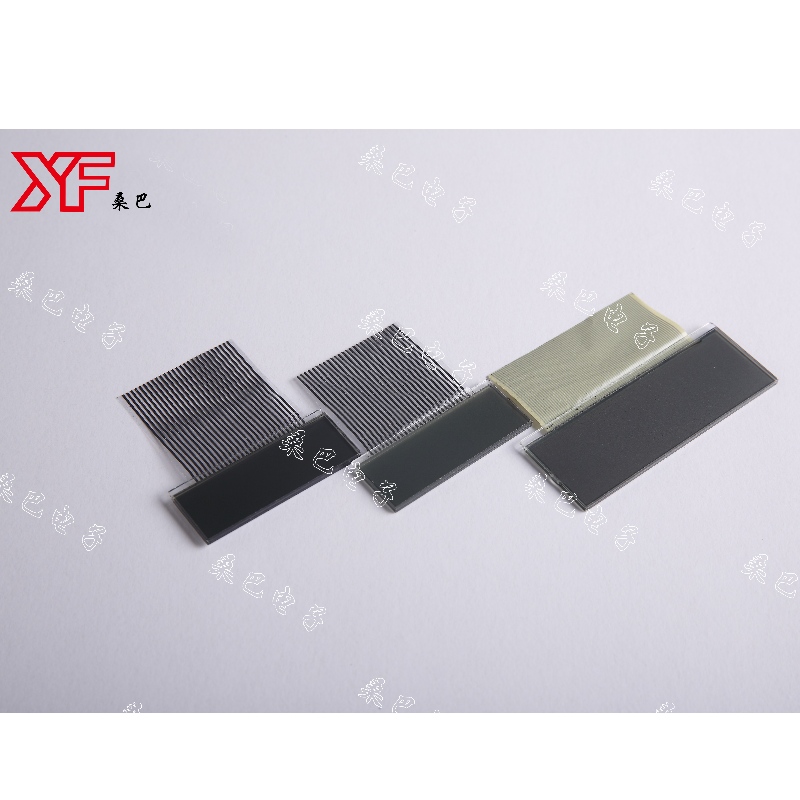

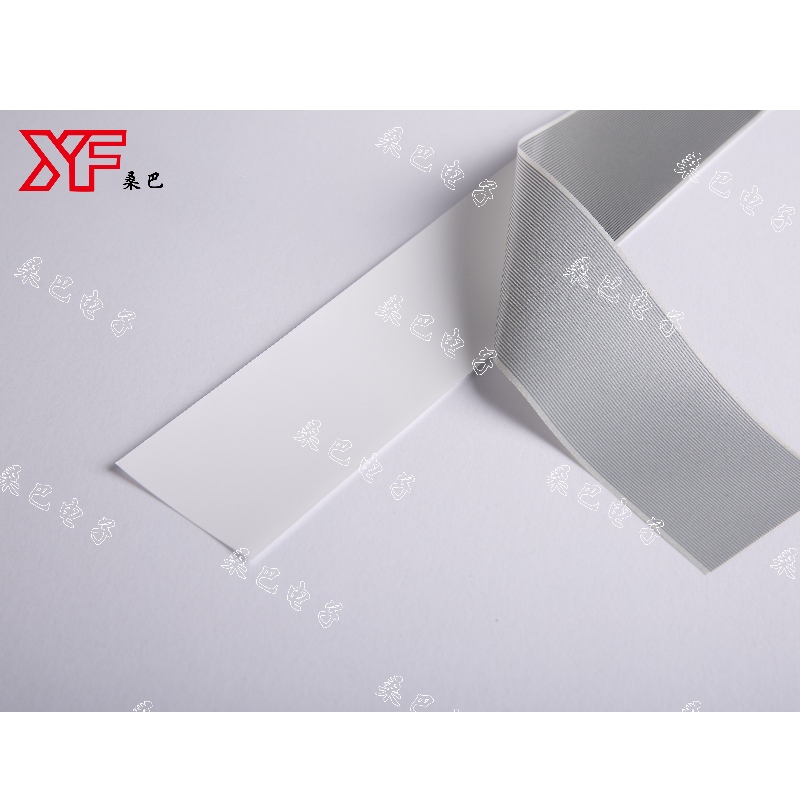

Heat Seal Connector je nový vodicí materiál, který lze ohnout dle libosti.Jeho stabilní výkonnost a snadno ovladatelné funkce z něj činí nejlepší řešení pro připojení PCB a LCD.   Pro svou jedinečnou vodivost a flexibilitu je také široce využíván na počítačích, radio-záznamníkech, telefonních setech, repeaderech, CD přehrávačích, digitálních kamerách, přístrojových měřičích, elektronických hodinách atd.

Dva.       Teorie elektrické vedení

Používáním vysoce teplotně odolného PET filmu jako základního materiálu, uhlíkové pasty, stříbrné nebo stříbrné a uhlíkové vložky jako elektrických vodicích obvodů, pomocí vlastního tisku čísel modelu a poté překrytí jeden film speciálního vodivého lepidla s roztaženými vodivými vodivými částicemi.Konečně je tepelně utěsněno na elektrodách PCB nebo LCD 8217;

Tři.       Technické údaje

Odolnost vodiče < 5 0 rozhraní 937;/CMfr178;

Síla adheze > 6 00g/ CMfr178;

Teplotní životnost: -40186;C+80186;C

Zkouška teploty a vlhkosti: místo v H. 95%, Temp. 50 Name prostředí pro 500 hr bez jakékoliv změny.

Tepelný dopad:   -40186;C Ano. 70ed186;C kružnice po desetkrát, bez jakékoliv změny

Čtyřko.       Provozní kroky

A.         Odřízněte příslušnou délku pro použití a odstraňte ochranný papír.

B.       Spojka s tepelným těsněním 8217; vodivá strana k PCB nebo LCD stěn 8217; odpovídající vodicí dráty a přiložte je k sobě.

C.         Připravte ohřívač s konstantní teplotou, tlakem a časovačem.Nainstalujte na těsnění silikonový film.

Šestka.       Důležité poznámky

A.         Uchovávejte těsnící plochu před výpary, skvrnami, prachem, oxidanty atd., a nechte ji uschnout.

B.       Don ed8217t;t odstranit tepelný uzávěr konektor 88217; s ochranný papír příliš brzy před použitím.Jen aby se zabránilo kontaminaci nebo oxidaci.

C.         Umístěte jednotku do splachovacího povrchu.Věnujte zvláštní pozornost těsnění stěn 8217; s stisknutím hlavy, že by měl kontaktovat konektory souběžně.Jinak to způsobí nerovnoměrné těsnění.

D.       Upozorňujeme, že tlaková teplota se vztahuje na nosník 8217; skutečnou teplotu, nikoli na ohřívací prvek s vnitřní teplotou.
