Děkujeme za nákup našeho produktu.Pro zajištění bezpečnosti a mnohaleté\\'35;39; bezproblémový provoz výrobku, před použitím tohoto výrobku pozorně přečtěte manuál.

Obrázky a technický parametr jsou pouze pro vaši referenci, Pokud jde o konkrétní okolnosti, prosím, být předmětem skutečného produktu.

1.0 Úvod

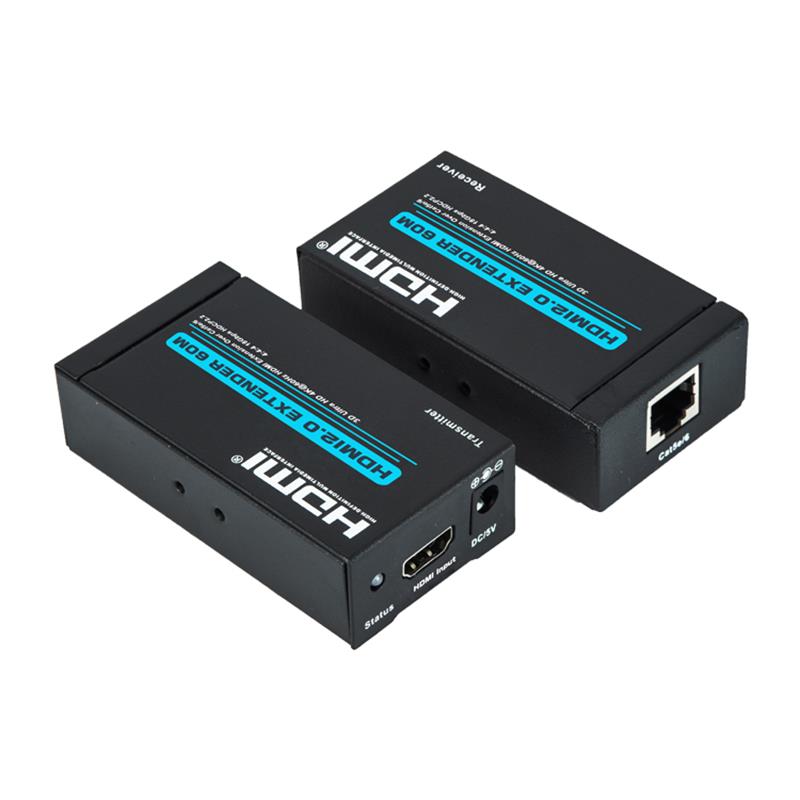

HDMI2.0 60M HDMI extender používá jeden Cat5e/6(doporučený)kabel místo HDMI, můžete rozšířit 4K signál na 60 Meters.Účelem extenderu je dosáhnout dálkového signálu s nízkonákladovými dráty.

2.0 Vlastnosti

1) Soulad s HDMI2.0, HDCP2.2 a DVI 1.0;

2) Signální přenos:kat5e nebo kočka-6 (doporučené) kabely až do 60   měřiče místo kabelů HDMI jsou připojeny mezi TX a RX   Rozšíření;

3) Podpora video formátu až 4k2k@60Hz s 24bit RGB/YcbCR   4:4:4/YCBCR4:4:4,a až 4k2k@60Hz s 12bit YCBCR 4:4:4;

4) Podpora 3D frame sekvenčního video formátu až 1080p@60;

5) podporovat EDID spínač;

6) Podpora zvukového formátu:   DTS-HD/Dolby-realHD/LPCM7.1/DTS/Dolby-AC3/DSD;

7) prodloužit přenosovou vzdálenost a zlepšit přenosový signál;

3.0 Balící příslušenství

Při prvním vybalení extenderu zkontrolujte, zda jsou zahrnuty následující položky:

1.HDMI Transmitter--

2.HDMI Receiver -----------1PCS

3.Power service-------------2PCS

4.User manual-------------1PCS

4.0 Specifikace

Délka kabelu CAT-6 mezi Vysílačem a Přijímačem-------------------až 60metry

Položka HDMI

Support audio formát-------------------DTS-HD/Dolby-realHD/LPCM7.1/DTS/Dolby-AC3/DSD

----------------...------------------------------------------------...

-----------------------------...

---...input Video Signal---------------------------------0.5~5Volts p-p----

---Output--------------outoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoute---------------outoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoute-----

Input/Output HDMI kabel distance---------------------------output HDMI kabel standard kabel

------------------------------------------------...

Napájecí adaptér formát------------------input:AC (50HZ, 60HZ) 100V-240V; Výstup: DC5V/1A

---Operating Temperature range-------------------------------------15 to +55 proxy;)

Operační Humidity range----------------------------------5 to 90% RH (No Condensation)

Dimension-------------22x.1x23.cz-...

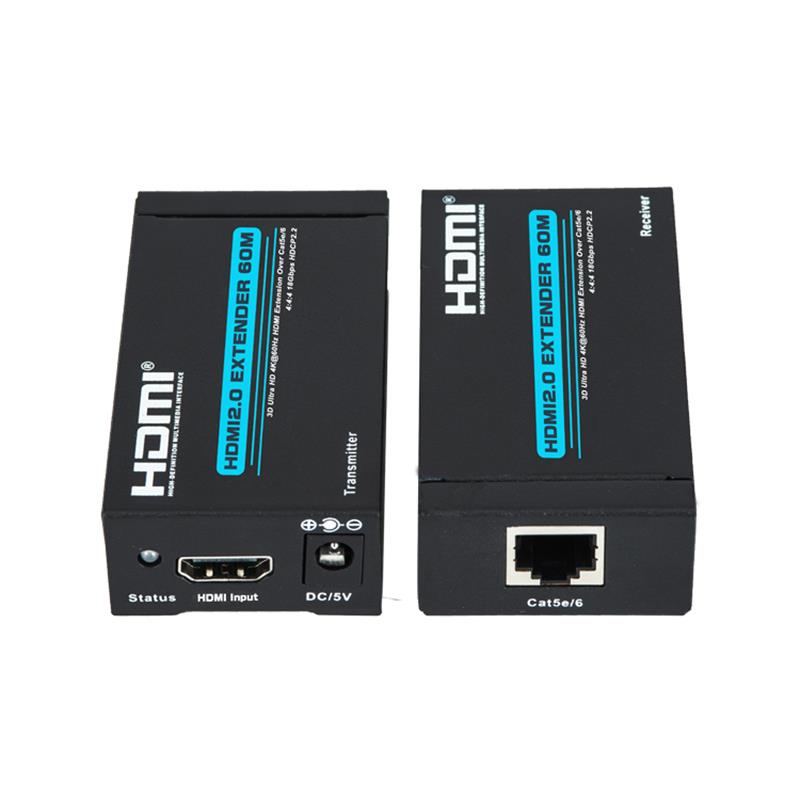

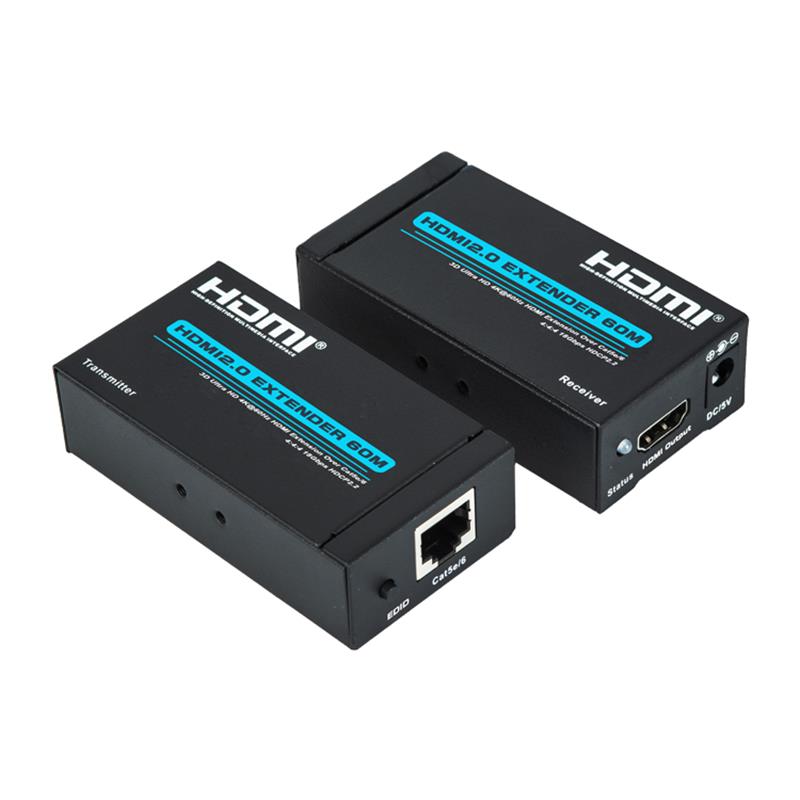

5.0 Připojení a provoz

5.1 Připojte zdrojové zařízení s vysílačem jedním HDMI kabelem (Max=10M).

5.2 Připojte zobrazovací zařízení s přijímačem jedním HDMI kabelem (Max=10M).

5.3 Připojit TX s RX jedním kate5e/6(Max=60M).

5.4 Připojte napájení na TX a RX.

5.5 LED indikátor:Při vstupu signálu do práce, stabilní modré světlo.

6.0 Instalace a opatření

Aby se zabránilo elektrickému šoku, poškození produktu a chránit vaši bezpečnost, prosím všimněte si následujících:

První.       Prosím, pomalu připojte nebo odpojte signální kabely a ne často připojte, odpojte, nebo zatřeste s nimi.

Dva.       Zařízení by se nemělo umístit pod slunce, déšť a vlhko nebo   Neznámé prostředí.

Tři.       Tekuté položky by neměly být umístěny na zařízení.

Čtyřko.       Nainstalujte zařízení v blízkosti tepelných zdrojů, jako je oheň, napájení, nebo jiné zesilovače, které produkují teplo.

Pětka.       Nevkládejte kov nebo jiné předměty do zařízení kromě připojovacích kabelů k portům.

Šestka.       Nevybourejte zařízení sami, mělo by to být udržováno profesionálními údržbáři.
