Děkujeme za nákup našeho produktu.Pro zajištění bezpečnosti a mnohaleté\\'35;39; bezproblémový provoz výrobku, Před použitím tohoto výrobku si prosím pečlivě přečtěte manuál.

1.0 POPIS

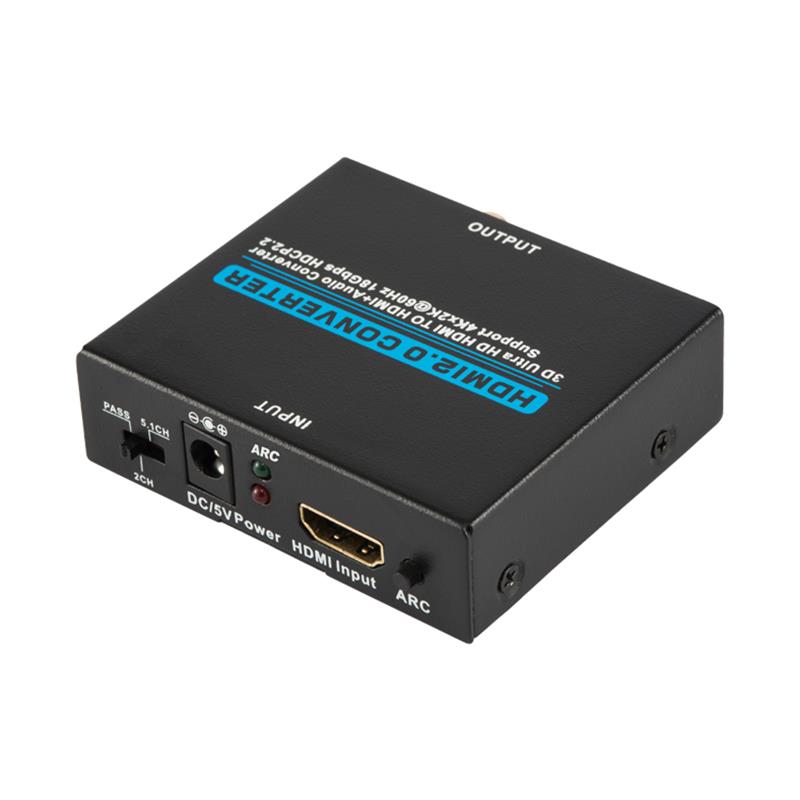

Zařízení je jedním HDMI Audio Extractor s podporou HDR, ARC, 3D a 4KX2K, který může snadno přepnout více HD Zdroje nebo jeden MHL chytrý zdroj na jeden HD Display.Také některé z vstupních zdrojů podporují audio extrakt pomocí SPDIF a LR audio výstupního kanálu.The supports ARC function that can do TV audio return back to the AV receiver.

2.0 FEATURES

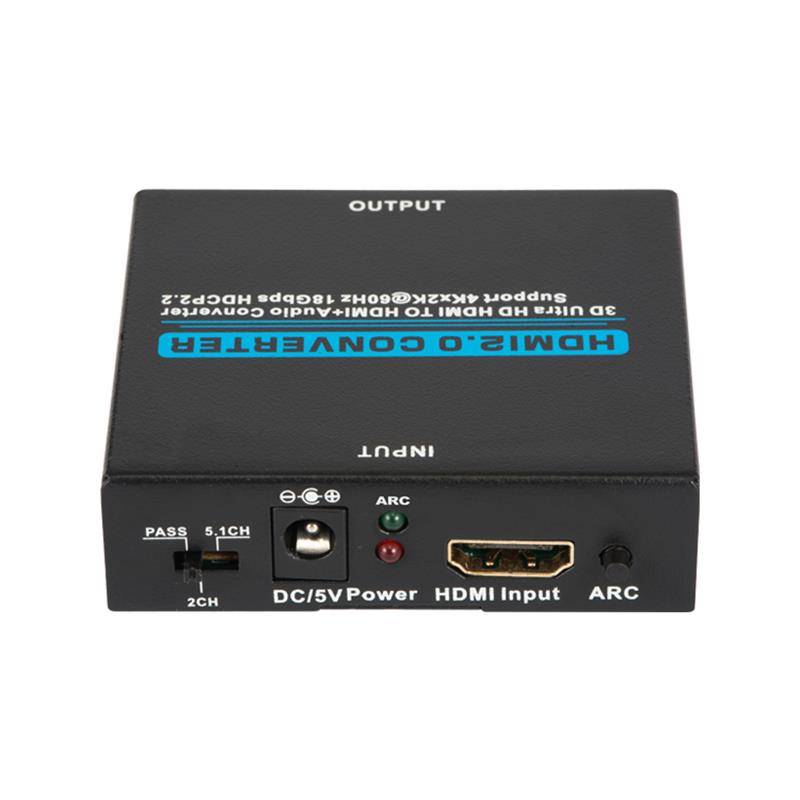

První.Vstup: HDMI x 1(HDMI/MHL 1 přístavní podpora MHL).

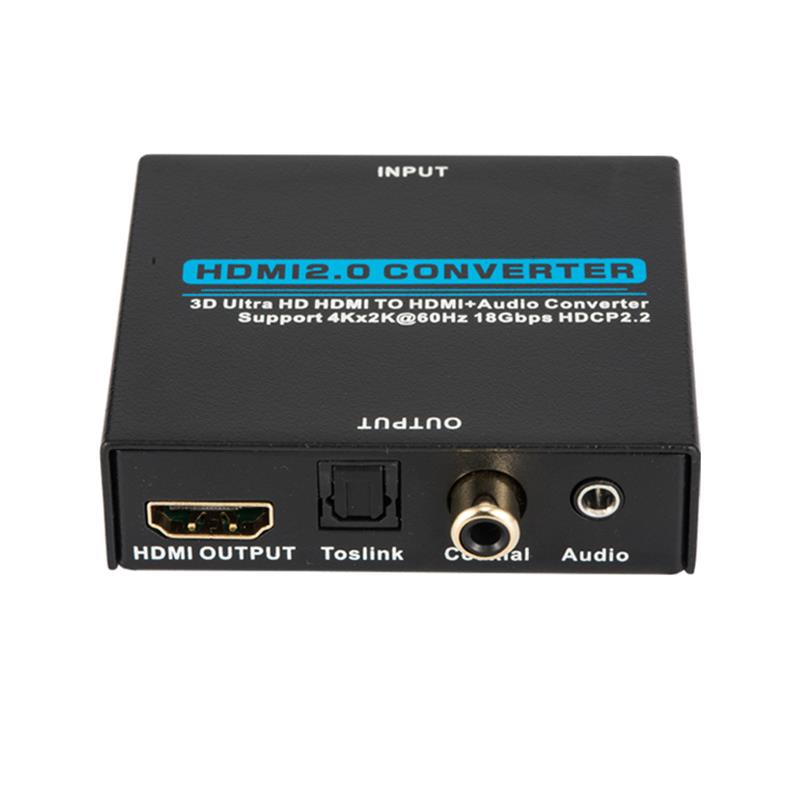

Dva.Výstup: HDMI x 1, Toslink /SPDIF x 1, AUDIO x 1.

Tři.Soulad s HDMI2.0, HDCP2.2 a DVI 1.0;

Čtyřko.Podpora video formátu až 4k2k@30Hz s 24bit RGB/YcbCR

    4:4:4/YCBCR4:4:4,a až 4k2k@60Hz s 12bit YCBCR 4:4:4;

Pětka.Podporuje 12bit Deep Color na kanál, maximální 36bit všechny kanály.

Šestka.Podporuje 3.0Gbps TMDS/600MHz pixel hodiny na kanál, maximum

  Celková kapacita TMDS je 18Gbps.

Sedmička.Podporuje nekomprimované audio, jako je LPCM.

8.podporuje komprimovaný zvuk, jako je DTS Digital, Dolby Digital, DTS-HD,

    a Dolby True HD.

9.Podporuje průsmyk HDMI.

10.Podporuje až 7.1CH digitální obvod na výstupu HDMI.

11.Podporuje až 5.1CH digitální obvod na výstupu Toslink.

12.Podporuje až 2.0 kanál analogové stereo na Stereo výstup.

13.Supports Standard Audio,DSD Audio, and HD(HBR) Audio.

14.podporuje ARC(Audio Return Channel).

3.0 PŘÍSLUŠKY NA BALENÍ

1.HDMI/MHL Extraktor zvuku -----1 PCS

2.User manual--------------1 PCS

3.Power service--------------1 PCS

4.0 POUŽITÍ

Přepíná několik tras signálů HDMI ze zdrojového zařízení, jako jsou DVD, Satelitní přijímač, Sad-top Box, DV Camera, přijímač A/V a jiné zařízení s povolenou HDMI, na zobrazovací zařízení s vysokou definicí, jako jsou HDTV a HDMI Ploché panelové displeje.

5.0 Jak to funguje

První.Pomocí kabelu HDMI připojte HD zdroj k vstupnímu portu HDMI.

Dva.Pomocí kabelu HDMI připojte HD displej k výstupnímu portu HDMI.

Tři.Pro audio připojení, vyberte jeden z následujících možností.

  a.Pro použití rozhraní HDMI použijte kabel HDMI z kroku 2 do   připojte audio přijímač k výstupnímu portu HDMI.Vaše audio   přijímač bude muset vyslat video signál do vašeho HD displeje.

  b.Chcete-li použít Toslink, použijte Toslink kabel pro připojení k audio zařízení. (Poznámka: Toslink nepodporuje Dolby Digital Plus.Prosím, změňte se.   zdroj vstupů& 35;39;s audio výstupem do jiného nastavení, je-li to nutné.)

  c.Chcete-li použít Coaxial, použijte koaxiální kabel připojit k Stereo audio   vybavení.

Čtyřko.Připojte napájecí adaptér.

Pětka.Poznámka: Pokud používáte Toslink kabel, ujistěte se, že gumová ochrana   tip kryt již byl odstraněn z obou konců před připojením   na zařízení.

6.0 TECHNICKÝ PARAMETR PODROBNÝ

HDMI rozlišení---------------... Ultra HD   3D 4Kx2K@ 50/60Hz (max)

Zdroj   Port Connector... 36bitComment   Deep Color all channels maximum

Zvuk   ------------------------... HDMI   průsmyk; až 7.1CH; SPDIF výstup až 5.1 ch; 3.5mm stereo výstup audio.

Max.   bandwidth per channel---------------------------... 600MHz

Max baud rate per display---------------------------------- 18Gbps

Vstup/výstup   TMDS signal--------------------------- 0.5~1.5V   p-p(TTL)

Vstup/výstup   DDC signal... 5V   p-p(TTL)

Vstup   Cable distance------------------------ Description   24 AWG HDMI vysoká rychlost/ Kabel at1080P@ 24bit 60Hz

Výstup   kable distance------------------- Description   24 AWG HDMI vysoká rychlost/ Kabel at1080P@ 24bit 60Hz

Provoz   Teplota range-----------------------... 5 rozhraní 176; F až   131 stěna 176; F / -15 líc 176; C až 55–176C;

Provoz   Rozsah vlhkosti-----------------... 5% do   90% RH(Bez kondenzace)

Dimension-------... 60& 35;120;70x20 (mm)

-------------------... 130g

Energie   Consution(max)--------------- 1.5   Watty

Činnost   Teplota---------------------------... 0 rozhraní 8451; TO   70 entrum 8451;

Práce   Napůl---------------------------------... DC 5V

Energie   Adaptér-------------------... 5V 1A

7.0 Instalace a preventivní opatření

Aby se zabránilo elektrickému šoku, poškození produktu a chránit vaši bezpečnost, prosím všimněte si následujících:

První. Prosím, pomalu připojte nebo odpojte signální kabely a ne často připojte, odpojte … nebo

  Zatřes s nimi.

2.Zařízení by nemělo být umístěno pod sluncem, deštěm a vlhkem nebo

  Neznámé prostředí.

3.Tekuté položky by neměly být umístěny na zařízení.

4.Nainstalujte zařízení v blízkosti tepelných zdrojů, jako je oheň, napájení, nebo jiné

  zesilovače, které produkují teplo.

Pětka. Do zařízení vložte kromě toho kov nebo jiné předměty

    propojovací kabely s porty.

Šestka. Nepobourejte zařízení sami, mělo by to být udržováno

  profesionální údržbáři.
