1.0   ÚVOD

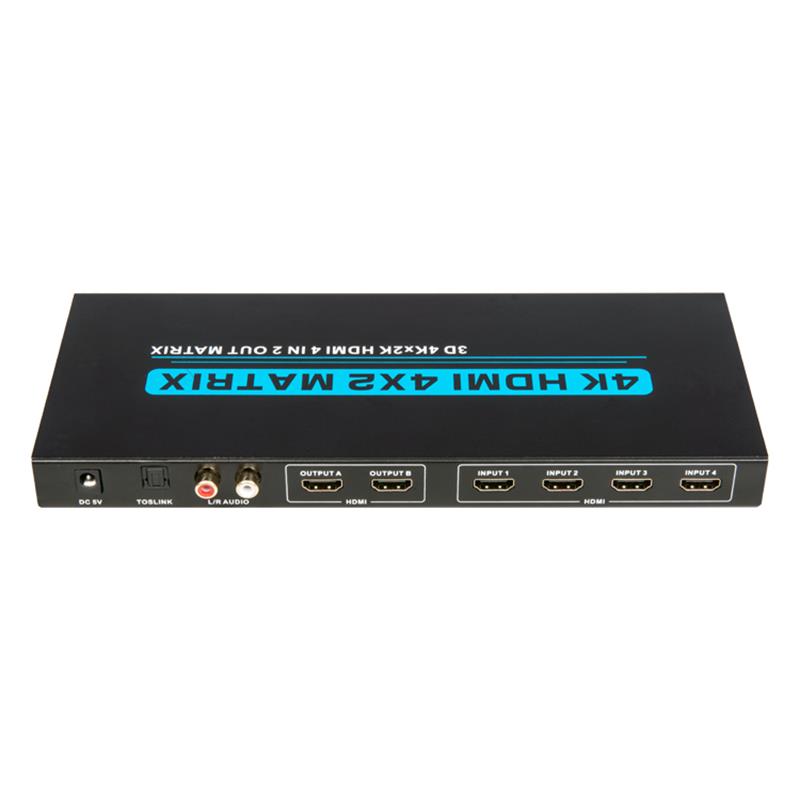

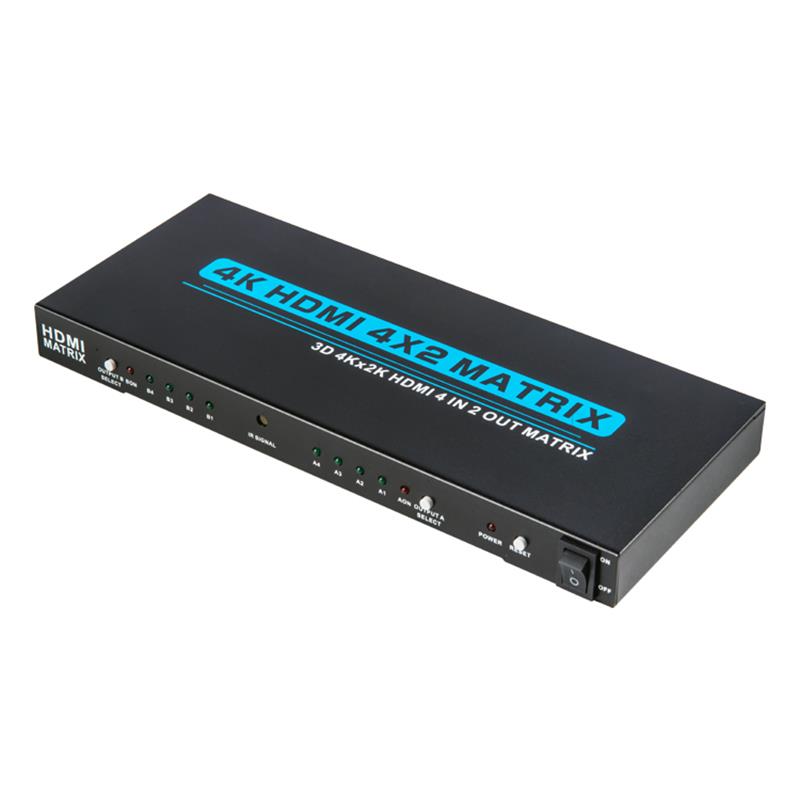

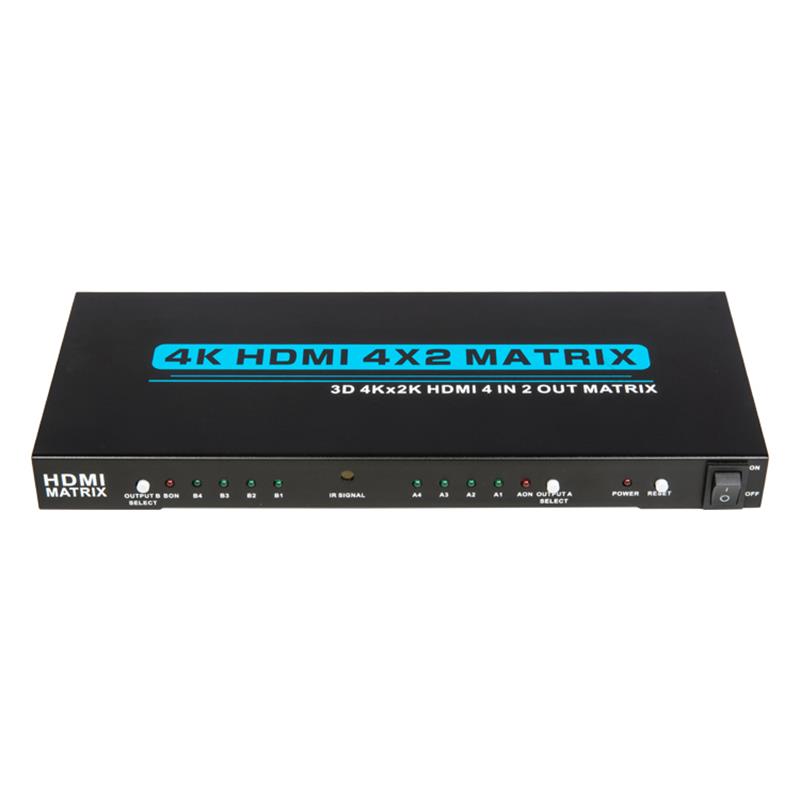

HDMI Matrix je dokonalý matrix s oddělenými externími výstupními porty, které mohou připojit 4 různých HDMI signálních zdrojů a 2 displejů.Může snadno přepnout vstupní signály 1 nebo 2 z 4 na 2 displeje pomocí dálkového ovládání nebo stisknutím tlačítka.Výstupní signály mohou být stejné nebo odlišné.Použití tohoto výrobku může zabránit nutnosti odpojit a znovu připojit zdroje signálu k displejům často.Může chytře vybrat zdroje vstupního signálu s prioritním řádem a přeskočit zdroje vstupního signálu, které nefungují.Může optimalizovat váš domácí divadelní systém k nejlepšímu efektu.

2.0 FEATURES

Smart switch

1.1 Pokud jsou jeho 4 vstupní porty zvlášť připojeny k zdrojům 4 signálu s HDMI kabely, HDMI Matrix automaticky rozpozná poslední   připojený port a přepíná svůj vstupní signál na 2 displeje.

2.Potřebné zdroje vstupního signálu musí být vybrány pomocí vzdáleného   ovládání nebo stisknutí tlačítka, aby se 2 displeje zobrazující 2 odlišné   signály.

Tři.Pracovat se všemi zařízeními HDCP a zobrazovacími zařízeními Port HDMI.

Čtyřko.podporovat vysoké rozlišení až do 1920*1200, včetně 480i/p, 576i/p, 720i/p, 1080i a 1080p,3840& 350;120;2160@25/30Hz.

Pětka.Snadno se přepíná mezi zdroji 4HDMI.

Šestka.2 displeje mohou získat stejné nebo odlišné signály bez vzájemné   interakce.

Sedmička.Snadno se napojí na dvoukanálový audio přijímač.

Osmička.Podpora HDMI 1.4.

Devět.HDCP Compliant.

Desítka.Podpora DVI zařízení s adaptérem DVI do HDMI.

11.Plug-and-play a není třeba nastavit.

Dvanáct.Konstrukce kovových krytů a celkové stínění bez rušení signálu.

13.Použijte dálkové ovládání nebo stiskněte tlačítko pro svobodný výběr vstupního zdroje.

Čtrnáct.LED indikuje signál /režim napájení.

3.0 OBSAH OBSAHU

Před pokusem o použití této jednotky se prosím podívejte na obal a ujistěte se, že následující věci jsou obsaženy v krabičce:

1.HDMI 4X2 Matrix----------1PCS

2.DC 5V Power adapter--------1PCS

3.Remote control---------...

4.User Manual--------------1PCS

4.0 TECHNICKÉ PARAMETRY

HDMI   Source Input Port---------------- 4

Zobrazit   Device Output Port----------------- 2

Zdroj   Port Connector--------- HDMI   19PIN

Zobrazit   Device Port Connector------------ HDMI   19PIN

HDCP   Compliant----------- ANO

Jednolůžkový   Link Range... 3840+120;2160

Vstup   Video Signal--------- 0.5-1.0   Volty P-P

Vstup   DDC Signal... 5   Volts P-P(TTL)

Hluboko   Color------------ 36bit

HDMI   Version-------- HDMI1.4

Bandwidth--------------- Nahoru   až 340Mhz

Signál   Rychlost---------------- Nahoru   až 10.2Gbps

The   délka   input kabel----------------- PS3 strana 8804; 15M Name BLUE DVD strana 8804; 15M

The   délka   output kabel-------------- strana 8804; 25M

The   cable standard------------- 26AWG   HDMI1.4

Svislé   Frequency Range-------------- 30Hz

Energie   Spotřeba(max.)-------- 6.5Watts

Činnost   Teplota---------------- Meu8451; -70 Meu8451;

Práce   Napětí---------- D.C.   5V

Energie   Adaptér... 5V   2A

Síť   Hmotnost---------------- 1.08kg

Rozměry:   L*W*H(mm)----------- 270*130*20
