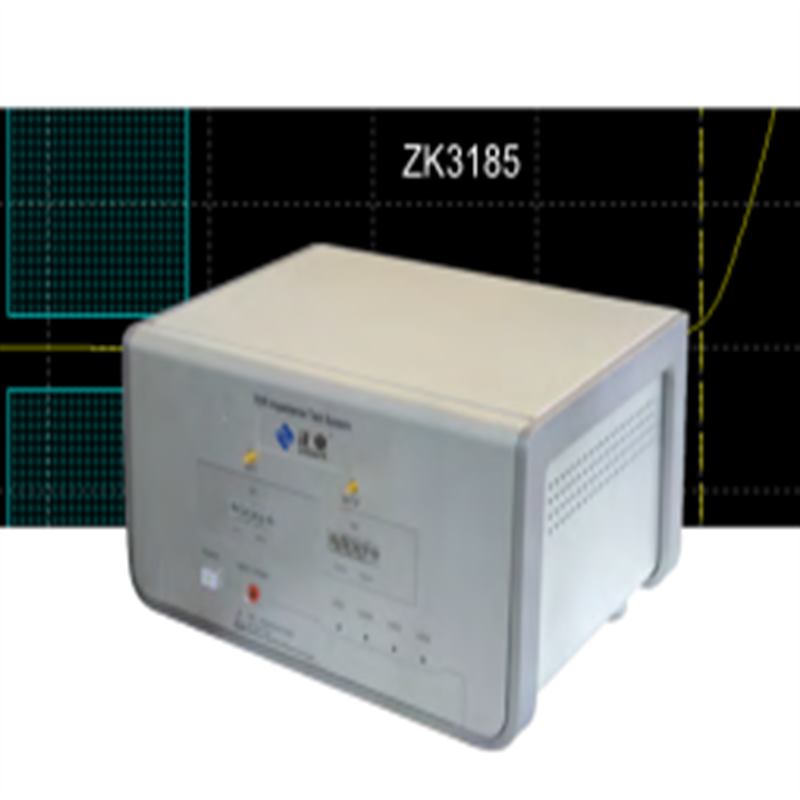

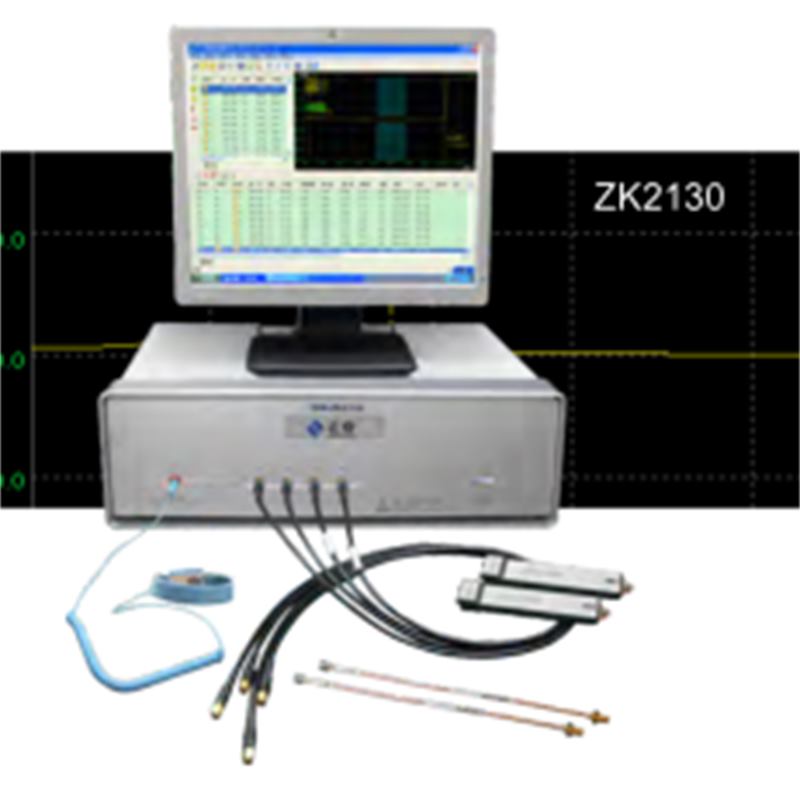

PCB   Přístroj na testování impedance TDR (ZK2130 / ZK3185)

POUŽÍVÁNÍ

Přístroj se používá při testování impedance a parametrů S vysokofrekvenčních desek s obvody, které výrobcům desek plošných spojů poskytují rychlé, přesné standardní a ekonomické řešení. Je také použitelný pro testování impedance vodičů a kabelů.

CHARAKTERISTIKY

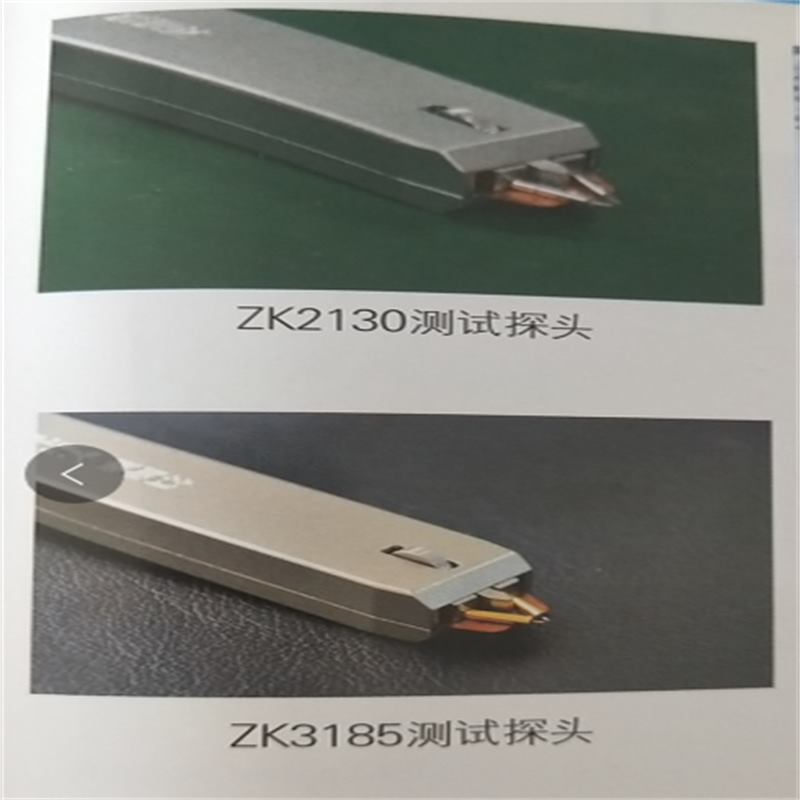

1. Přesnost: Přijímání vysoce přesných sond, vysokofrekvenčního koaxiálního spínače a odrazu v časové oblasti, synchronní vzorkování s vysokým rozlišením a vícebodové kalibrační techniky.

2. Efektivní: Integrovaný testovací postup, operace s více tlačítky jedním tlačítkem.

3. Speciality: Zobrazuje analýzu průběhu testu, statistickou analýzu dat, automaticky zaznamenává data testu, automaticky generuje zprávu o testu a tisk, kalibraci otevřenou.

TECHNICKÝ PARAMETR

POLOŽKA                                                 ZK2130                                   ZK3185

Měření přesnosti                                       ± 1% (50Ω)

Míra detekce                                                 ≦ 1S / bod

Objekty     Řízená impedance

                Rozsah měření         20Ω ~ 150Ω                               20Ω ~ 200Ω

                Měřící rozsah               0,05 m ~ 2 m                               0,02 až 2 m

Šířka pásma vln                                 3GHz                   0,1 GH ~ 8,5 GH

Ztrátový test                                                 /                         S Měření parametrů

Dynamický rozsah                                       /                       Skutečný výkon měřitelného testovaného článku: > 100 dB
