PCB   Souřadnicový měřicí stroj

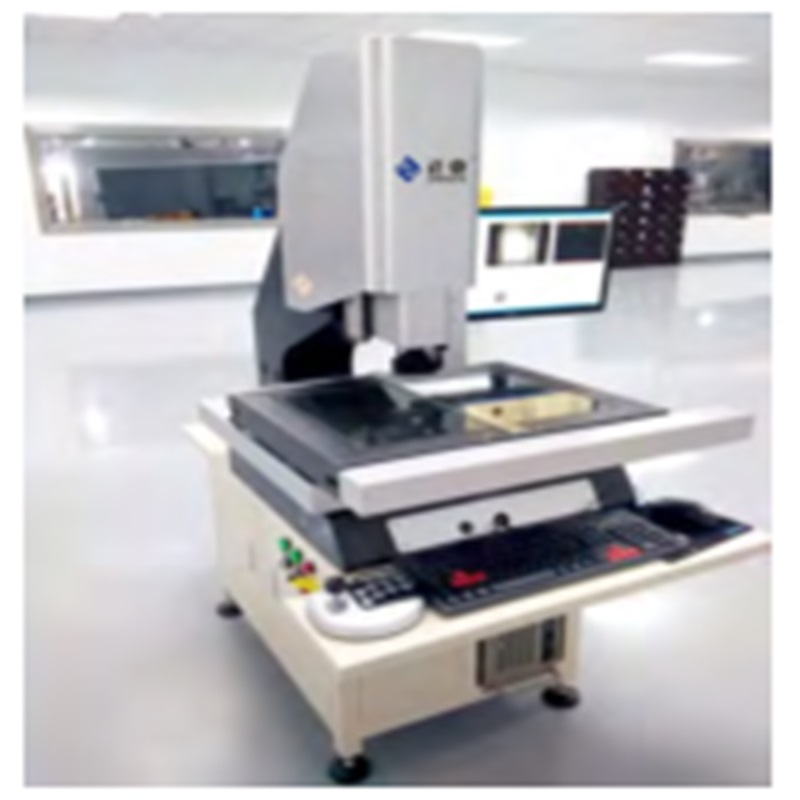

Přístroj pro měření videa automaticky / manuálně

EC11-4030 / 5040

POUŽÍVÁNÍ

Dvourozměrné měření zahrnuje: body, čáry, kruhy, obdélníky, úhel, obrys, tvar, tvar povrchu a další geometrické prvky. Volitelná je trojrozměrná měřicí sonda.

TECHNICKÝ PARAMETR

POLOŽKA                                           6050A                     8060A                   120100A               220180A

X.Y.Z Zdvih   (mm)                 600 × 500 × 200         800 × 600 × 200         1200 × 1 000 × 200       2200 × 1800 × 200

Velikost nakladače (mm)                       698 × 665                 896 × 778               1400 × 1100           2300 × 1900

Max. Načítání                                                                       30 kg

Základní materiály                                                 00 Stupeň Jinan Tmavě zelená žula

Objektiv Ohnisko objektivu                                                           90 mm

Objektiv                                                                   0,7 ~ 5X

Celkem Max   Zvětšení                                                       25 ~ 180

Mřížkové řešení                                                               ≦ 0,001 mm

Lineární přesnost                             E2 ± (2,5 + L / 200) μm                                   E2 ± (3 + L / 150) μm

Opakujte přesnost                                                               ≦ ± 3μm

Celkem stroj                   1850 × 1960 × 1800       1950 × 2060 × 1800     2500 × 1800 × 1800   3500 × 3000 × 1900

Velikost (D × Š × V) (mm)

Celkem stroj   Hmotnost             1800 kg                   2000 kg                 3800 kg                 7500 kg

Měřící software                                     ASIDA MEASURE VMA 3.00.01

Formát výstupu dat               DXF, WORD, EXCEL atd .; lze přizpůsobit výstupní formát

OS                                                                                 Windows 7

Požadavek na PC                                                             IPC-610H

Napájení                                                                       220 V / 50 Hz / 10A

Pracovní prostředí                   Teplota: 20 ° C ± 3 ° C ; Teplotní odchylka: < 2 ° C / h;

                                          Vlhkost: 30 ~ 80%; Vibrace < 0,002 g, < 15 Hz.

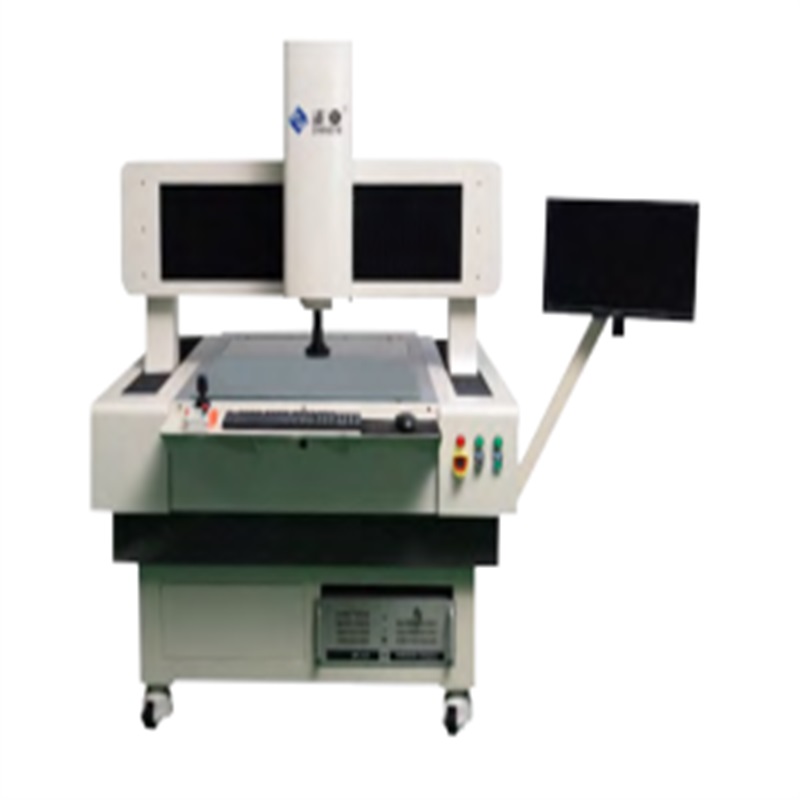

Poznámka                               1.   Longmen Auto Video Measurement Instrument je navržen pro měření velkých rozměrů, jeho maximální měření

                                                dosah může dosáhnout 2 500 × 2 000 mm, lze přizpůsobit různé typy podle praktických potřeb měření.

2. Dokáže přizpůsobit velkoplošný mikroskop s nástrojem vybavený metalografickou čočkou NIKON, OLYMPUS.
