PCB 2D kódový automatický laserový značkovací stroj

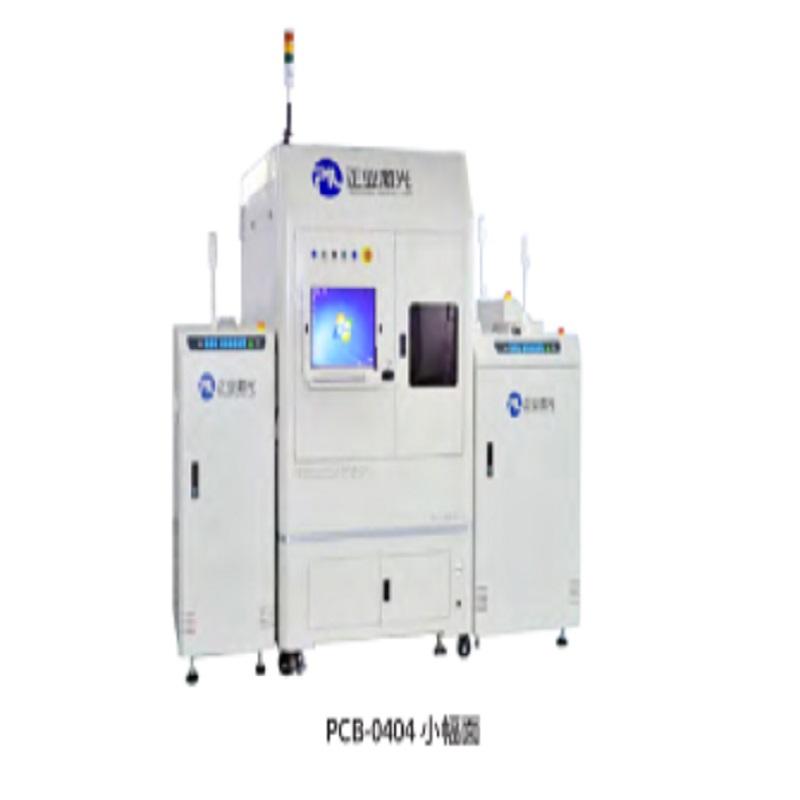

PCB-0404       Malý panel

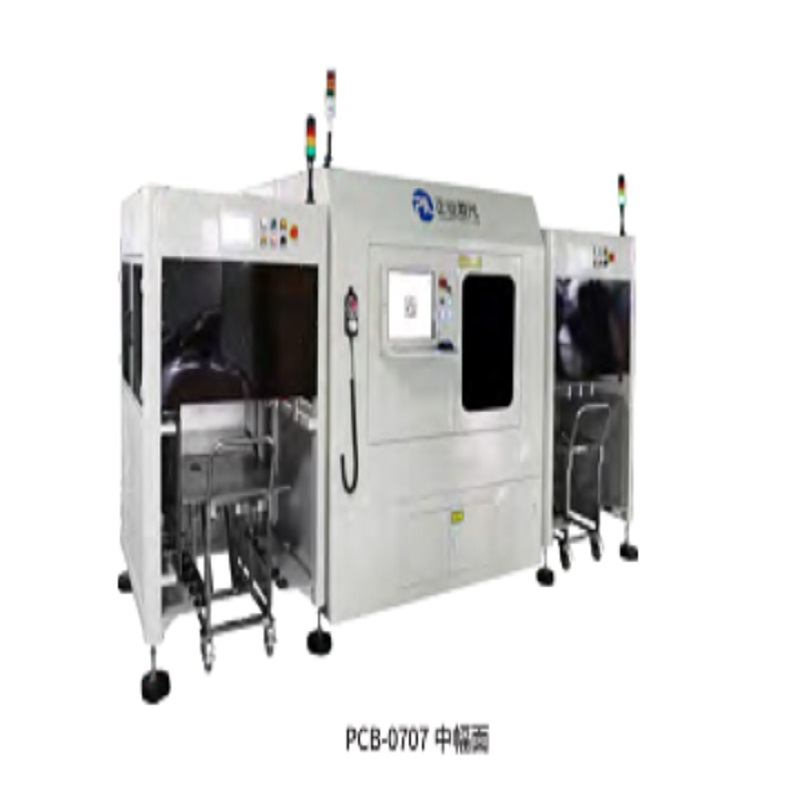

PCB-0707       Střední panel

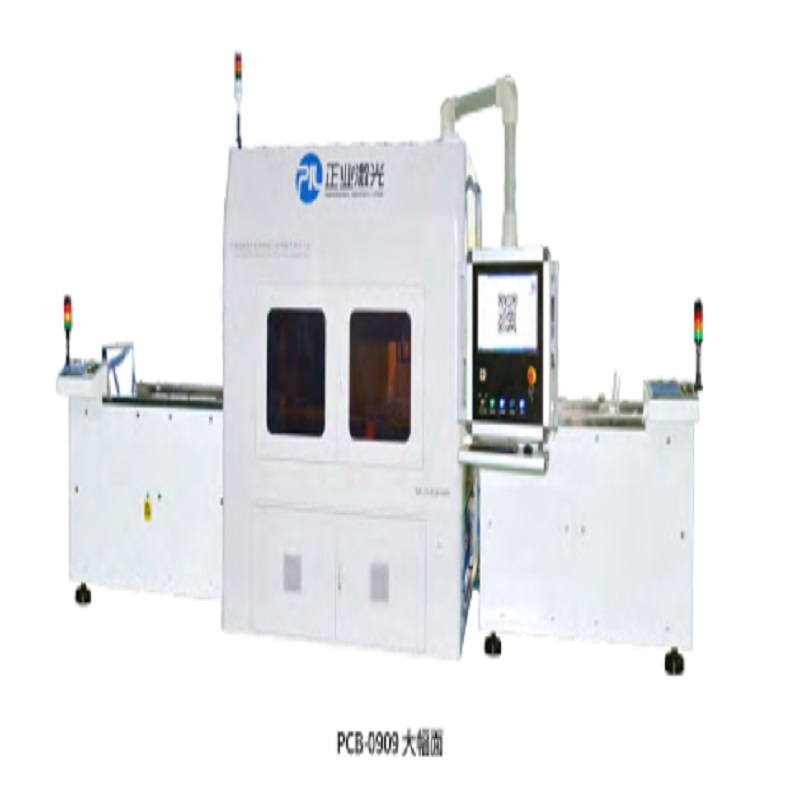

PCB-0909       Velký panel

POUŽÍVÁNÍ

Automatický laserový značkovací stroj PCB 2D kódu lze použít v průmyslových odvětvích PCB, FPC, SMT atd. Používá se zejména pro automatické značení 2D kódu na povrchu DPS (různé možnosti modelu stroje v závislosti na velikosti DPS), k dispozici pro značení na bílý olej, zelený olej, černý olej a další inkousty a měď / nerezová ocel / povrch slitiny hliníku. Může automaticky vytvořit 2D kód, který obsahuje tolik informací, jako je pořízení surovin, výrobní proces, šarže, výrobce, datum výroby, jméno zákazníka atd. Pro identifikaci a sledovatelnost produktu.

CHARAKTERISTIKY

Sériové číslo             PCB-0404                   PCB-0707                   PCB-0909

Malý panel                   Střední panel                 Velký panel

            1         Importovaný CO2 laser, vláknový laser, zelený laser, UV laser, stabilní výkon.

2         Importované vysokorychlostní glavo zrcadlo, vysoká přesnost zpracování a rychlost značení, stabilní výkon.

3         Snadno použitelné softwarové rozhraní, snadno se nakloní.

4         Automaticky získejte zakázku, číslo šarže produktu, kódování názvu materiálu, specifikace a další informace a automatické značení.

5         Automaticky číst a ukládat data 2D kódu, nahrávat a alarm, pokud nejsou k dispozici.

6         Automatické nakládací a vykládací stroje lze přizpůsobit.

7       Šetrné k životnímu prostředí, méně spotřebního materiálu, méně znečištění, údržba ve srovnání s běžným způsobem tryskového tisku.

TECHNICKÝ PARAMETR

Položka                                                 Malý panel                               Střední panel                               Velký panel

Modelka                                                 0404                                       0707                                       0909

Typ laseru                                               UV lasery, zelený laser, vláknový laser, CO2 laser volitelně

Rozsah značení                                                       100 mm × 100 mm (standardní objektiv)

Rychlost značení                                                       Rychlost linky může dosáhnout 7000 mm / s

Přesnost označení pozice                                                   ± 0,1 mm

Použitelný   Velikost DPS       Velikost je menší než 400 × 400 mm;       Velikost je menší než 550 × 650 mm;                 Velikost je menší než

                                        tloušťka 0,6 mm až 5 mm                   tloušťka 0,1 mm až 3,5 mm             800 mm × 800 mm;

                                        (lze přizpůsobit)                       (lze přizpůsobit)                       tloušťka 0,1 mm až 3,5 mm

                                                                                                                                            (lze přizpůsobit)

aplikace                     PCB bílý inkoust, zelený inkoust, modrý inkoust. černý inkoust a jiné inkousty; měď; nerezová ocel; slitina hliníku

                                      (v závislosti na typu laseru)

1D kód                             Kód 39, kód 25, kód 93, kód 128, EAN-13, EAN-8, ISBN atd.

Typ 2D kódu                     Datamatrix, QR Code, micro OR Code, PDF417, Code 49, Code 16K atd.

Velikost 2D kódu                       Minimální velikost 2D kódu 1,5 mm × 1,5 mm (v závislosti na typu laseru)

Typy znaků                   Podporuje písma TrueType, jedno písmo (JSF), písmo SHX, bitmapová písma (DMF)

Minimální charakter               0,1 mm ~ 0. 4 mm (v závislosti na typu laseru)

Formát souboru                           Formát souborů DXF, Excel, TXT

Automatické polohování           Podporuje automatickou fotografii, lokalizaci 2, 3, 4 body

Automatické čtení kódu           Čtěte 2D kód automaticky a ukládejte data, pokud není možné číst, alarm

Inteligentní výroba           Lze připojit k systému ERP / MES, automatický přístup k objednacímu číslu, šarži produktu

                                            číslo, kód materiálu, informace o zboží atd. a kód automaticky

Jiné automatické                   Automatické nakládací a vykládací stroje lze přizpůsobit
