1.0 ÚVOD

Tento typ konvertoru je převodník HDMI.Převádí vstup HDMI do analogového signálu YPbPr Video a R/L.Umožňuje uživatelům vychutnat si svůj vysoce definovaný obraz a zvuk při sledování filmů nebo při hraní her na tradičních YPbPr monitorech nebo projektorech.

Nabízí řešení pro digitální zábavní centrum, HDTV retail a show site, HDTV, STB, DVD a Projektor továrny, hluk prostor a zabezpečení, řízení datového centra, distribuce informací, prezentace konferenční místnosti, školní a firemní vzdělávací prostředí.

2.0 FEATURES

Série konvertoru zesilovačů HDMI   mají mnoho funkcí, které jim umožňují vykonávat v nadřazeném způsobem.Mezi tyto funkce najdete:

První.Snadné použití: Instalovat za několik sekund, není třeba nastavení;

Dva.Převod: Mohl by převést kompletní HDMI na YPbPr video a R/L audio

  výstup;

Tři.podporuje HDCP1.2;

Čtyřko.Podpora 165MHz/1.65Gbps na kanál(6.75Gbps všechny kanály)šířka pásma

  pro vstup HDMI;

Pětka.Podporuje analogový video výstup až do UXGA a 1080P čarodějnice 10-bit DAC.

3.0 OBSAH OBSAHU

Než se pokusíte použít tuto jednotku.zkontrolujte prosím balení a ujistěte se, že následující věci jsou obsaženy v krabičce:

(1)HDMI TO YPbPr Converter------------1Pcs

(2)5V DC Power Supply------------

(3)User Manual-----------------1Pcs

4.0 SPECIFIKACE

Vstup   Video Signal... 0.5-1.0   volt p-p

Vstup   DDC Signal... 5   volt p-p (TTL)

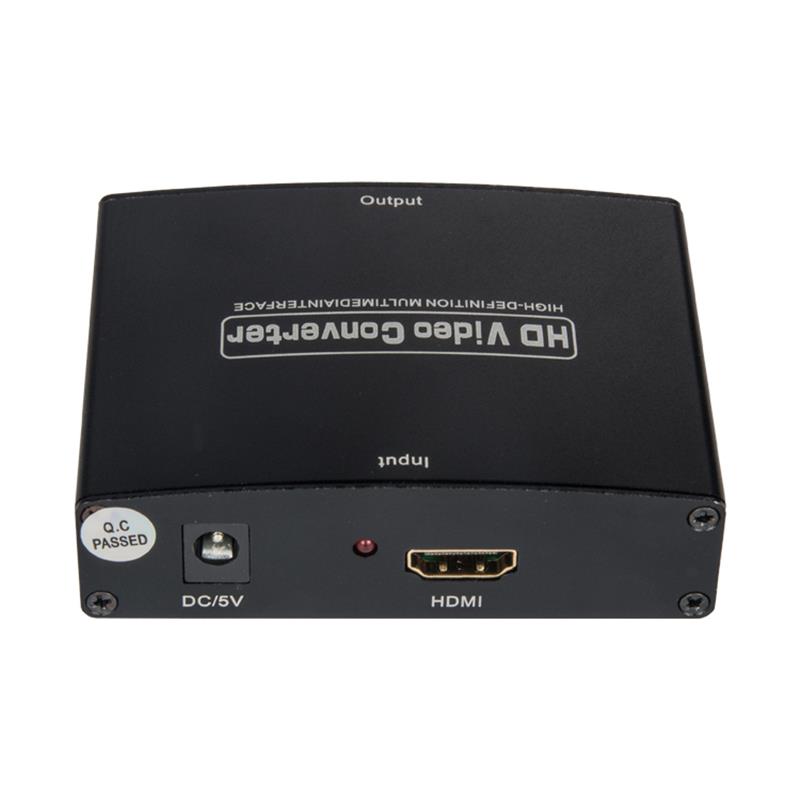

Vstup   connection-- HDMI   Žena(19Pin)

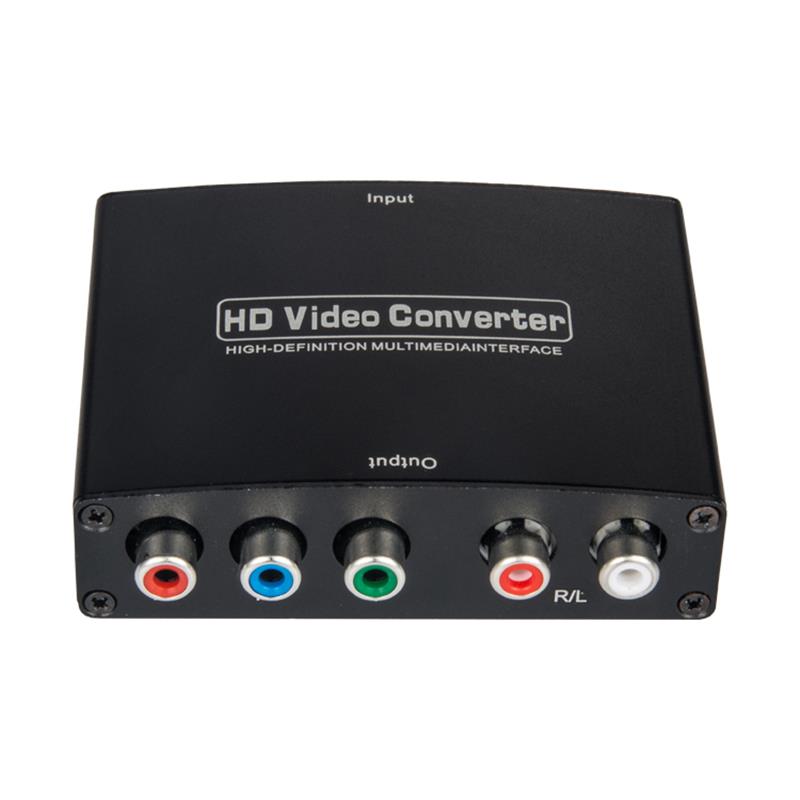

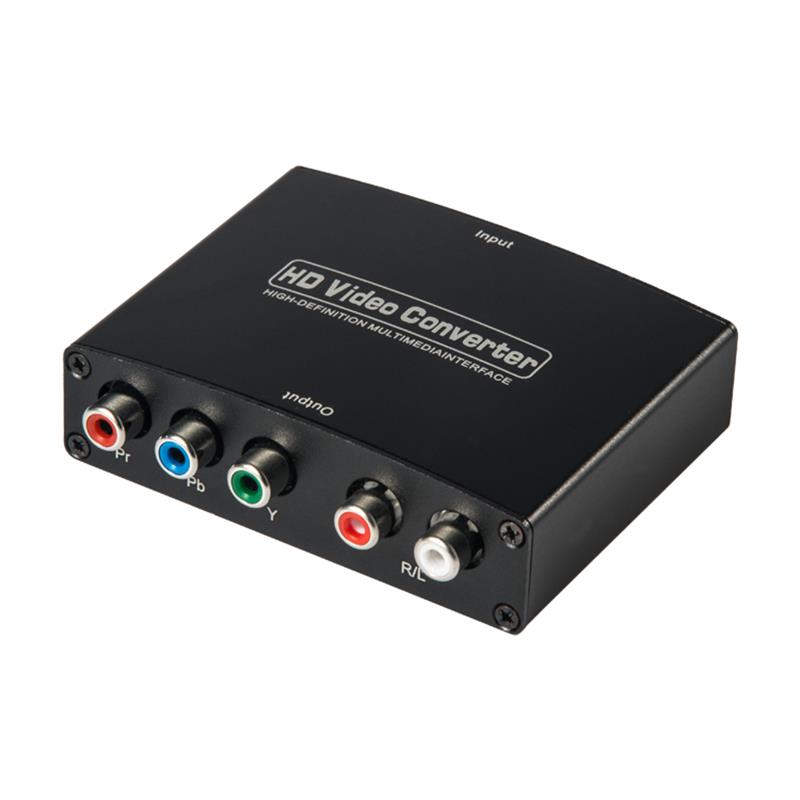

Výstup   connection-- YPPPR,   R/L

HDMI   video input format------------------- 480i/576i/480p/576p/720p/1080i/1080P

YPbPr   video output format----------- 480i/576i/480p/576p/720p/1080i/1080P

Zvuk   Výstupní formát------------------ 2   kanál LPCM

Svislé   Frequency Range-------- 50/60HZ

Vstup   Video amplifier Bandwidth------------- 1.65Gbps/165MHz

Coventry-----------... 88x6x25.5mm

Weight(Net)-------------- 0.68kg

Omezené   Záruka--------------- 1   Díly roku a práce

Provozní teplota--------------------------- 0 až +70 Meu8451;

Provoz   Vlhkost------------ 10%   až 85% RH (bez kondenzace)

Skladování   Teplota----------------     -10   na +80 Meu8451;

Skladování   Pokora----------------- 5%   na 95% RH (bez kondenzace)

Externí   Power Supply... D.C.   5V 1A

Převodník   Jednotko----------------- CE,FCC,ROHS

Energie   Zásobování--------------- CE,FCC,PSE,TK,UL

AC Power Adaptér... USA   standard, UK standard a tak dále

Uživatel   Manual------------------- Anglicky   Verze
