1.0 Úvod

Převodník HDMI do SDI umožňuje zobrazit na displeji SDI signály HDMI a současně zajistit vysoké bitové frekvence 2.970 Gbit/s, aby vám dal signál s vysokým rozlišením bez ztráty.Pro profesionály to znamená, že je nyní jednodušší převést váš vysoce def HDMI signál s audio do SDI pro přenos na dálku a zobrazit svou práci na displeji SDI.

2.0 Vlastnosti

2.01 Podpora HDMI1.3 HDCP1.1/1.2

  2.02 Zobrazuje zdroj HDMI na displeji SDI.

Rozhraní SDI funguje s datovými toky 2.970 Gbit/s, 2.970/1.001 Gbit/s, 1.485 Gbit/s, 1.485/1.001 Gbit/s a 270 Mb/s.

  2.03 Podporuje vstupní termíny HDMI: 480i/59.94, 576i, 720p/50/59.94/60, 1080i/50/59.94/60, 1080p/23.98/24/29.97/30/50/59.94/60.

  2.04 Převádí signál HDMI na SDI:

480i/576i až SD-SDI (SMPTE 259M-C, za datových sazeb 270 Mbit/s), 720p/1080i až HD-SDI (SMPTE 292M, za bitové sazby 1.485 Gbit/s nebo 1.485/1.001 Gbit/s), 1080p až 3G-SDI (SMPTE 424M/425M-AB, za datový tok 2.970 Gbit/s   a 2.970/1.001 Gbit/s)

  2.05 Podporuje výstupní vzdálenost SDI až 100 metrů (3G-SDI), 200 metrů (HD-SDI), nebo 300 metrů (SD-SDI)

3.0 Balení příslušenství:

Před pokusem o použití této jednotky se prosím podívejte na obal a ujistěte se, že následující věci jsou obsaženy v krabičce:

(1)HDMI TO SDI CONVERTER----------------

(2)5V DC Power Adaptor------------------------1Pcs

(3)User Manual-------------...-----------1Pcs

4.0 Specifikace

Port vstupu   -------------------...

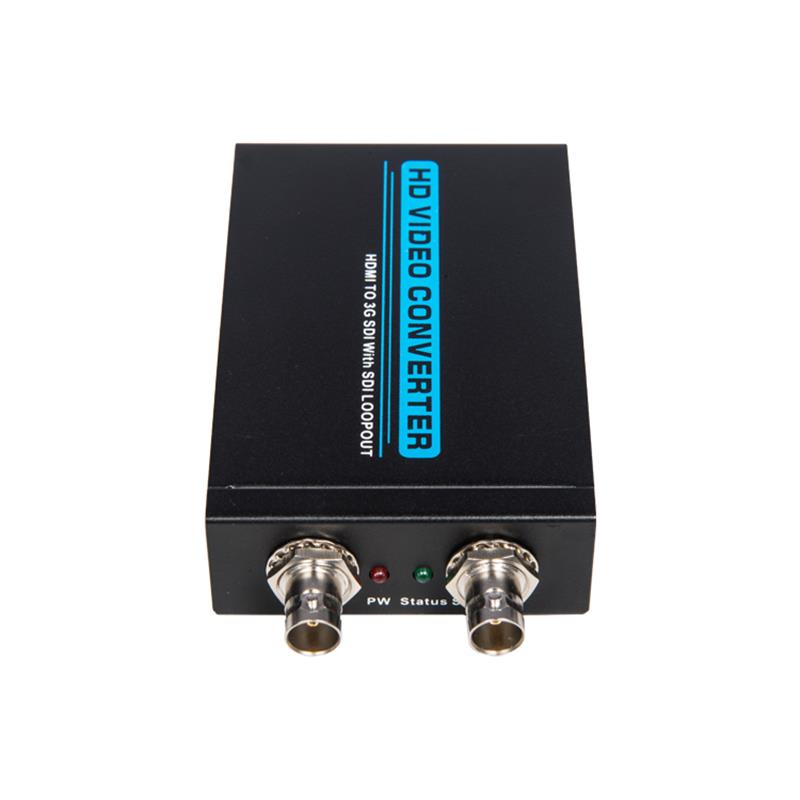

Output Ports--------------------output--2x BNC (SDI/HD-SDI/3G-SDI)

SDI Transmission Rates------------2.970 Gbit/s and 2.970/1.001 Gbit/s

In/Output Resolution---480i, 576i, 720p/50/59.94,60, 1080i/50/59.94

1080p/23.97/24/25/29.97/30/50/59.94/60

Power Supply---------------------DC---5V---

EBA Ochrana Lidského těla model-------------------ed7; 8kV (vypouštění vzduchových mezer)   object name (optional)

---Dimension-----------------outoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoute----

------------------...

Provozní teplota------------------0 176; C ~ 40 jobs 176; C / 32 kostmi 176; F ~ 104 176; F

Storage Temperature------------------20 176; C ~ 60 jobs 176; C / -4 jobs 176; F ~ 140 176F;F

elativní vlhkost------------------------------20 ~ 90% RH (Non-kondenzace)

Power Consuumption (Max)-------------------------------...
