1.0 ÚVOD

HDMI do konvertoru signálu CVBS, který převede HDM videosignál nebo audio signál na kompozitní video signál AV (CVBS) a stereo audio signály FL / FR, a zároveň podporuje postranní signály systému DVI.Pomoci uživatelům převést vysokou kvalitu HDMI video signálu do normálního CVBS signálu (standardní definice 480i, 576i,).Takže, že může hrát na TV, VHS VCR, DVD rekordéry, atd. Podpora NTSC a PAL dva TV formát.

2.0 FEATURES

První.převod, plug a play hardwaru bez jakéhokoliv softwarového ovladače;

Dva.Podpora protokolu HDCP, podpora HDMI 1.3

Tři.Podpora NTSC a PAL dvou standardních TV formátů

Čtyřko.Jeden vstup HDMI, jeden výstup AV:

    Vstupy: HDMI x 1

    Výstupy: CVBS x 1; L / R x 1;

Pětka.vstup HDMI: 480P, 576P, 720P, 1080I, 1080P @60Hz

Šestka.Kompatibilní s DVI módem 800&;600,1024x768,1280&1280& 35;120;720,1280&350;1024, 1920+120;1080/@60hz

Sedmička.CVBS výstup: 480I, 576I

Osmička.Audio výstup: L/R kanály;Coaxial;SPDIF;

Devět.Rozměry 65306;8mm(W)x68.5mm(D)x 25mm(H)

3.0 PŘÍSLUŠKY NA BALENÍ:

Při prvním vybalení extenderu zkontrolujte, zda jsou zahrnuty následující položky:

1.HDMI TO AV CONVERTER-----------1 Pcs

2.User manual-----------------...

3.Power service-------------...

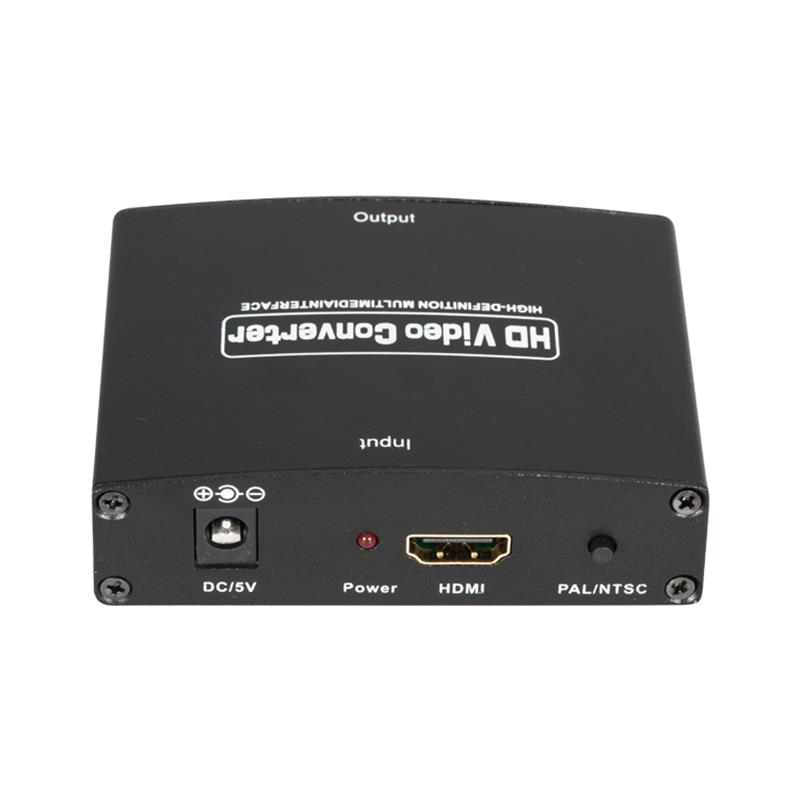

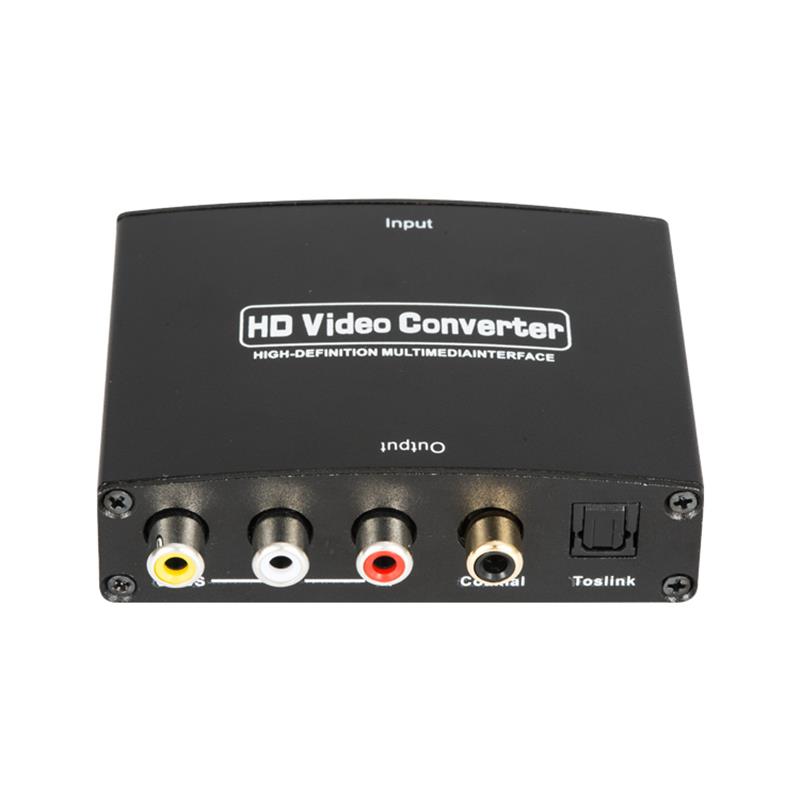

4.0 POPIS PANEL

Prosím, prostudujte níže uvedené výkresy obrazu a seznamte se s požadavky na signál, výstup (výstupy) a výkon.

DC 5V ---------------...----...------DC 5V input Port

Power----------------Power indikator---

-------------outoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutoutout

A/V output------------------Connect TV

Coaxial--------------------Coaxial Audio Output

T-------t---------t---...

5.0 OBLASTI POUŽITÍ

A. Civilní průmysl: set-top boxy, XBOX360, PS3, high-definition players.

B. Průmyslový sektor: kamera s vysokou definicí, videokamera, s touto společnou   zobrazovací zařízení bude místo velké obrazovky HDMI televizní monitory, do   snížit náklady a prostor.
