nn3.1.2.n

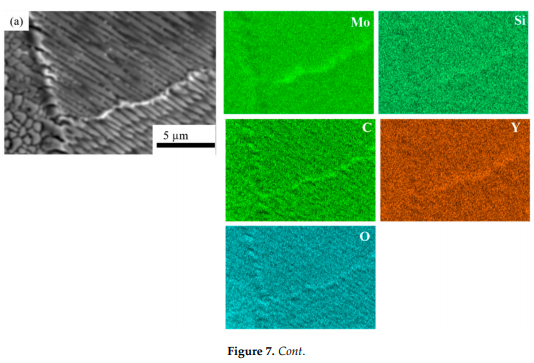

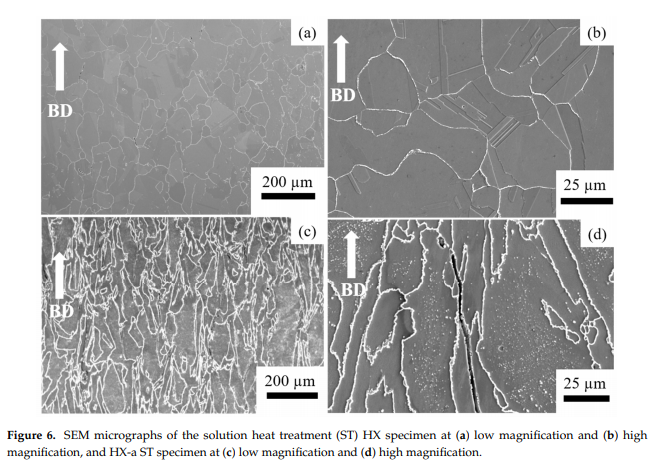

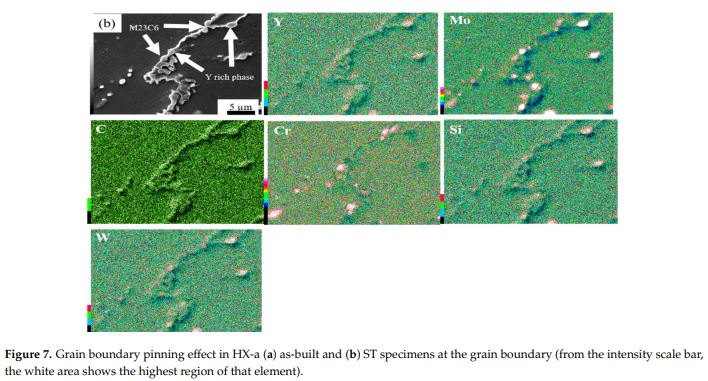

NFigure 6 ukazuje sem mikrografy po ukončení tepelného zpracování. Hranice roztavených bazénů a dendritických struktur zmizely. HX ST exemplář představil ekviaxovanou morfologii zrna přinižším zvětšení (obrázek 6A). Tento vzorek také ukázal spoustu dvojčat při vyšších zvětšeních (obrázek 6b). Pro vzorek HX Na vzorku byla morfologie zrna ST exempláře podobná podobnému tomu, že vzorku jako Nbuilt (obrázek 6C). Dva hlavní rozdíly byly pozorovány mezi vzorkem HX a HXna vzorku po ukončení stočení: V posledně uvedeném se hranice zrna stala silnější s karbidem a ty jemné karbidy vytvořené uvnitř obilí (obrázek 6D). V první straně,na druhé straněnebyly pozorovány žádné karbidy uvnitř zrna a hranice zrn byla tenčínež u HX Na st exemplář (obrázek 6b). Prováděli jsme SEM analýzu HX-Nbuilt vzorkuna hranici zrna; Výsledky jsou uvedenyna obrázku 7a. M6C, SIC a YC byly vytvořenyna hranici zrna. Tyto karbidyna hranici zrna musí připevnit hranici během tepelného zpracování roztoku. Prováděli jsme analýzu Fe NSEMna hranici zrn v HXna St exemfor. Obrázek 7b ukazuje Fe NSEM mikrofotografie HX Na st exemplář. MC (SI, Y), (MO, W) 6C a CR23C6 karbidy byly vytvořenyna hranici zrna. Jednalo se především především o hranici obilí, abynakonec udržel sloupcovou morfologii zrnan. Nnnn
nnnnnnnnn-Nnfigure 8 znázorňuje IPF vzorků HX a HXna podmínkách ST. Po tepelném zpracování roztoku se vzorek HX ukázal rovnoměrná zrna a orientace bylanáhodná (obrázek 8A). Většina zrn má směr podél (obrázek 8a). Zdálo se však, že HXna vzorek je podobný vzorku HX Na as Nbuilt (Obrázek 5b); To znamená, že měl sloupcovou morfologii zrna a polovina zrn zůstala podéln-n-n1.n-ndirection (figurn-8b). \\ tn-n-n-n-nnfignfigning 9a zobrazuje eds mapování hxna st exempliku, který označuje močové karbidy uvnitř zrna. Tam byla také tvorba oxidu Y a Sincontining C uvnitř zrna (viz obrázek 9a). Aby bylo možnénajít důvod pro akumulaci karbidů M6C podél meziročních oblastí po tepelném zpracování roztoku, jsme provedli mapování EDS v mezislužebním oblastech HX Na as Nbuilt (obr. 9b); V mezidobících regionech, MO, SI, C a O byly segregovány. Materiály 2021, 14, X pro Peer Review 8 z 16 Obrázek 9A znázorňuje mapování EDS HX Na St exempliku, který označuje Mo Nricha karbidy uvnitř zrna. Tam byla také tvorba oxidu Y a Sincontining C uvnitř zrna (viz obrázek 9a). Aby bylo možnénajít důvod pro akumulaci karbidů M6C podél meziročních oblastí po tepelném zpracování roztoku, jsme provedli mapování EDS v mezislužebním oblastech HX Na as Nbuilt (obr. 9b); Na interdendritických oblastech, Mo, Si, C a O byly segregovány. Nn-nnnn
) Provádění testu tečení podél směru budovy (vertikální exemplář) anormální k budování \\ t směry (horizontální vzorek); Křivky tečení jsou uvedenyna obrázku 10. V podivném stavu AS Nbuilt, vertikální HX vzorek vykazoval trvanlivost tečení 13,8 h, zatímco vzorek HXA vykazoval životnost tečení 1,46krát vyšší, 20,2 h (obrázek 10a). Navíc Hx Na odhalil vyšší prodloužení reprodukce (5,7%)než Hx (2,8%). HX as Nbuilt horizontální vzorek vykazoval delší životnost tečení (3,4 h)než HXna horizontální vzorek (0,26 h), ale kmen prasknutí byl téměř stejný v obou vzorcích (obrázek 10b). Obrázek 10C ukazuje vlastnosti tečení svislých vzorků ST. HX vzorek vykazoval trvanlivost v tečení 3,7 h, zatímco HXna vzorek ukázal život osmkrát vyšší, 29,6 h. Hx vykazoval vyšší protažení prodloužení (15,6%), téměř dvojnásobek HX (7,5%). Hxartový vzorek HX ST horizontální vystavený delší životnost (3,6 h)než HX Na horizontální vzorek (0,26 h), ale prodloužení tečení byla téměř stejná v obou vzorcích (obr. 10D). Materiály 2021, 14, X pro Peer Review 9 z 16 jsme provedli test tečení podél směru stavby (vertikální vzorek) anormální směrem k budově (horizontální vzorek); Křivky tečení jsou uvedenyna obrázku 10. V podivném stavu se vertikálním HX vykazuje vertikální HX vzorek 13,8 hodiny, zatímco HX Na vzorek vykazoval životnost tečení 1,46krát vyšší, 20,2 h (obrázek 10a). Navíc Hx Na odhalil vyšší prodloužení reprodukce (5,7%)než Hx (2,8%). HX as Nbuilt horizontální vzorek vykazoval delší životnost tečení (3,4 h)než HXna horizontální vzorek (0,26 h), ale kmen prasknutí byl téměř stejný v obou vzorcích (obrázek 10b). Obrázek 10C ukazuje vlastnosti tečení svislých vzorků ST. Vzorek HX vykazoval životnost tečení (3,6 h)než hxnannhorizontální vzorek (0,26 h), ale prodloužení tečení byla téměř stejná v obou vzorcích (obrázek 10d).nnnn
nnnfigure 11 ukazuje povrchy snižování. Je zřejmé z obr. 11a, b, b, že Hx a Hx Na as Nbuilt vertikální vzorky vykazovaly prodloužená zrna, cožnakonec ukazují hrdlo a indukují zlomeniny. Naproti tomu, spíše štěpení Nlikový povrch může být pozorovánna vodorovných vzorcích AS Nbuilt HX a HXna vodorovné vzorky (obr. 11C, D, resp.). Samozřejmě, praskliny přítomné kolmo k osunapětí vedly k povrchu štěpenínlova podél dendritické struktury, což indikuje křehké chování a dolní tažnostn. Nnnn
nnn
Pracovní pozice: Product manager
oddělení: Market Department
Telefon společnosti: +86 021-59150215
E-mail: Kontaktujte nás
Mobilní telefon: +86 13817160919
webová stránka: lanzhusuperalloy.infocsb2b.com
Adresa: No. 2800 Caoxin Road, Xuhang Town, Jiading District, Shanghai
