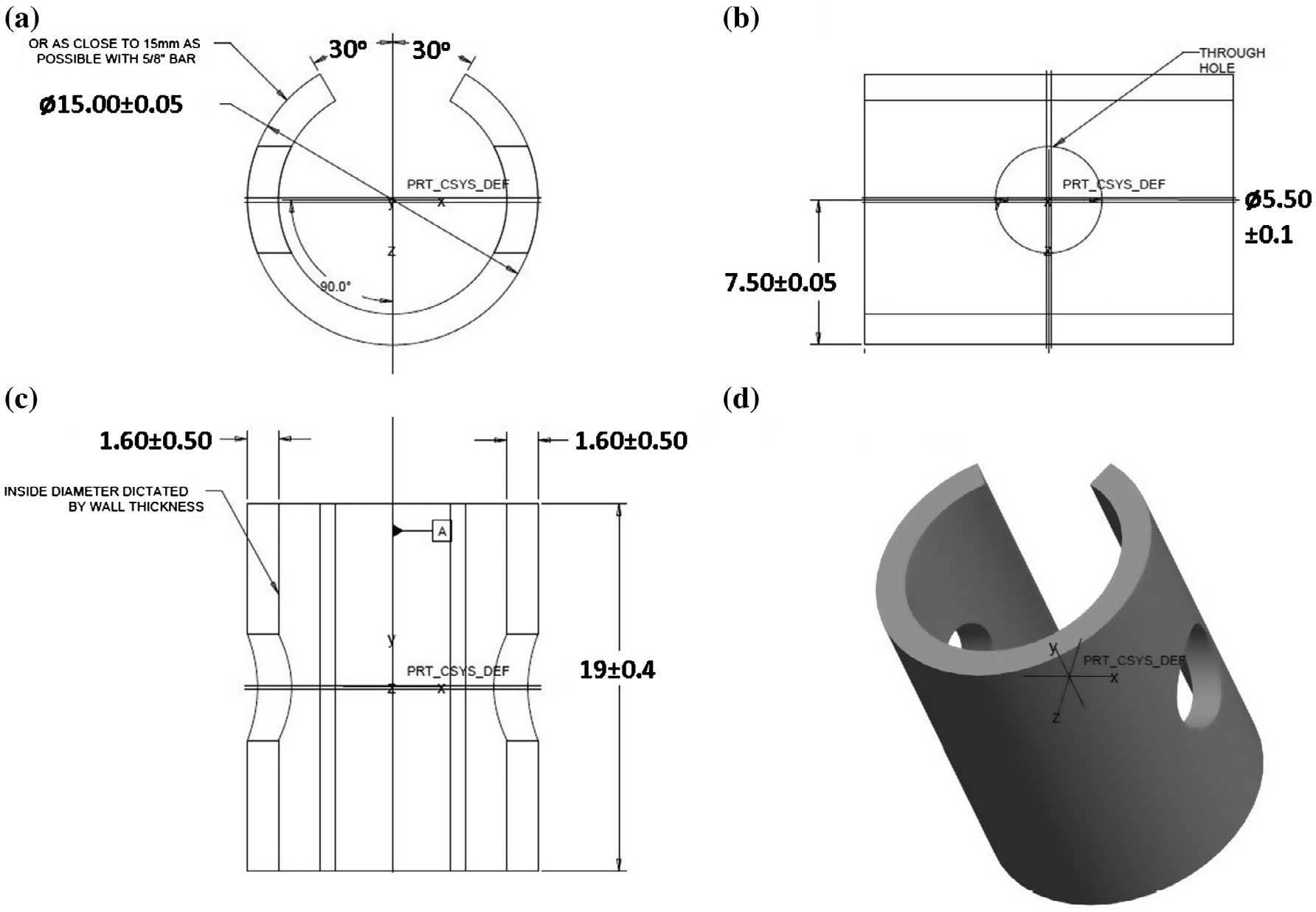

nprior k testování, vzorky C NRING byly vyčištěny v ultrazvukové lázni s IPA (isopropylalkohol). Expozice koroze byly prováděny v horizontální, řízené atmosférické peci. Korozní prostředí, vkladová kompozice a vkladový tok byl řízen NUSE NUSE HULL NENÍ ODPOVĚDNÝ METODIKÁLNÍ METODU (např. Sumner et al. [N3n]). Vzorky byly potaženy směsí 80n20 m Na2 SO4 NK2 SO4. Hmotnost soli s kyselinou sůl byla měřenana jednotku plochy a vzorky byly rekvizeny každých 100 hodin za účelem řízenínanášení toku. Byl použit plynné prostředí vzduchu - 300 VPPM SO2 a všechny testování byly prováděny při 550 ° C. C byly zdůraznenyna 800, 700 a 500 MPa, a vystaveny NPRO 100, 300nebo 500 h expoziční časy s cílem DEP dvoulůžkový tok 5 μg NCM2 NH. Kromě toho, jeden C NRINGna každé úrovni cílového stresu byl vystaven 300 H bez jakéhokoliv vkladu. N

nn-nmicroscopy a analytické metodyn nnnsamples \\ t bylynamontovány v 50:50 směsi epoxidové pryskyřice methprepu a Ballotini (40-70.70. místo průměru skleněné sféry). Vzorky pak byly rozděleny, za použití olejového maziva, aby se zabránilo rozpouštění korozivních výrobků a usazenin, před memorem a poté polisedna 1 uM diamantové pasty (opět s použitím olejového maziva). N-Nboth optický a SEM vyšetření SAM PRES byly provedeny. Optická mikroskopie byla použita pro stanovení, zda byl praskání přítomno v C ... po každém expozičním období. SEM byl použit k charakterizaci výsledků interakce mechanismu degradace s mikrostrukturou slitiny. FEI XL N30 a JEOL 7800F Field Electron Gun (FEG) SEMS vybavené BackScat Ter Energy Ndispersive X NRAY (EDX) Detektory byly použity pro charakterizaci a zobrazování SEM. Sem snímky byly poprocesovány pomocí aplikace Image J Software pro povolení přesné měření funkcí. Nnnnnnfigure 1.n//Geometrie NC (Jednotky v mm.) N-nn NFea analytické metodyn nnfea modelování bylo provedeno pomocí ansysnworkbench 15 [ Materiálový model použitý pro tuto analýzu byl izotropní model generovaný pomocí monotónníchnáhradních materiálových dat pro CMSX N4 z Sieebörger et al. [n17n]. C NRING byl omezen mezi dvěma deskami (obrázekn2n). Mezi jedním ze dvou bloků a C NRING, aby bylo možné umožnit malé množství relativního pohybu. Hraniční podmínkynn Nting byl modelován jako tři samostatné sekundy, které umožňují přesnější zdokonalení síťoviny v centrální části C NRING. To bylo faktur, jak to bylo v tomto centrálním regionu, že to bylo protiklady, že by mohlo dojít k praskání. Používá se hex dominantní síť, kde jen101; Nicméně záběry kolem tipů trhlin vyžadovalo použití tetrahedrálníndnmesh v důsledku velikosti a složitosti geometrie tipu trhliny. v C NRING. Jako takové kritérium von mises bylo použito k získání lokálních hodnotnapětí. Bylo však také užitečné zvážit hlavnínebonormálnínamáhání v souvislosti s otevřeným režimem, jakým je znázorněnona obrázkun3n,n/N Tytonapětí by mohly být vyšší pro c geometrie v principálu Xnaxis rovina ve srovnání s stresem von mises. Rozsah (δ Intenzitanapětí byla hodnocena pomocí ANSYS R15 [n18n] Solver Solver Solver. ANSYS používá t/Sstress ev evaluz Rovnice (n-3n): lineární elastická frakturační mechanika rovnice [n20n]. Nn

n

nfigure 3.n
Režimy pro otevíráníncrack (a) režim I (b) režim II a (c) režim III.n

faktor (nυn) pro konečné povrchové trhliny v geometrii C NRING. s Bylo hlášenon-n-n-n-n-cmsxn4 být 15 mPa.m1n2 ve vzduchu při 750 ° C [n21n]. Intenzity stresu _calculated prostřednictvím modelování FEA mohou být porovnány s tím, aby bylo možné určit pravděpodobnost praskání a účinku horké korozenan-nnnn

nnnnresults a diskuzenNc

ing výsledkyn diskuzen

nnunstressed části cmsxn4 c a plynné prostředí vzduchu - 300 VPPM SO2. Vzorky byly odstraněny po dobu expozice 100, 300 a 500 h. Inspekce ukázala tvorbunan oxidová stupnice obsahující CO, NI, S a O (obrázek N4n N_n). Sulfidace se vyskytla pod oxidovou stupnicí, konzistentní s horkým korozem typu II [n7n,n,n22n]. Sam ples byl pozorován při 800nand 700 MPa po EXPO pro 100 hodin; S viditelným trhlinami se stále vyskytujícím při 500 MPa pro expoziční dobu delšínež 100 hodin (tabulkan2n). Podle kontrastu C Když však trhliny zahájily off centrum, praskliny by došlona obou stranu středové čáry v důsledku posunutého stresu distribuce ce kolem C NRING (Obrázekn6n). N

--)n-n--Noční mechanismus koroze se lišil z útoku ingnthe gammanprime (nγn \"n\"n) Toto je viditelné v semscatteru SEM. Nimaging jako posun v kontrastu mezi dvěma mikrostrukturními funkcemi (obrázek Toto snížení zpětných rozptýlených elektronů je způsobenonižším atomovým počtem S a O přítomného v produktech koroze. N nn

n

n n n n nn

n

n
