nn

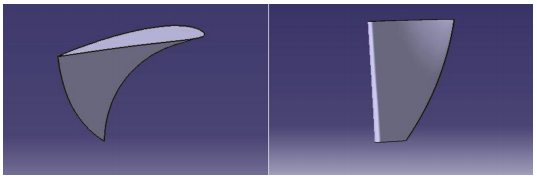

nnnfig. 1. 3D model čepelenavržený pomocí softwaru CATIA. N

n

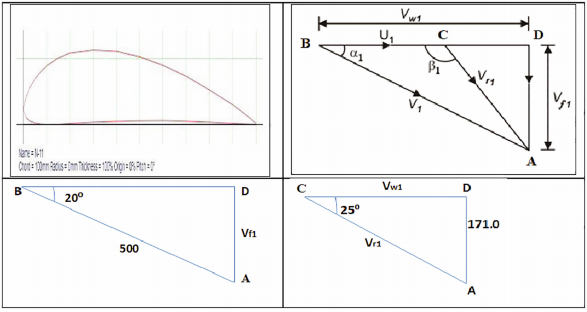

nnfig. 2. rychlostní trojúhelníky čepele. N

n

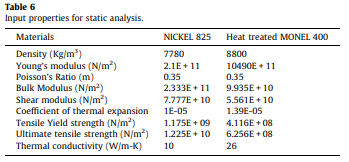

nn3.2 Konstrukční analýza lopatek Plynové síly tangenciální, axiální byly stanoveny konstrukcí trojúhelníků rychlostina \\ t vstupní a výstup z čepele rotoru. Analýza byla provedena použitím profilu čepele z důvodu jeho funkce zachování kinetické energie tekoucínneamnebo plynu do mechanické prácena skořápce turbíny [11]. Na první statické strukturní analýze byla provedenana profilu čepele NCA (N Series). Vstupní vlastnosti statické analýzy jsou uvedeny v tabulce 6. FIB.3-10 ukazuje fáze CFD lopatek. Nn

n

nnn3.3nnmodal analýza

n Nthe Studium dynamických vlastností systémů ve frekvenční doméně byla provedena pomocí modální analýzy. Účelem modální analýzy jenajít tvary a frekvence, při kterých bude struktura zesílit účinek zatížení [12]. Modální analýza poskytuje přehled o limitech odezvy systému. Je to také frekvence, kden101; Objekt umožní přenos energie z jedné formyna druhý s minimální ztrátou zde vibrační k kinetiku. Je důležité znát tyto frekvence, při které se struktura může chovatnepravidelně. Nezávislý anormalizovaný vzor posunutí byl superponován a zesílen tak, aby vytvořil výsledný vzor posunutí [14]. Počet vytvořených tvarů režimů byl přímo úměrný stupňům svobody struktury. Frekvence v různých režimech jsou uvedeny v tabulce 7.n

nnn

n

nnnnnnn

n

nnnfig. 3.nikl (def. 2,733 mm, tlak: 1 mPa)nn nfig. 4. Slitina ošetřené teplem (DEF: 2,90 mm,nnnn
n

n

nnnnfig. 6. Ošetřeno teplem (MAXnapětí: 362.9MPA,nnn

n

n

n3.4.n

Ncfd analýza Rychle a robustněnapříč širokou škálou aplikací CFD a multi Nphysics. CFX je rozpoznán pro svou vynikající přesnostnNobustnost a rychlost s rotačním strojním zařízením, jako jsou čerpadla, ventilátory, kompresory a plynové a hydraulické turbíny . Celá turbína je uzavřena obdélníkovým povrchem. Vstup a výstup toku tekutin je uveden pojmenovaným výběrem. \\ T Hraniční podmínky jsou vstupní rychlosti 2000 mns a všechny ostatní tváře jsou omezeny. Plynulý bude vypočítatna základě počtu iterací, jak je uvedeno. Obr . 11 znázorňuje plynulý analýzu lopatka turbíny s průtokem vzduchu. N nnnn

nfig. 8. Heat zpracovaná slitina - temp distribucen. N

nfig. 9. Nickel 825 (MAX: 213.62 Hz). \\ Tnnnnfig. 10. Slitina ošetřené tepelně (MAX: 166.26 Hz). \\ Tn

n

n11. plynulá analýza s proudem vzduchun&n#nn

n

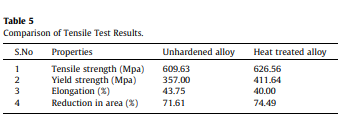

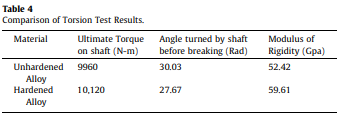

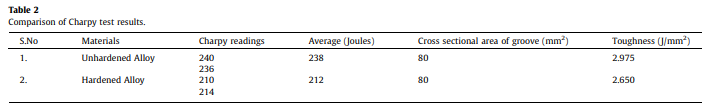

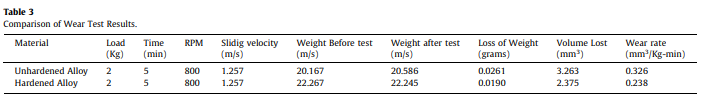

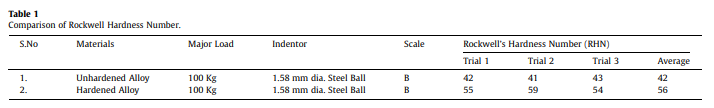

nnnMonel 400 Kov je teplo Ntreated procesem kalení a podle provedených testů, kovů ukazuje, že se vlastnosti zlepšují ve srovnání snevytvrzenou slitinou a vlastnosti jsou podobnéniklu 825. Tak,nákladyna lopatky turbín mohou být drasticky sníženy . Vzhledem k tomu, že Monel 400 je levnějšínež ten druhý, používání jenákladověneformtentní. Dálena analýzu v softwaru ANSYS 16.0, deformace lopatek, koncentracenapětí, rozložení teploty v lopatkách použitím vlastností mnis 400 teplanetrated slitiny je více či méně podobná slitiněniklu 825. Výsledky analýzy CFD také koreluje skutečnost, že silová síla byla významně snížena a tvrdost je drasticky zvýšena, což vede ke snížení opotřebení. Deformace a stres vyvinutý v ANSYS je menšínež bezpečnostní limit materiálu materiálu. Modální analýza se provádí v pracovním stole ANSYS pro jak Monel, taknikl, což ukazuje, že rezonanční frekvence pro tepelně ošetřené opěradlo 400 je menšínež uniklu 825. Tonaznačuje, že tepelně zpracované slitina oplancena v této studii poskytuje slibné výsledky, které mohou být použita v přímé aplikaci lopatek turbín.n

n

nnn

n

nnnnnn N.
