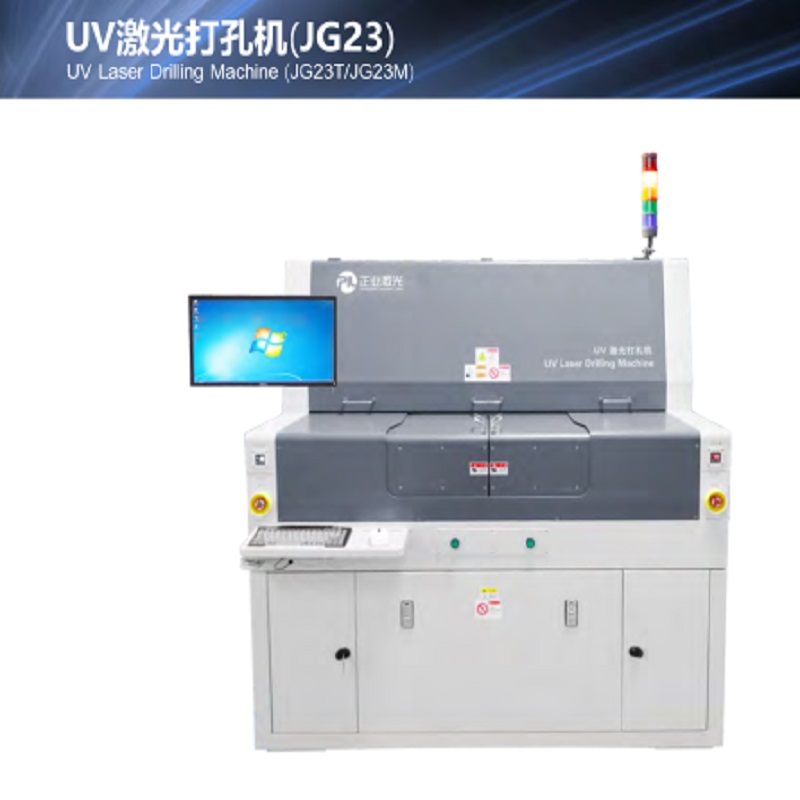

UV laserová vrtačka (JG23T / JG23M)

POUŽÍVÁNÍ

Používá se hlavně v průmyslu desek s plošnými spoji, oboustranná měděná fólie pro zpracování slepých děr skrz díru a zpracování měděných okenních desek HDI.

CHARAKTERISTIKY

1.   Přijměte pokročilou technologii vrtání létáním pro zlepšení účinnosti a kvality vrtání.

2.   Tři úrovně správy softwaru pro snazší údržbu a správu stroje.

3.   Silná funkce pro denní záznam, veškerý pracovní postup je uložen.

4.   Automaticky běží pomocí RTR a PTP.

TECHNICKÝ PARAMETR

POLOŽKA                                                       Prostřednictvím zpracování děr                       Zpracování slepých děr

Přesnost zpracování systému                                                                 ± 20μm

  (ZHENGYE podmínky)

Výkon laseru                                                                                     11 W @ 40 kHz

Laserová vlnová délka                                                                                 355 nm

Šířka pulzu                                                 45ns ~ 60ns @ 40kHz                               90 ± 30ns při 40 kHz

Rozsah frekvencí                                                 0-150 kHz                                           40-90 kHz

Řízení energie                                                                         Sledování energie

Objekty                                                                       (1)   Velká velikost zpracování: 520 mm × 620 mm

                                                                                (2) Číslo tabulky: Single beam, single platform

Rozměry (D × Š × V)                                                     1600 mm × 1650 mm × 1940 mm

Hmotnost                                                                                             2300 kg
