PCB   UV laserový řezací stroj

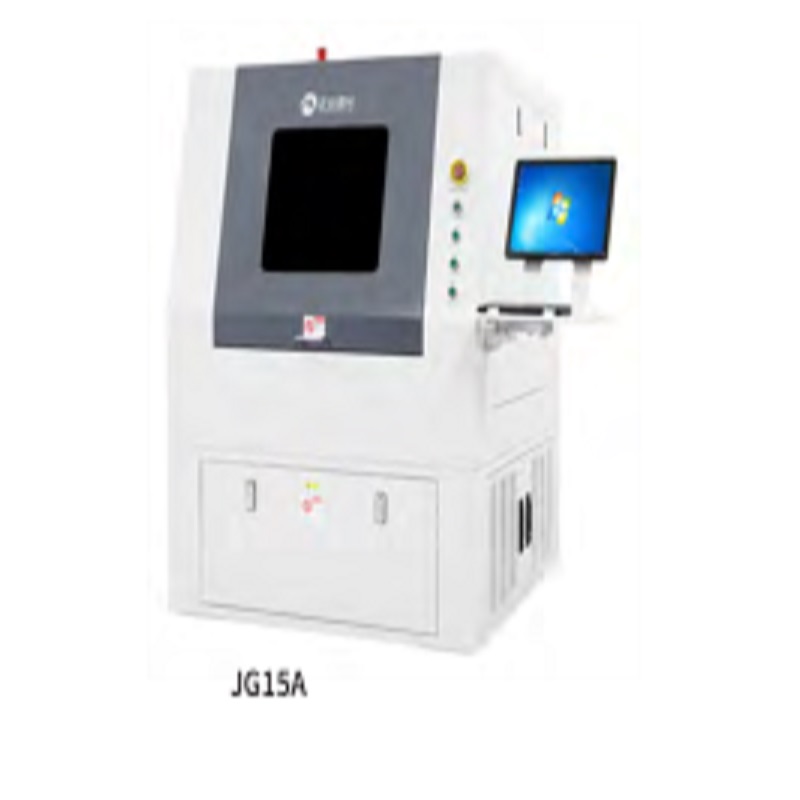

(JG16 / JG16C / JG18 / JG15A)

POUŽÍVÁNÍ

Stroj se používá při řezání, otevírání okna a objevování CVL / FPC / RF a tenké vícevrstvé desky, jakož i řezání různých substrátů, jako je keramika, křemík atd.

CHARAKTERISTIKY

JG16 / JG16C

1. Dvě tabulky pro cyklování práce jeden po druhém, bez přípravy, vysoká efektivita zpracování

2. Funkce náhledu před zpracováním, aby nedošlo k poškození vzorku

3. Funkce čárového kódu

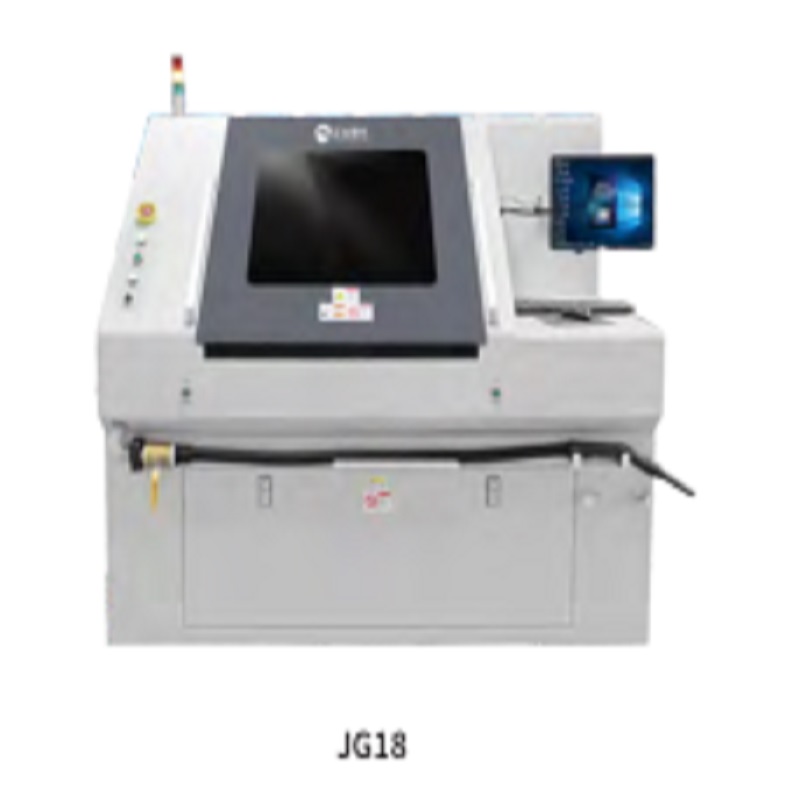

JG18

1. Největší stůl pro laserové řezací stroje v průmyslu desek plošných spojů

2. Náhled funkce před zpracováním, aby nedošlo k poškození vzorku

3.   Funkce čárového kódu

TECHNICKÝ PARAMETR

Položka                               JG16                       JG16C                         JG18                     JG15A

Vlnová délka                                                                 355 nm

Výkon laseru                                             Standardní 10W, volitelně 15W

Laserová frekvence                                                     30-120 kHz

Maximum

Velikost zpracování         500 × 400 mm               650 × 550 mm             720 × 540 mm         520 × 420 mm

                              Dvojitá platforma         Dvojitá platforma

Maximum

Provozní rychlost                                           800 mm / s                                                 500 mm / s

Polohování

Přesnost tabulky                                         ± 3μm                                                       ± 4μm

Opakujte umístění

Přesnost tabulky                                         ± 1μm                                                       ± 2μm

Celková přesnost

ZHENGYE Podmínky                                                 ± 20μm

Lehké skvrny                                                                 20 ± 5μm

Rozsah skenování                                     45 mm × 45 mm                                           40 mm × 40 mm

Formát souboru                                                 * .gbr & * .dxf & *.položit

Elektrická energie                                                                                                   AC220V / 1,5kW

Zásobování                                     AC220V / 2kW; AC380V / 5,5 kW                             AC380V / 1,5kW

Rozměry

(L × Š × V) (mm)         1850 × 1640 × 1650             1780 × 1610 × 1650                   1780 × 1610 × 1650             1400 × 1300 × 1700

Hmotnost                           2400 kg                 3600 kg                         2500 kg                 1500 kg

Teplota prostředí                                       2 ° C ± 2 ° C

Vlhkost prostředí                                   ≤60% RH, nekondenzující

Zemní amplituda                                                     ≦ 5μm

Tlak země                                                     1 000 kg / m2
