On-line systém na testování vířivých proudů pro přímou svařovanou trubku z nerezové oceli ECN1002 / EFN1002

Přehled projektu

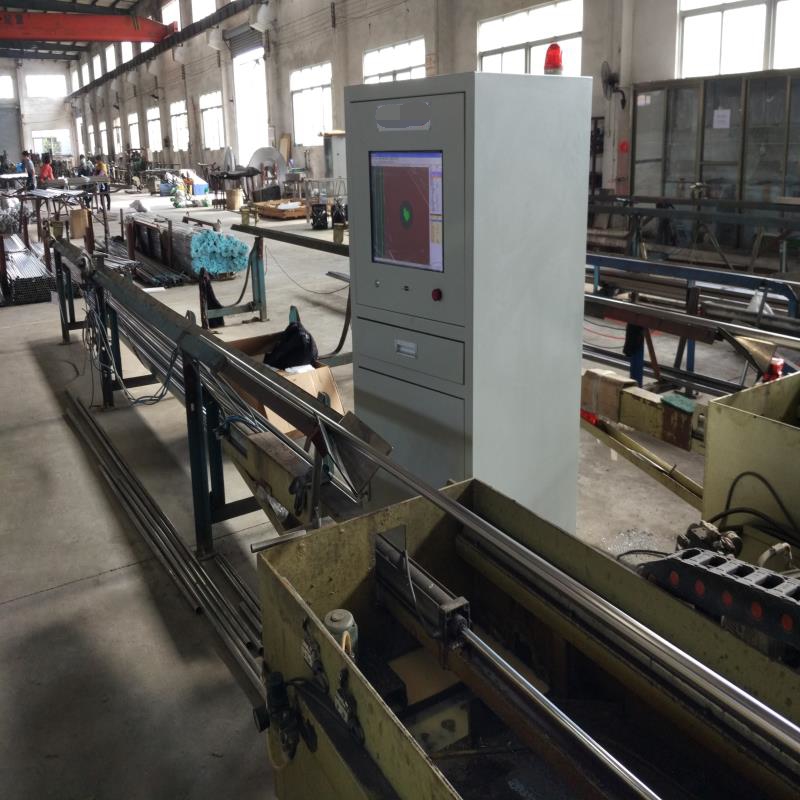

◆ Zákazníci vyrábějí trubky z nerezové oceli s přímým svarem. Na svařovaném trubkovém stroji je nainstalován on-line systém automatické detekce vad vířivých proudů.

◆ Charakteristika svařování argonovým obloukem / plazmovým svařováním: Tato metoda svařování se používá hlavně pro podélně svařované trubky z nerezové oceli a slitiny titanu. Obecná rychlost svařování je nízká (0,52 - 10 m / min).

◆ Optimální detekční rychlost běžného on-line detektoru vířivých proudů je > 5 m / min. Detektor defektů s velmi nízkými rychlostmi vířivých proudů skutečně řeší problém on-line detekce nízko-rychlostního on-line svařování argonovým obloukem / plazmového svařování. Nejnižší detekční rychlost je 0,5 m / min. Citlivost detekce a poměr výkonu k hluku překračují příslušné národní normy.

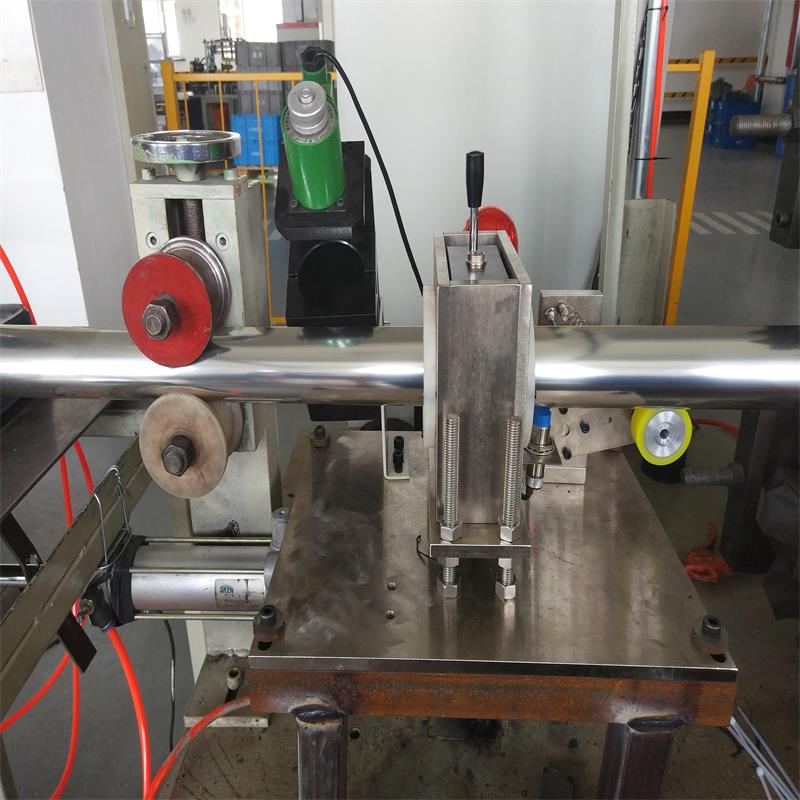

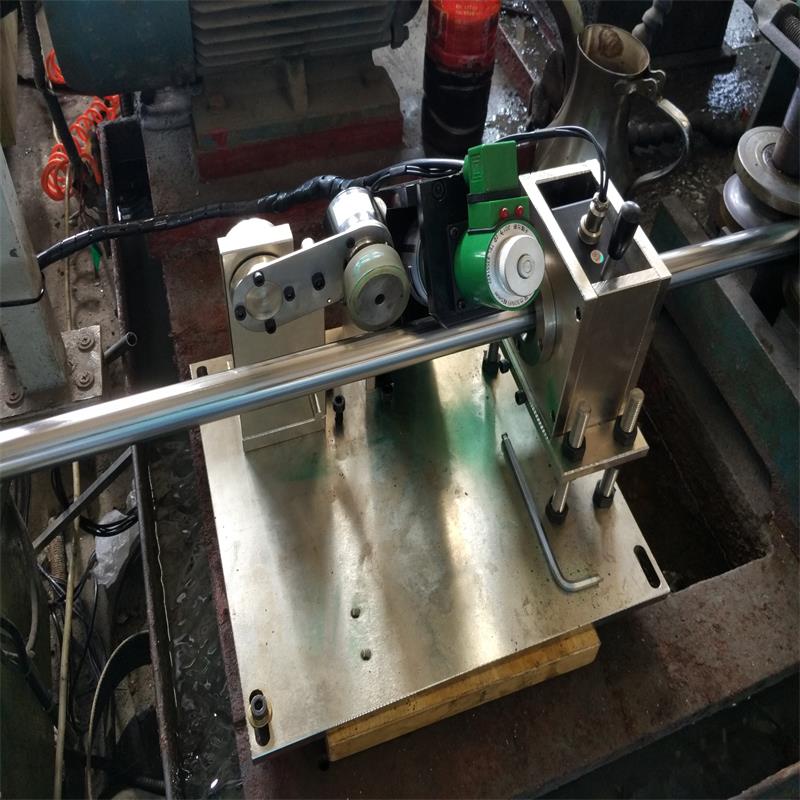

◆ Možnost detekce průchozího / sedlového typu: Doporučuje se použít průkazovou detekci ve specifikaci φ0-40. Výhodou je to, že lze detekovat svar a tělo trubky. Nevýhodou je, že každá specifikace musí být vybavena sondou a vodícím pouzdrem. > φ40 navržená sedlová sonda, sonda může pokrývat širokou škálu specifikací, určitý rozsah specifikací nemusí vyměnit sondu. Lze detekovat pouze závady polohy svaru.

◆ Pro detekci hranatých a speciálních tvarů trubek se používá hlavně sedlový typ.

Detekce informací o obrobku

Název detekčních objektů                               Nerezová přímá svařovaná trubka, kulatá trubka

Materiál                                                               Nerezová ocel (série 2, 3 atd.)

Specifikace rozměrů                                                         0-40

Šířka svaru                                               ≈0-5mm, odchylka úhlu svaru 5 mm je přijatelná

Délka                                           On-line detekce vady délky, řezací trubka nebo kotoučová pila po detekci vady

Ohybový stupeň                                               1,5 mm / m (Z detekční stanice)

Kruhový titul                                                         Kruhová trubka ≦ 0,1 mm

Drsnost                                                     Potrubní stěna a svar (s otřepy) ≦ 3.2

Tvrdost                                                                             Těžší

Rychlost online                                 Svařovací rychlost: 0,50 ≦ 750 m / min   (Rychlost detekce přístroje: 0,52 - 750 m / min)

Teplota detekční součásti                               80-100 ° C nebo normální teplota

Požadavek na detekci a   Přesnost Standard

                                                                Výkonný standard detekce

Počet standardů                                         Název standardu                                                                   Školní známka

GB / T 14480-2015             Nedestruktivní testovací přístroj     Vír   C urgentní   T esting   E quipment                         /

GB / T 7735-2016               Automatické testování vířivých proudů pro bezešvé a svařované ocelové trubky                 Nejvyšší stupeň

                                          (kromě svařování pod tavidlem)

Technické parametry systému

Název systému: On-line systém na testování vířivých proudů pro rovnou svařovanou trubku z nerezové oceli

Typ: ECN / EFN1002

Metoda detekce: On-line detekce dvoukanálového vířivého proudu pomocí sedla

Režim ovládání: automatický + manuální

Instrument and Probe: Nástroj s vířivými proudy; Dual Channel Digital High Intelligence Eddy Current Flaw Detector and Probe

Detekční platforma: Samostatně vyvinutá základní detekční platforma

Stručné představení detekce:

Upravte technické parametry a standardní vzorky detektoru vad podle požadavků na testování;

Upravte polohu sondy a sondy podle specifikace obrobku;

Systém detekce vad detekuje obrobek, alarmy a značky;

Upravte svařovací zařízení (plíseň, svařovací kloub) podle poplachu;

Zaznamenávání, ukládání a analýza dat jsou prováděny hostitelem detekce vad;

Automaticky vytvoří zprávu o detekci vad.

Důležité parametry systému

název                                                 Technický parametr                                               Poznámky

End Blind Area                                             ≦ 50m                                                 V závislosti na zkušební rychlosti

Stabilita                                               Po 16 hodinách ≦ 2 dB                                             Zkušební vzorek

Přesnost tryskového tisku                               ± 50 mm                                                         Zkušební vzorek

Omissive Judgment Rate                               0%                                                             Zkušební vzorek

Míra chybného hlášení                                           ≦ 2%                                                           Zkušební vzorek

Test rychlosti                                           0,50 × 750 m / min                                       Záleží na   zákazník   rychlost svařování,

                                            Svařování argonovým obloukem   budou upraveny   podle               nejrychlejší rychlost může dosáhnout 750 m / min

                                            na rychlost svařování zákazníka.                                       (tento projekt je argon z nerezové oceli

                                                                                                                              oblouk   svařování, rychlost je   pomalejší)

Princip zkoušení vířivých proudů přes typ

        Detekce vířivých proudů spočívá ve vytvoření střídavého magnetického pole přiblížením vodiče k cívce se střídavým proudem (označovaným jako sonda). Střídavé magnetické pole prochází dirigentem a vytváří s ním elektromagnetickou indukci a vytváří dirigentský proud ve vodiči. Vířivý proud ve vodiči také vytvoří vlastní magnetické pole.
