On-line systém testování vířivých proudů pro pružinový ocelový drát ECH7002

Přehled projektu

Zákazníci vyrábějí pružinový ocelový drát.   Na internetu je nainstalován on-line systém automatické detekce vad vířivých proudů   kreslicí stroj.

Detekce informací o obrobku

Název detekčních objektů                                 Ocelový drát z pružiny

Materiál                                                       Kovové materiály jako feromagnetické materiály

Specifikace rozměrů                                     Φ2-40mm (v tomto rozsahu jsou přizpůsobeny dvě sady sond / vodicích pouzder)

Šířka svaru                                                 /

Délka                                                         Materiál disku

Ohybový stupeň                                           1,5 mm / m (Z detekční stanice)

Drsnost                                                   Kulatý povrch (zkosený konec bez konvexních otřepů) ≦ 3,2, ne   oxidové měřítko.

Tvrdost                                                     Těžší

Rychlost detekce                                           Doporučeno při rychlosti ≦ 100 m / min   Nastavitelný

                                                                    (Rychlost detekce přístroje: 0,52 - 750 m / min)

Teplota detekční součásti                           ≦ 80 ° C

Požadavek na detekci a   Přesnost Standard

                                                                Výkonný standard detekce

Počet standardů                                         Název standardu                                                               Školní známka

GB / T   11260-2008             Metoda detekce vířivých proudů   pro kulatou ocel (průchozí typ)                             Stupeň 2

GB / T 14480-2015             Nedestruktivní testovací přístroj       Vír   Proud   Testování   Zařízení                         /

Technické parametry systému

Název systému: On-line zkušební systém vířivých proudů pro pružinový ocelový drát

Typ: ECH7002

Metoda detekce:   Detekce dvoukanálového typu

Režim ovládání: automatický + manuální

Instrument and Probe: Nástroj s vířivými proudy; Dual Channel Digital High Intelligence Eddy Current Flaw Detector and Probe

Detekční platforma: Samostatně vyvinutá základní detekční platforma

Stručné představení detekce:

Upravte technické parametry a standardní vzorky detektoru vad podle požadavků na testování;

Upravte polohu sondy a sondy podle specifikace obrobku;

Systém detekce vad detekuje obrobek, alarmy a značky;

Pružinový ocelový drát může být opraven vypnutím během procesu;

Zaznamenávání, ukládání a analýza dat jsou prováděny hostitelem detekce vad;

Automaticky vytvoří zprávu o detekci vad.

Důležité parametry systému

název                                                 Technický parametr                                               Poznámky

End Blind Area                                             ≦ 500 m                                                 V závislosti na zkušební rychlosti

Stabilita                                               Po 16 hodinách ≦ 2 dB                                               Zkušební vzorek

Přesnost tryskového tisku                               ± 50 mm                                                         Zkušební vzorek

Omissive Judgment Rate                               0%                                                             Zkušební vzorek

Míra chybného hlášení                                           ≦ 2%                                                           Zkušební vzorek

Test rychlosti                                     Doporučeno při rychlosti ≦ 100 m / min                       Zkušební vzorek

                                        Nastavitelný   (Rychlost detekce přístroje: 0,52 - 750 m / min)

Princip e of Through   Ty pe testování vířivých proudů

Detekce vířivých proudů spočívá ve vytvoření střídavého magnetického pole přiblížením vodiče k cívce se střídavým proudem (označovaným jako sonda). Střídavé magnetické pole prochází dirigentem a vytváří s ním elektromagnetickou indukci a vytváří dirigentský proud ve vodiči. Vířivý proud ve vodiči také vytvoří vlastní magnetické pole. Účinek magnetického pole s vířivými proudy také změní sílu původního magnetického pole, což povede ke změně napětí cívky a impedance. Proto, pokud se vyskytnou vady na povrchu vodiče nebo v jeho blízkosti nebo pokud se změří změřený kovový materiál, bude ovlivněna pevnost a distribuce vířivých proudů a změna vířivých proudů způsobí změnu napětí a impedance detekční cívky. Podle této změny je známa existence vad vodiče a chování kovového materiálu.

Obecný popis systému

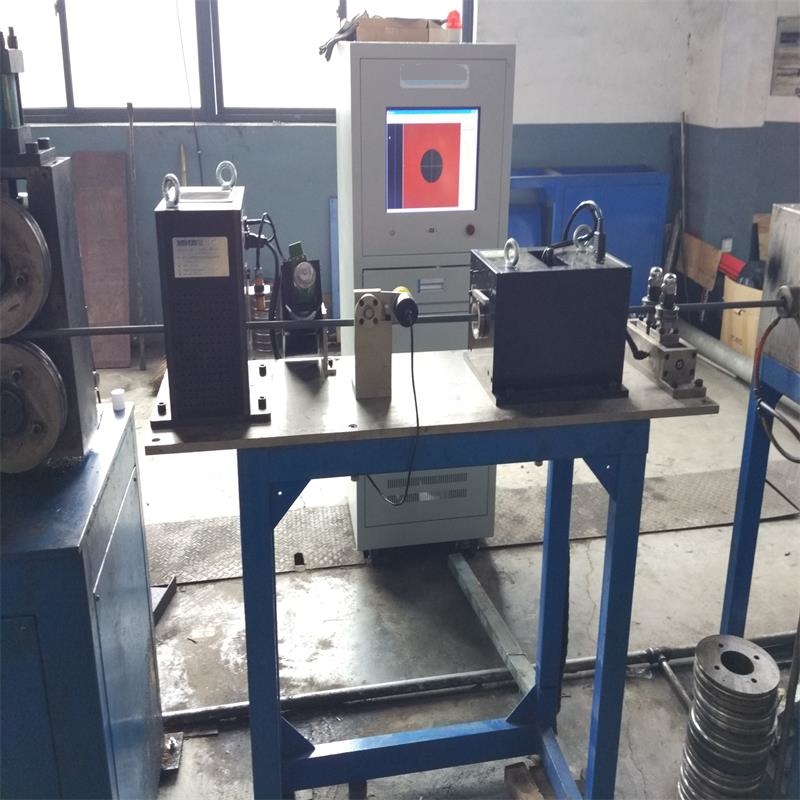

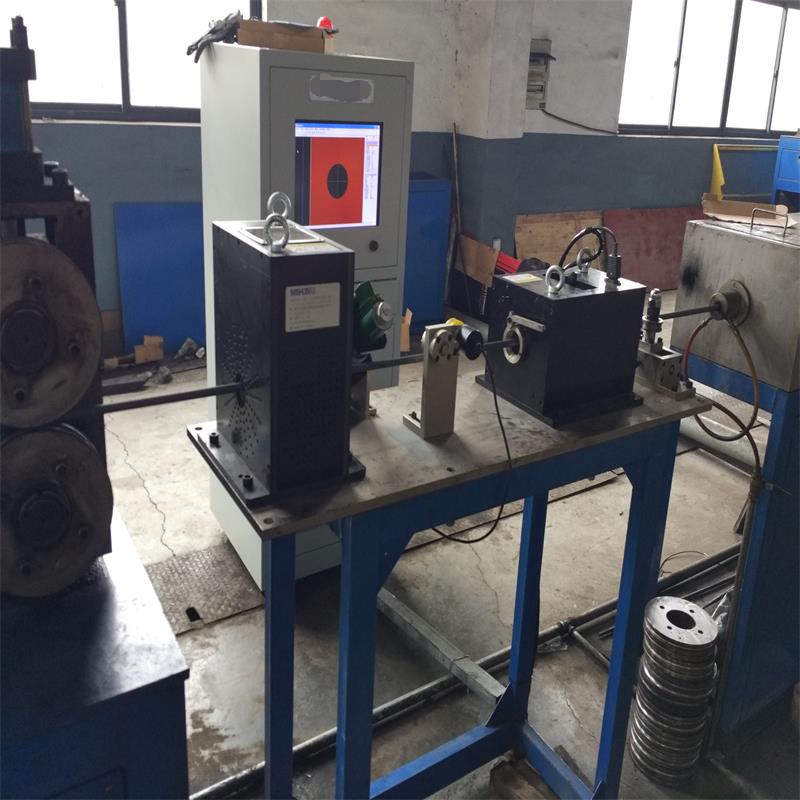

Online systém zahrnuje inteligentní digitální dvoukanálový detektor vad, přizpůsobenou detekční platformu (včetně magnetických saturačních a demagnetizačních zařízení), detekční zařízení typu, sondu, poplašný systém, značkovací systém, upravený originální detekční software a automatizační modul.

Pracovní postup systému

Tento projekt upravuje technické parametry detektoru vad podle požadavků na testování, testování standardního vzorku → obrobek vstupuje rovnoměrně přes přední a zadní upínací mechanismus → detekční sonda   detekce automaticky → detekce dokončena →   automatický alarm   a označte detekci, když systém detekuje vadu obrobku → výstupní signál   vypínání a broušení na výrobní organizaci během procesu testování → záznam, ukládání a analýza dat jsou prováděny hostitelem detekce vad   a další práce. Lze dosáhnout 100% detekce pokrytí. A to může automaticky generovat   detekce   zpráva pro detekci ve službě   situace: detekce   šarže, množství, dobrý produkt / množství odpadu atd.
