Vícekanálový inteligentní digitální vířivý proud   detektor

Vysoce integrovaný a vysoce výkonný inteligentní digitální detektor vířivých proudů

◆ Vícekanálový detektor řady MSUN-EIG2000 je digitální, inteligentní a vysoce integrovaný. Systém integruje nezávislý 1-8 kanálový detekční systém vířivých proudů s výkonnými detekčními a experimentálními funkcemi, dobrou stabilitou a vysokým poměrem šumu k šumu. Současně může rozšířit řadu praktických aplikačních funkcí (třídění tvrdosti).

◆ Systém využívá nejpokročilejší mikropočítačovou elektronickou technologii, technologii digitálního zpracování DSP a technologii FPGA pro vývoj a design. Na základě vývoje systému Windows. Na základě platformy pro detekci systému lze detekční signál a data sdílet ve více aspektech a funkce získávání, výstupu, analýzy, ukládání a čtení dat jsou inteligentně zpracovávány.

◆ Díky výkonným možnostem vstupu / výstupu dat se může připojit k většině světových automatizačních systémů.

◆ Nový softwarový algoritmus, lepší detekční výkon a vyšší poměr šumu k šumu než vrstevníci, neustálý vývoj softwaru, poskytování bezplatných softwarových upgradů na celý život.

◆ Přístroj může být vybaven vysoce přesným automatizačním přizpůsobovacím modulem, magnetickým saturačním zařízením, systémem značení a poplašným systémem pro realizaci automatické detekce vířivých proudů.

◆ Výkonné softwarové funkce zahrnují ukládání parametrů, ukládání dat, analýzu zpráv, statistiky a další.

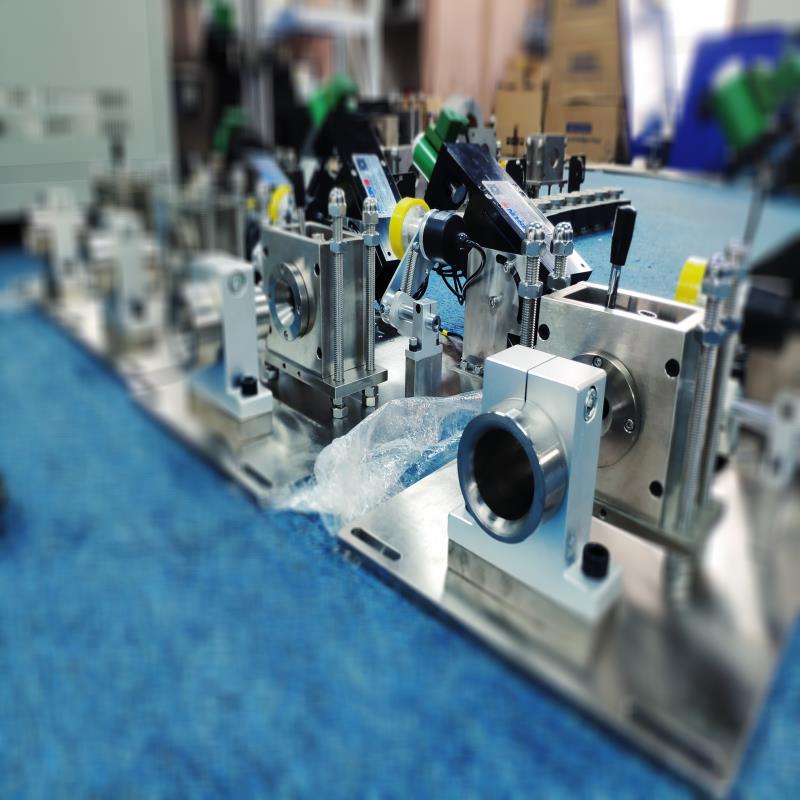

◆ Může být vybaven cívkami různých struktur s nízkými požadavky na vůli (výběr sond může být zcela určen podle požadavků uživatele na testování) a může flexibilně a rychle přizpůsobit různé vysoce výkonné a nákladově efektivní detekční sondy (bod typ), ploché, vnitřní opotřebení, vnější opotřebení, sedlo, rotační rozmítání, třídění a další sondy).

◆ Ovládání přístroje je jednoduché, rozumné a intuitivní.

◆ Pomocí jednoho tlačítka můžete rychle přepínat mezi čínštinou a angličtinou a rychle přizpůsobovat balíčky s více jazyky.

◆ Systém lze široce použít v jaderné energetice, petrochemii, metalurgii, univerzitním vyučování, automatizačních podnicích, výrobě autodílů, různých laboratořích a dalších průmyslových odvětvích.

Technické specifikace

◆ Detekční kanál: 1-8 (udržitelná expanze podle potřeby)

◆ Frekvenční rozsah: 10 Hz ~ 12 MHz, plynule nastavitelný; více nezávislých frekvencí, jediná frekvence, 8 frekvenčních možností (až 16 softwarových frekvencí na kanál);

◆ Systém je založen na vývoji WINDOWS a systém je neustále upgradován zdarma;

◆ ziskový rozsah: 0.0dB ~ 99.0dB plynule nastavitelný, krok: 0,1dB; jemné doladění, rychlé zvýšení / snížení;

◆ poměr zisku: (X / Y) 0,1 ~ 10,0; plynule nastavitelné, jemné doladění, rychlé zvýšení / snížení ；

◆ poměr signálu k šumu ≥ 10 dB (až 30 dB);

◆ Otáčení fáze: 0 ~ 360 ° plynule nastavitelné, krokování: 1;

◆ Nastavitelná úroveň pohonu sondy (buzení): 1 ​​až 16;

◆ Koeficient filtru: 0-30000;

◆ Nastavitelný detekční rozsah, tj. Maximální měřená hodnota: 10 ~ 10000, krok 1;

◆ Hardware amplifikační faktor: 1dB ~ 32dB plynule nastavitelný, krok: 1dB;

◆ Více režimů buzení: DP / DI; lze konfigurovat pomocí diferenciálních, absolutních a různých vlastních sond;

◆ Funkce abnormálního alarmu sondy (model prohlížení)

◆ Rychlé digitální vyvážení;

◆ Režimy zobrazení plné čáry a zaslepení jsou flexibilní a volitelné;

◆ Koeficient slepého zobrazení: 1 ~ 400;

◆ Digitální filtrování: dolní propust (0 Hz ~ 2000 Hz) horní propust (0 Hz ~ 2000 Hz); pomocí jedinečné " digitální filtrování " účinně potlačit interferenční signál na místě, aby byla zajištěna přesnost a stabilita detekce;

◆ Stabilita: 16 hodin u003c2 dB;

◆ Užitný model má za úkol přerušit signály koncového a koncového ocasu a účinně řídit koncovou mrtvou zónu koncového konce;

◆ trvání alarmu lze nastavit: 10ms ~ 60000ms, stepping 1ms;

◆ Chybná míra: ≤0%, falešně pozitivní míra (omylem považována za nevyhovující produkt) ≤1%;

◆ Poskytovat přesné a včasné zpětné vazby k vadným částem a provádět inkoustové značení, polohu označení, délku atd. (Vyžaduje periferní podporu);

◆ Automaticky zaznamenávat počet závad a jejich umístění;

◆ se zpožděním, pevnou délkou, se zpožděním a dalšími funkcemi;

◆ Flexibilní výběr interních a externích hodin;

◆ Přesnost značení do ≤ ± 10 mm (vyžaduje periferní podporu, v závislosti na detekční rychlosti, požadavcích);

◆ Alarm v reálném čase na výstupu softwaru / hardwaru, vícenásobné režimy výstražných oken (kruhový, čtvercový, ventilátorový, vlastní typ), s alarmem, funkcí předběžného alarmu a mohou vydávat signály samostatně;

◆ Nastavení nerovnoměrné amplitudové a asymetrické fázové výstražné zóny;

◆ Více režimů zobrazení: impedance, časová základna, rozmítání AB, 8 kmitočtového třídění, analogový 3D displej (v závislosti na výběru modelu);

◆ S jedinečnou referenční linií alarmu časové základny, intuitivnějším zobrazením detekčních dat;

◆ Lze uložit velké množství různých detekčních programů a testovacích dat;

◆ Funkce rozšíření přehrávání vířivých proudů může měřit amplitudu, fázi a digitální hodnotu vady;

◆ výběr pozadí kartézského souřadného systému a pozadí polárního souřadného systému;

◆ Automaticky tvoří protokoly o zkouškách (včetně počtu testů, zkušebního personálu, parametrů zkoušky, počtu průchodů a počtu neshod, atd.);

◆ Přepínání mezi čínskými a anglickými operačními jazyky jedním kliknutím, není třeba instalovat operační systém ani online nápovědu;

◆ Napájení: AC 220V / 110V;

◆ Pracovní teplota: 0 ° C ~ + 45 ° C, skladovací teplota: -20 ° C ~ + 50 ° C, relativní vlhkost: ≤85%;

◆ Rovina pro instalaci každého detektoru vady je: 550 × 1000 mm2 a signální vedení může být buď boční stěna, nebo spodní.

◆ Velikost a hmotnost: 500 * 500 * 180 mm (L * W * H), hmotnost: 5 kg   (bez displeje)

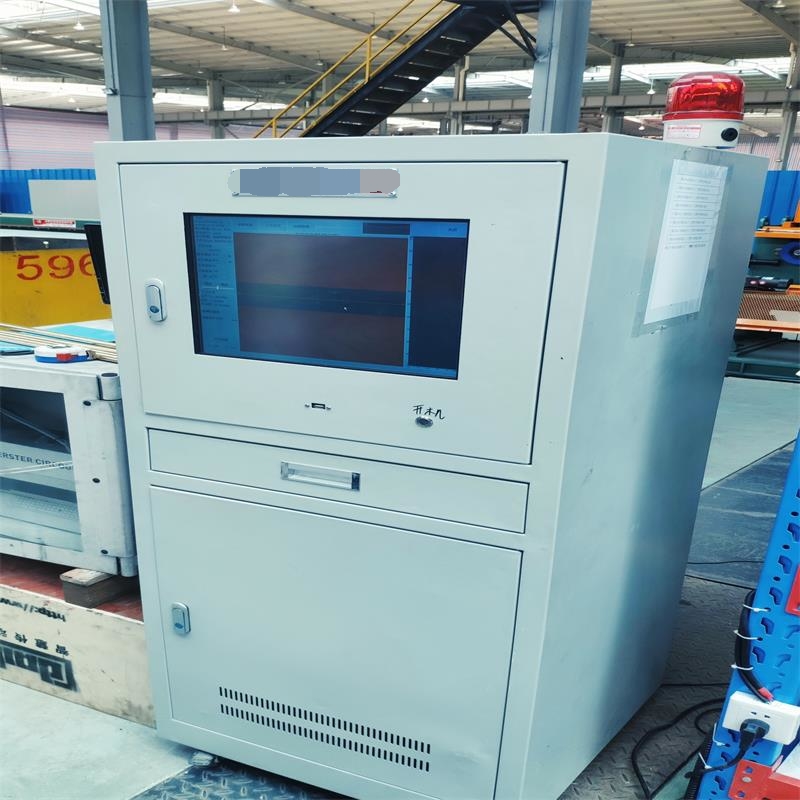

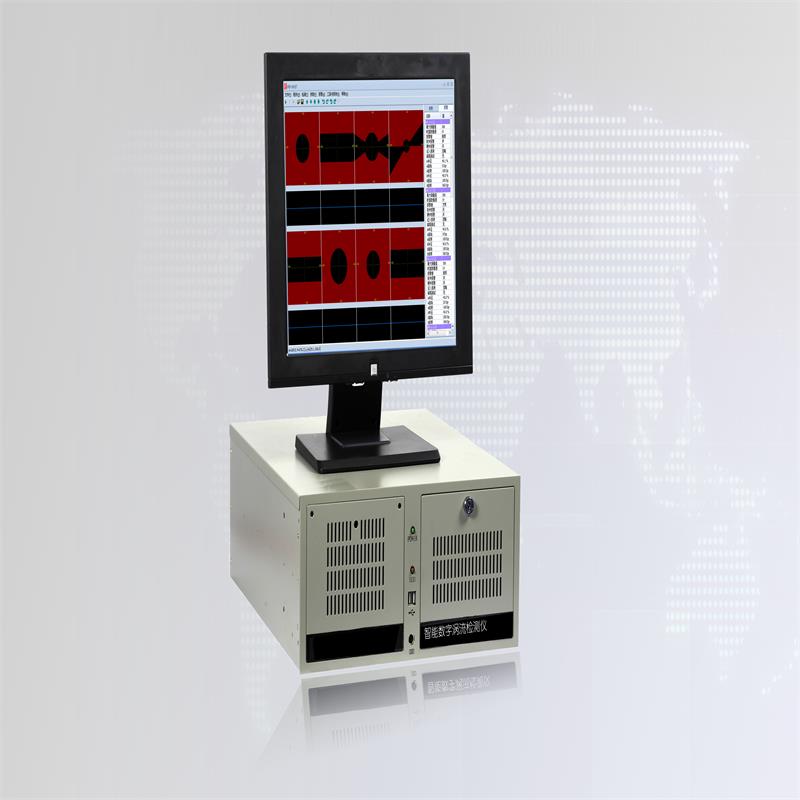

◆ Volitelný malý průmyslový typ řízení, horizontální průmyslový typ ovládání, 5U průmyslový typ ovládání (s displejem)
