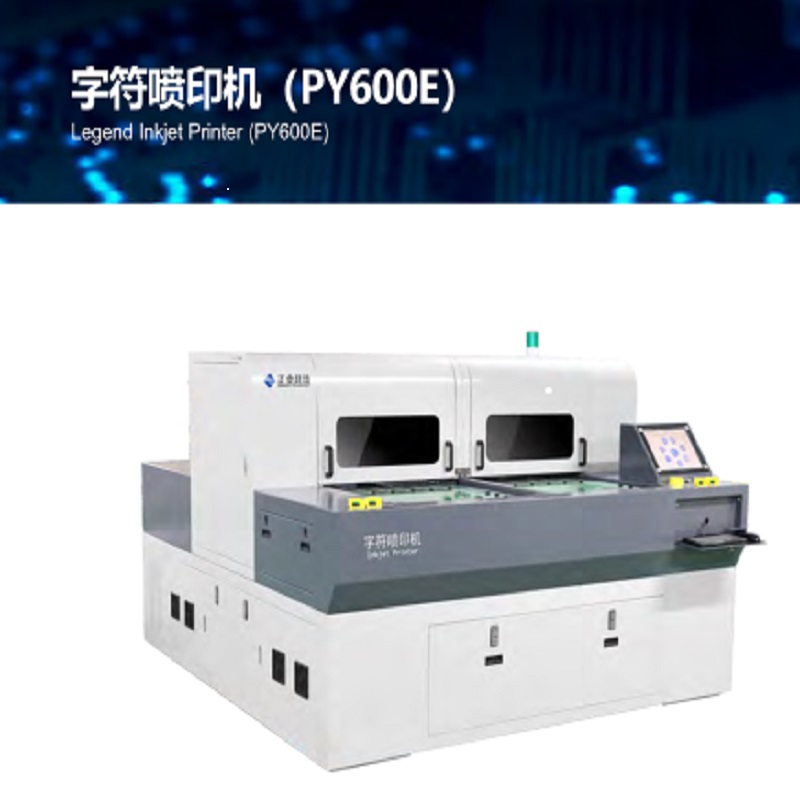

Inkoustová tiskárna Legend (PY600E)

POUŽÍVÁNÍ

Zařízení se používá při zpracování znakového tisku na PCB / FPC, který nahradil tradiční sítotisk a poskytuje výrobcům PCB / FPC vysoce přesná, vysoce kvalitní a efektivní řešení výroby znaků.

CHARAKTERISTIKY

1. Vysoká přesnost: Přijměte speciální přesné lineární moduly pro vedení pohybu, vysokou přesnost ovládání a technologii vícebodového polohování a kompenzace.

2. Vysoce kvalitní: tiskové znaky s vysokým rozlišením, vysoce kvalitní blok tisku, silná přilnavost

3. Vysoká účinnost: Díky vysoce výkonným systémům předběžného vytvrzování inkoustu UV umožňují čtyři tiskové technologie tiskové hlavy podstatné zvýšení efektivity výroby.

4. Uživatelsky přívětivý: Možnosti tiskové platformy pro různá tisková média, tiskový software je snadno ovladatelný, jednoduchý a snadno se učí.

5. Přizpůsobeno: Hardware a software jsou vyvíjeny samostatně, aby zvládli základní technologie a přizpůsobili přizpůsobená řešení zákazníkům.

TECHNICKÝ PARAMETR

POLOŽKA                                                                             PY600E

Přesnost                                                       Přesnost polohování: ± 38μm

                                                                    Opakovaná přesnost: ± 5μm

Kvalitní                                                         Rozlišení: 720/1080/1440 dpi

                                                                    Minimální šířka řádku: 75 ~ 100μm

                                                                    Minimální výška znaku: 0,5 mm

Rychlost                                                           Velikosti: 720 × 620 mm / 28ʹʹ × 24ʹʹ

                                                                    Hromadná výroba: 15 sekund / strana

                                                                    Jemné rozlišení: 20 sekund / strana

                                                                      Poznámka: Zahrňte čas nakládky a vykládky   4 sekundy;

                                                                                počet tiskových hlaviček: 1024i * 5.

Objekty                                                         Velikost desky: 730 mm × 621 mm (28 × × 24ʹʹ)

                                                                    Tloušťka desky: 0,1 mm ~ 6 mm (4 ~ 236 mil)

Rozměry   (L × Š × V)                                       L2670 × W2400 × H1790 mm

Hmotnost                                                                             4300 kg

Automatické načítání                                       Řešení 1: Řešení automatizované montážní linky

a vykládání                                     (dvě připojení stroje se tisknou přední a zadní samostatně)

                                                        Řešení 2: Typ robotického ramene (může automaticky otáčet talíř)
