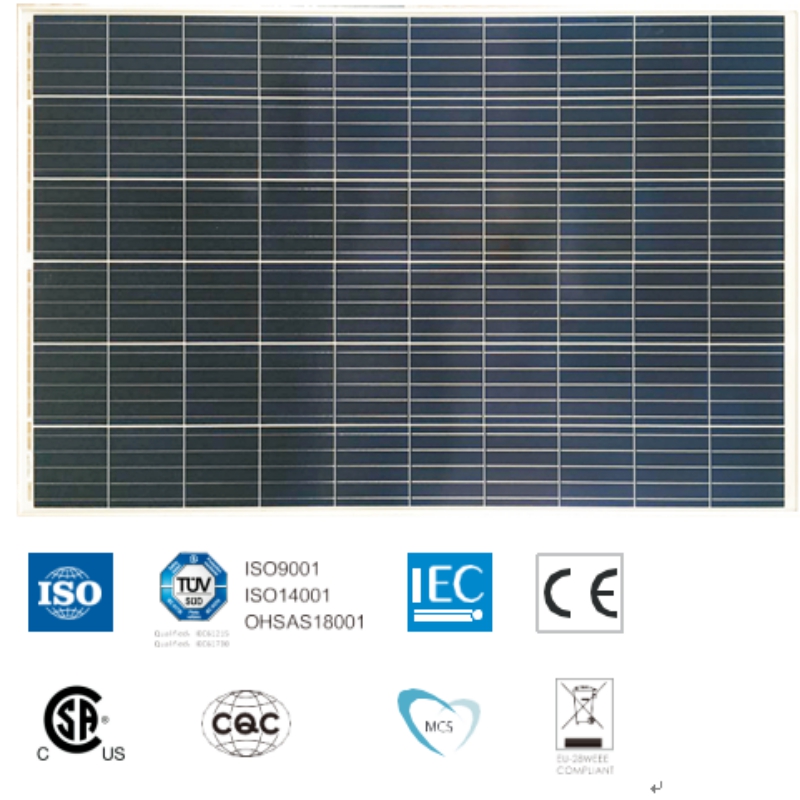

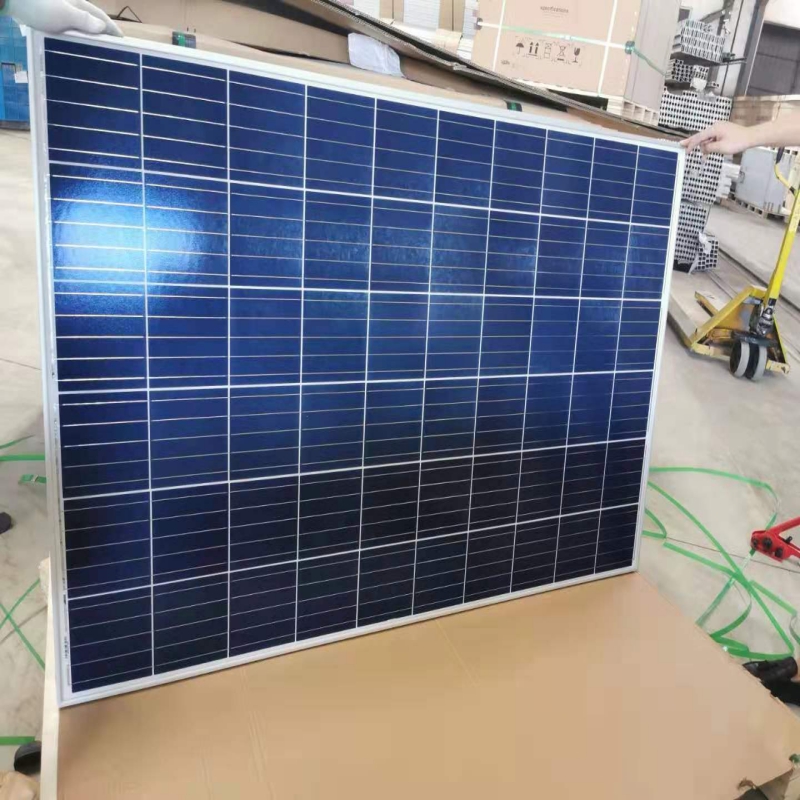

60 CELL POLYCRYSTALLINE MODUL

ROZSAH VÝKONU VÝKONU 260-280 Wp

1500VDC MAXIMÁLNÍ NAPĚTÍ SYSTÉMU

17,1% MAXIMÁLNÍ ÚČINNOST

ELEKTRICKÉ ÚDAJE (STC)

Modelové číslo                                         SYM60-6-260P             SYM60-6-265P         SYM60-6-270P       SYM60-6-275P         SYM60-6-280P

Jmenovitý výkon ve wattech-Pmax (Wp)             260                               265                           270                         275                         280

Napětí-Voc s otevřeným obvodem (V)                   37.8                               38,0                           38.2                         38.4                         38.6

Zkratový proud-Isc (A)                     9.04                               9.12                           9,20                         9.28                       9.36

Maximální napájecí napětí-Vmpp (V)           30.6                               30.9                           31.2                       31.5                         31.8

Maximální proud-impuls (A)           8.50                               8,58                           8,66                       8,74                           8,82

Účinnost modulu (%)                             15.9                               16.2                           16.5                     16.8                           17.1

STC: Ožarování 1000 W / m², teplota článku 25 ° C, hmotnost vzduchu AM1,5 podle EN 60904-3.

ELEKTRICKÉ ÚDAJE (NOCT)

Modelové číslo                                           SYM60-6-260P         SYM60-6-265P       SYM60-6-270P         SYM60-6-275P         SYM60-6-280P

Maximální výkon-Pmax (Wp)                     194                           197                           201                         205                         208

Napětí-Voc s otevřeným obvodem (V)                   35.2                           35.3                           35.5                         35.6                         35.8

Zkratový proud-Isc (A)                     7,31                           7,38                           7,44                         7,51                       7,57

Maximum Napájecí napětí-Vmpp   (PROTI)         28.1                           28.3                           28.4                       28.6                         28.7

Maximální proud-impuls (A)           6,89                           6,98                           7,08                         7.17                       7,25

NOCT: Ozáření 800 W / m², okolní teplota 20 ° C, rychlost větru 1 m / s.

MECHANICKÉ DATUM

Solární články                                             Polykrystalický 156,75 × 156,75 mm

Konfigurace buněk                                 60 buněk (6 × 10)

Rozměry modulu                               1650 × 992 × 35 mm

Hmotnost                                                 18 kg

Superstrate                                           3,2 mm, vysoká propustnost, nízký obsah železa, tvrzené sklo ARC

Podklad                                             Bílá spodní vrstva

Rám                                                 Eloxovaná slitina hliníku stříbrná eloxovaná typ 6063T5, stříbrná barva

J-Box                                                   Potted, IP67, 1500VDC, 3 Schottkyho obtokové diody

Kabely                                               4,0 mm² (12AWG), délka 900 mm

Konektor                                         Kompatibilní s IP67 MC4

TEPLOTA & MAXIMUMRATOVÁNÍ

Nominální provozní teplota buněk (NOCT)                               45 ° C ± 2 ° C

Teplotní koeficient Voc                                                   -0,32% / ° C

Teplotní koeficient Isc                                                       0,05% / ° C

Teplotní koeficient Pmax                                                 -0,39% / ° C

Provozní teplota                                                             -40 až + 85 ° C

Maximální systémové napětí                                                             1500 V ss

Max. Pojistka řady                                                               15A

Omezení zpětného proudu                                                             15A

P PŘIPOJENÍ K KONFIGURACI

                                                                            40 stop                                                 20 stop

Počet modulů na kontejner                               840                                                 360

Počet modulů na paletu                                     30                                                   30

Počet palet na kontejner                                   28                                                   12

Rozměry krabičky (DxŠxV) v mm                 1680 × 1120 × 1130                           1680 × 1120 × 1130

Hrubá hmotnost krabice [kg                                                   590                                                 590

UPOZORNĚNÍ: PŘED POUŽITÍM VÝROBKU PŘEČTĚTE BEZPEČNOSTNÍ A INSTALAČNÍ POKYNY.
