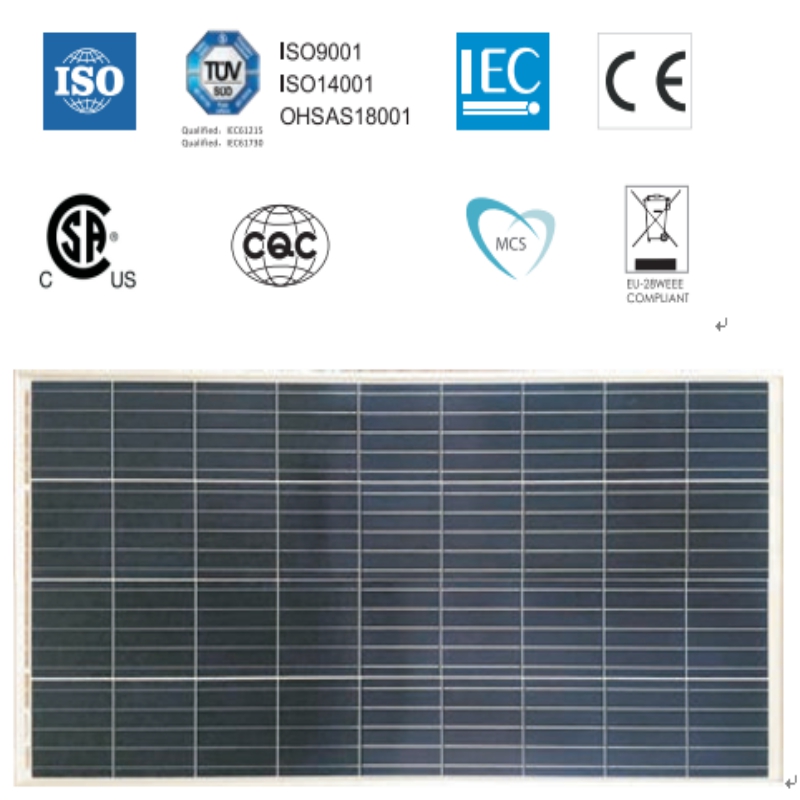

36C ELL POLYCRYSTALLINE MODUL

150-170 Wp ROZSAH VÝKONU

1000VDC MAXIMÁLNÍ NAPĚTÍ SYSTÉMU

18,0%   MAXIMÁLNÍ ÚČINNOST

E L E C T R IC A L D ATA (S T C)

Modelové číslo                                         SYM36-6-150P                 SYM36-6-155P           SYM36-6-160P         SYM36-6-165P         SYM36-6-170P

Jmenovitý výkon ve wattech-Pmax (Wp)           150                                   155                             160                           165                           170

Napětí-Voc s otevřeným obvodem (V)                   22.3                                 22.4                             22.5                         22.6                           22.7

Zkratový proud-Isc (A)                     8,81                                 8,84                             8,88                         8,92                           8,96

Maximální napájecí napětí-Vmpp (V)         18.3                                 18.5                             18.6                         18.7                           18.8

Maximální proud-impuls (A)             8,20                               8.40                             8.60                           8.80                         9,00

Účinnost modulu (%)                             14.9                                 15.4                             15.9                           16.4                         16.9

STC: Ožarování 1000 W / m², teplota článku 25 ° C, hmotnost vzduchu AM1,5 podle EN 60904-3.

E L E C T R IC AL DATA (NOC T)

Modelové číslo                               SYM36-6-150P             SYM36-6-155P             SYM36-6-160P         SYM36-6-165P         SYM36-6-170P

Maximální výkon-Pmax (Wp)         110,9                             114,6                           118,3                       122,0                       125,7

Napětí-Voc s otevřeným obvodem (V)           20.7                               20.8                           20.9                         21,0                         21.1

Zkratový proud-Isc (A)           7.15                                 7.18                           7.21                         7.24                         7.27

Maximum Napájecí napětí-Vmpp   (PROTI)     16.8                             17,0                           17.1                         17.2                           17.3

Maximální proud-impuls (A)     6,61                             6,77                           6,93                           7,09                           7,25

STC: Ožarování 1000 W / m², teplota článku 25 ° C, hmotnost vzduchu AM1,5 podle EN 60904-3.

ME C HANIC AL DATA

Solární články                                 Polykrystalický 156,75 × 156,75 mm

Konfigurace buněk                     36 buněk (4 × 9)

Rozměry modulu                 1480 × 680 × 35 mm

Hmotnost                                     11 kg

Superstrate                             3,2 mm, vysoká propustnost, nízký obsah železa, tvrzené sklo ARC

Podklad                               Bílá spodní vrstva

Rám                                     Eloxovaná slitina hliníku stříbrná eloxovaná typ 6063T5, stříbrná barva

J-Box                                       Potted, IP67, 1000VDC, 3 Schottkyho obtokové diody

Kabely                                   4,0 mm² (12AWG), délka 900 mm

Konektor                           Kompatibilní s IP67 MC4

T E MP E R AT UR E & M AXIMUM R AT ING S

Nominální provozní teplota buněk (NOCT)                     45 ° C ± 2 ° C

Teplotní koeficient Voc                                         -0,32% / ° C

Teplotní koeficient Isc                                           0,05% / ° C

Teplotní koeficient Pmax                                       -0,39% / ° C

Provozní teplota                                                 -40 až + 85 ° C

Maximální systémové napětí                                               1 000 V ss

Max. Pojistka řady                                                   15A

Omezení zpětného proudu                                               15A

KONFIGURACE BALENÍ

                                                                  40 stop                                       20 stop

Počet modulů na kontejner                             1600                                     700

Počet modulů na paletu                                   2                                         2

Počet palet na kontejner                                 800                                       350

Rozměry krabičky (DxŠxV) v mm               1570 × 770 × 82                     1570 × 770 × 82

Hrubá hmotnost krabice [kg                                               23                                         23

UPOZORNĚNÍ: PŘED POUŽITÍM VÝROBKU PŘEČTĚTE BEZPEČNOSTNÍ A INSTALAČNÍ POKYNY.
