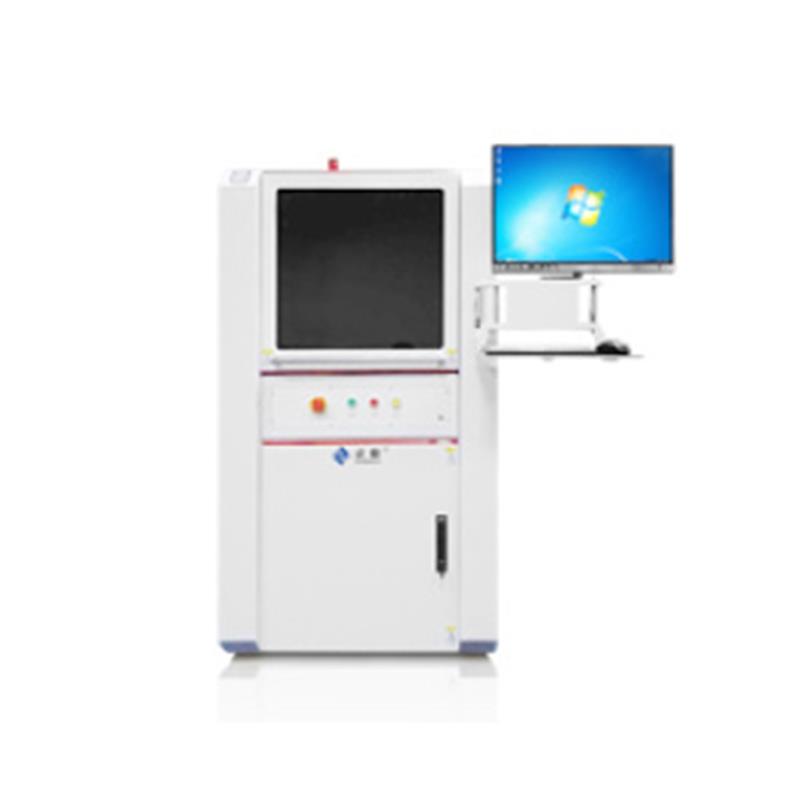

FPC Série Kontrola vzhledu

(AVI-600L / AVI-800Z / AVI-1000Z)

POUŽÍVÁNÍ

Toto zařízení se používá hlavně při kontrole vzhledu pružných desek plošných spojů (FPC) a FPCA po SMT, které lze přímo připojit k inspekci extrakční destičky a lze je automaticky naložit a vyložit.

CHARAKTERISTIKY

1. Zařízení AVI vytváří neuronovou síť a software má funkci podobnou funkci lidského mozku a má funkci hlubokého učení. To může dělat různé výsledky výpočtu pro vady různých produktů a zpětnou vazbu výsledky;

2. Vysoká míra detekce, málo falešných poplachových bodů, k dokončení celé práce v linii je nutná pouze jedna osoba, což značně šetří pracovní náklady na opětovné posouzení;

3. Zařízení má silnou univerzálnost, rychlé přepínání mezi různými typy strojů, přímou detekci extrakce, není třeba investovat do nástrojů a přípravků, což šetří spoustu nákladů;

4. Struktura zařízení je jednoduchá, poruchovost stroje je téměř nulová, nízké náklady na údržbu, vysoká rychlost pohybu zařízení.

TECHNICKÝ PARAMETR

POLOŽKA                                                                     SPECIFIKACE

Rozměry (D × Š × V)                                           1 000 × 1 400 × 1 500 mm

Měřitelná deska                                     MIN 60 × 80 mm   MAX 450 × 500 mm

Přesnost detekce                                                         ± 1 mm

Opakujte přesnost                                                         CPK ≧ 1,33

Přesnost detekce

vadných produktů                                                   méně než 0,3%

Vybavení                                       Více než 90% a výtěžek produktu je vysoký.

Míra průchodu                                                 Tento index lze vylepšit.

Falešná míra poplachu

(Počítání bodů na PCS)                                       méně než 0,5 bodu / PCS

Účinnost detekce                                               0,5S-1,5S / PCS

Režim detekce                               Detekce přímé extrakční destičky po detekci zásilky s přímou extrakcí

Personál                                         Pouze jeden OP online provoz k dokončení detekční linky, podávání,

                                                        kontrola a výběr vadného   produkty.

Režim detekce dvojité linky stroje

Podavač → Detekce AVI pozitivní → Flipper → AVI Detekce protější strany → Stopa → VRS
