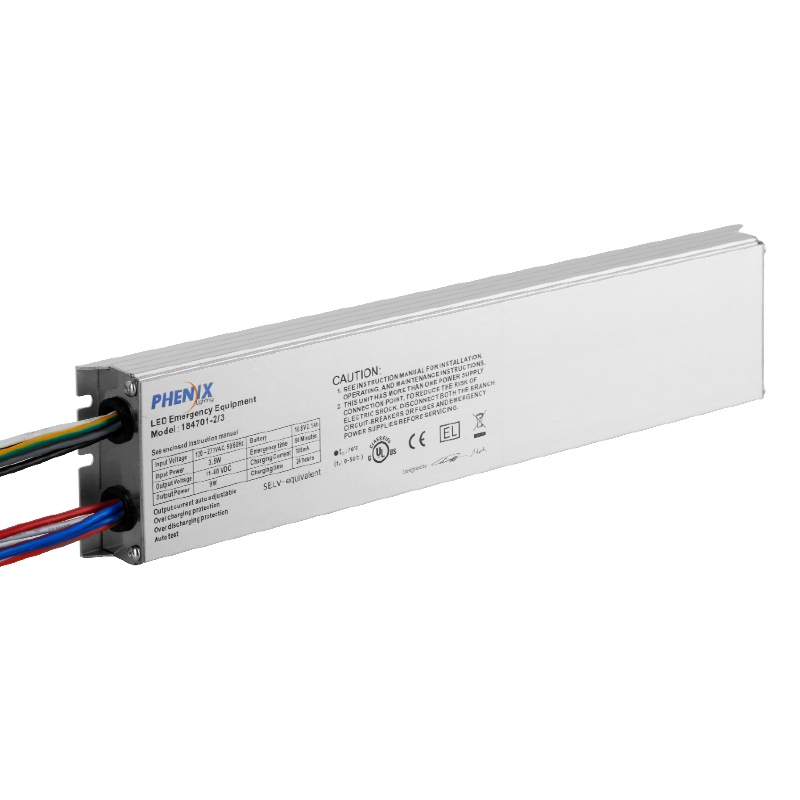

18470X-X   KONTANT LED LED LED PRACOVNÍK

Typ                                               184700-X                 184701-X               184702-X                   184703-X

Jmenované napětí                               120-277VAC 50/60Hz

Jmenovitý proud                                 0.05A (Max.)       0.06A (Max.)               0.07A (Max.)                       0.1A (Max.)

Jmenovitý výkon                                   3.5W (Max.)       4.0W (Max.)                   5.5W (Max.)                         7.0W (Max.)

Nouzový výkon               5W                     9W                         15W                           25W

Výstupní napětí                               10-60VDC         11-60VDC                       15-60VDC                 25-60VDC

Výstupní proud                               1A (Max.)

Výstupní proud střídavého ovladače           5A   Max.

Četnost provozu                     320kHz desk 88805f 88805; 50kHz

Faktor výkonu                                   Description

Baterie                                           Ni-MH

Doba nabití                               24 hodin

Doba vypouštění                               > 90 minut

Spouštěcí proud                           08A                       0.11A                     0.19A                       0.23A

Životní doba                                         Pět let

Dobíjecí cykly                             > 500

Provozní teplota                 0-50 stěna 176; C (32 stěna 176; F-122 176; F)

Efektivita                                       80%

Abnormální ochrana

Přenos, omezení proudového proudu, teplota, otevřený okruh, ochrana krátkého okruhu s automatickým resetem

Dráty                                               0.5-1.5mm178;

EMC/FCC/IC standard

EN 55015, EN 61547, EN 61000-3-2, EN 61000-3-3, FCC část 15, ICES-005

Bezpečnostní norma

EN 61347-1, EN 61347-2-7, UL924, CSA C.22.2 č.141

Jídlo.Modul

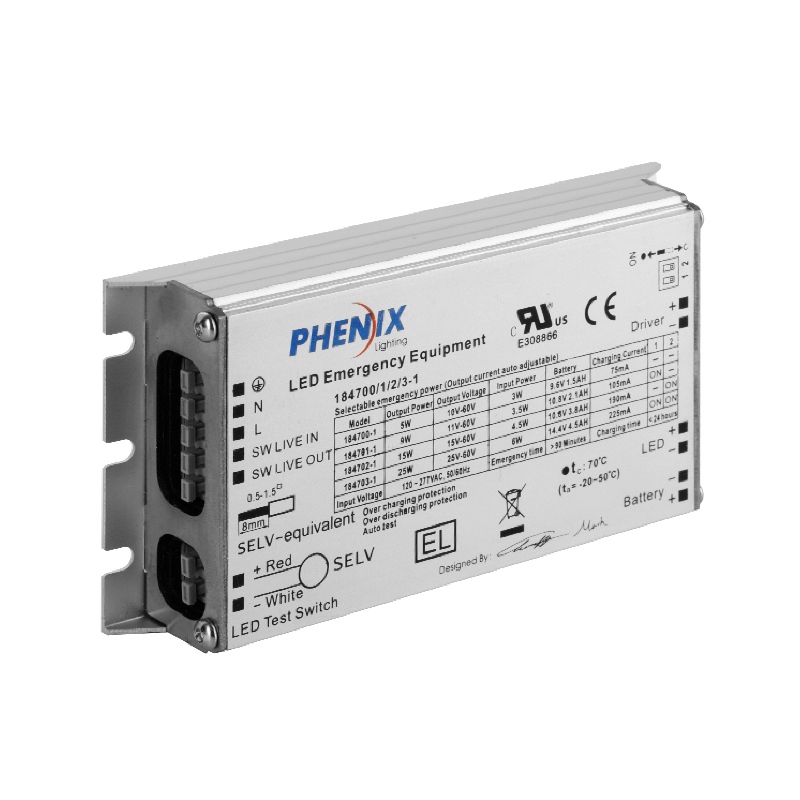

18470X-1 mm [palec]

L125 [4.92] x W65 [2.56] x H22 [0.87]     Montážní centrum: 117 [4.61]

Jídlo.bateriový obal     8470X-1 mm [palec]

9.6V 1.5Ah: L126 [4.96] x W59 [2.32] x H17 [0.67]   Montážní centrum: 115 [4.53]
10.8V 2.1ah: L176 [6.93] x W51 [2.01] x H19.5 [0.77]   Montážní centrum: 165 [6.50]
10.8V 3.8Ah: L241 [9.49] x W56 [2.20] x H21 [0.83]   Montážní centrum: 230 [9.06]
14.4V 4.5Ah: L227 [8.94] x W78 [3.07] x H28.4 [1.12]   Montážní centrum: 216 [8.50]

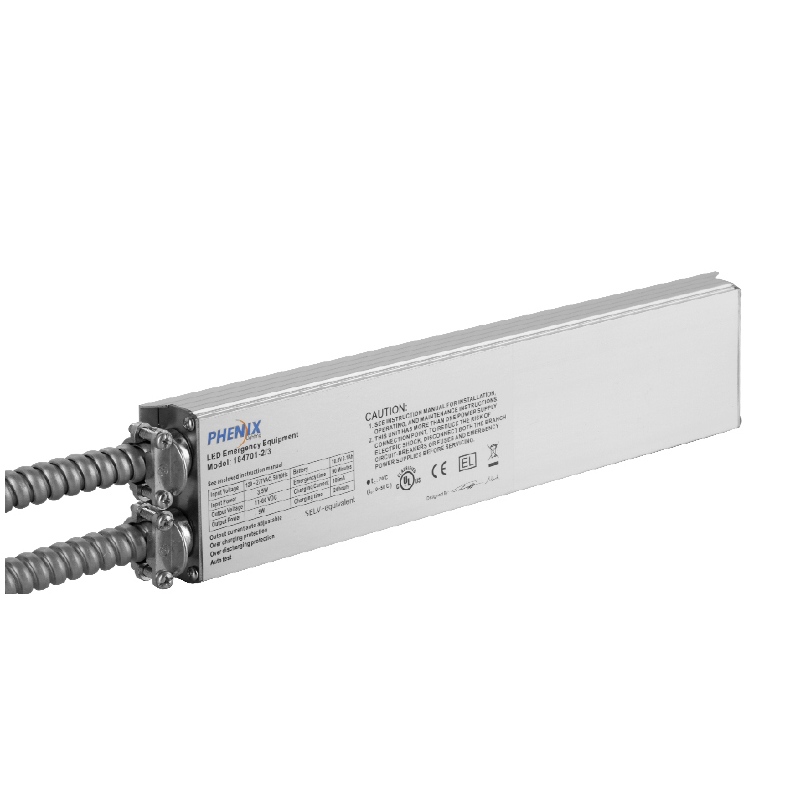

Jídlo.18470X-2mm [palec]

184700-2: L260 [10.24] x W65 [2.56] x H22 [0.87]   Montážní centrum: 252 [9.92]
184701-2: L307 [12.09] x W65 [2.56] x H22 [0.87]   Montážní centrum: 299 [11.77]
184702-2: L372 [14.65] x W65 [2.56] x H22 [0.87]   Montážní centrum: 364 [14.33]
184703-2: L358 [14.09] x W82 [3.23] x H30 [1.18]   Montážní centrum: 351 [13.82]

Jídlo.18470X-3 mm [palec]

184700-3: L260 [10.24] x W65 [2.56] x H22 [0.87]   Montážní centrum: 252 [9.92]
184701-3: L307 [12.09] x W65 [2.56] x H22 [0.87]   Montážní centrum: 299 [11.77]
184702-3: L372 [14.65] x W65 [2.56] x H22 [0.87]   Montážní centrum: 364 [14.33]
184703-3: L358 [14.09] x W82 [3.23] x H30 [1.18]   Montážní centrum: 351 [13.82]
