3.1.2. ST Exempláře

Obrázek 6 ukazuje SEM mikrografy po tepelném ošetření ST.Hranice roztavených bazénů a dendritických struktur zmizely.Vzorek HX ST představoval morfologii zrn na nižší zvětšení (obr. 6a).Tento vzorek také ukázal mnoho dvojčat na vyšší zvětšení (obrázek 6b).Pro HX-vzorek ST vzorek S018217; morfologie zrn byla podobná jako morfologie zrn jako-vestavěný vzorek (obr. 6c).Mezi exemplářem HX a HX byly pozorovány dvě hlavní rozdíly.-vzorek po ošetření ST: v tomto případě se hranice zrna ztenčila karbidem a tyto jemné karbidy se tvořily uvnitř zrna (obr. 6d).V první, na druhé straně, nebyly pozorovány žádné karbidy uvnitř zrna, a hranice zrna byla tenčí než hranice HX-vzorek ST (obr. 6b).Provedli jsme SEM analýzu HX-a jako-vybudovaný vzorek na hranici zrna;výsledky jsou uvedeny v obrázku 7a.M6C, SiC a YC byly vytvořeny na hranici zrna.Tyto karbidy na hranici zrn musely během tepelného zpracování roztoku připevnit hranici.Udělali jsme FE-SEM analýza na hranici zrn v HX-vzorek ST.Obrázek 7b ukazuje FE-SEM mikrograf HX-vzorek ST.MC (Si, Y), Mo, W)6C a Cr23C6 karbidy byly vytvořeny na hranici zrn.To především způsobilo, že hranice zrn pinninging efekt nakonec zachovat sloupcové zrní morfologieDobře.

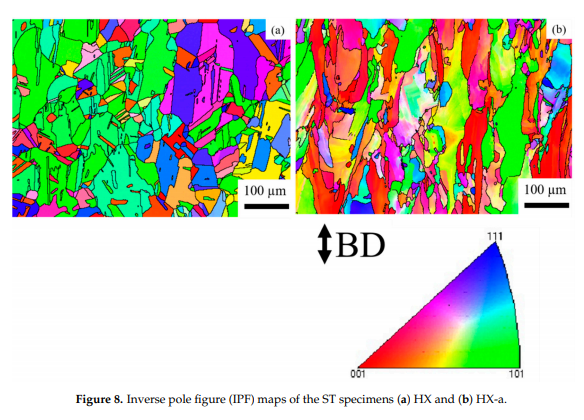

Obrázek 8 ukazuje IPF HX a HX-exempláře ve stavu ST.Po tepelném zpracování roztoku vzorek HX vykazoval rovnoměrná zrna a orientace byla náhodná (obr. 8a).Většina zrn má směr podél (obr. 8a).Nicméně, HX-se zdálo, že vzorek je podobný HX-a jako-vyrobený vzorek (obr. 5b);to znamená, že měl sloupové obilné morfologie a polovina zrn zůstala podél<100>směr (obrázek 8b).

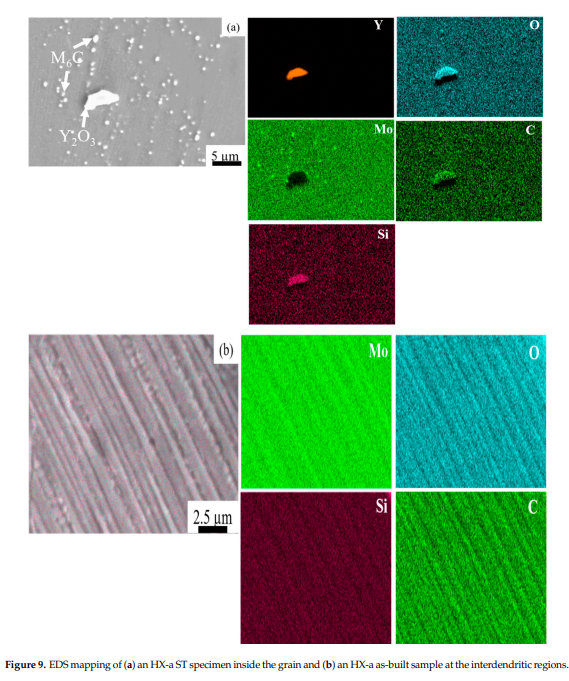

Obrure 9a ukazuje EDS mapování HX-vzorek ST, který označuje Mo-bohaté karbidy uvnitř obilí.Tam byla také tvorba oxidu Y a Si-obsahující C uvnitř zrna (viz obrázek 9a).Abychom našli důvod pro akumulaci karbidů M6C podél interdendritických oblastí po tepelném zpracování roztoku, provedli jsme mapování EDS v interdendritických oblastech HX.-a jako-vyrobený vzorek (obr 9b);v interdendritických oblastech, Mo, Si, C, a O byly odděleny.Materiály 2021, 14, x PRO PŘEZKUM PER 8 z 16 Obrázek 9a ukazuje mapování EDS HX-vzorek ST, který označuje Mo-bohaté karbidy uvnitř obilí.Tam byla také tvorba oxidu Y a Si-obsahující C uvnitř zrna (viz obrázek 9a).Abychom našli důvod pro akumulaci karbidů M6C podél interdendritických oblastí po tepelném zpracování roztoku, provedli jsme mapování EDS v interdendritických oblastech HX.-a jako-vyrobený vzorek (obr 9b);v interdendritických oblastech, Mo, Si, C, a O byly odděleny.

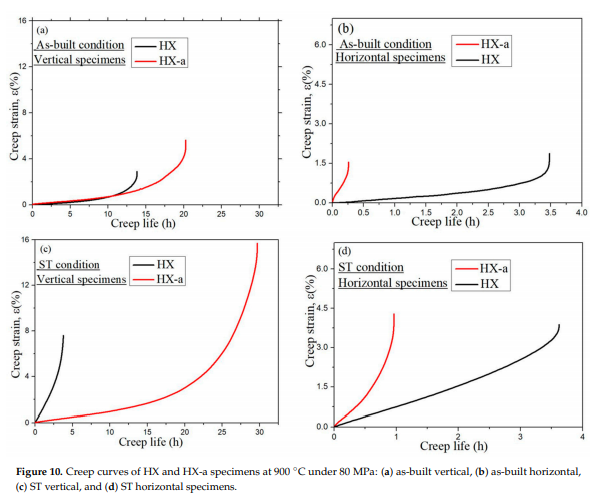

Provedli jsme test tečení podél směru budovy (vertikální vzorek) a normální směr budovy (horizontální vzorek);křivky teček jsou uvedeny v obr. 10.-postavený stav, vertikální HX vzorek vykazoval plazivý život 13.8 h, zatímco vzorek HX a vykazoval plazivý život 1.46 krát vyšší, 20.2 h (obr. 10a).Kromě toho HX-a odhalila vyššího úchyla-natržení prodloužení (5.7%) než HX (2.8%).HX jako-vybudovaný horizontální vzorek s delší životností (3.4 h) než HX-horizontální vzorek (0.26 h), ale protržený kmen byl u obou vzorků téměř stejný (obr 10b).Obrázek 10c ukazuje úchylné vlastnosti vertikálních ST vzorků.Vzorek HX vykazoval děsivý život 3.7 h, zatímco HX-exemplář ukázal děsivý život 8x vyšší, 29.6 h.The HX-a ukázal vyššího úchyla-protahování (15.6%), téměř dvojnásobné prodloužení délky HX (7.5%).Horizontální vzorek HX ST vykazuje delší životnost tečení (3.6 h) než HX-horizontální vzorek (0.26 h), avšak teček-protržení bylo u obou vzorků téměř stejné (obr. 10d).Materiály 2021, 14, x PRO PER REVIEW 9 of 16 Provedli jsme test tečení podél směru budovy (vertikální vzorek) a normální směr budovy (horizontální vzorek);křivky teček jsou uvedeny v obr. 10.-postavený stav, vertikální HX exemplář vykazoval plazivý život 13.8 h, zatímco HX-exemplář vykazoval plazivý život 1.46 krát vyšší, 20.2 h (obr. 10a).Kromě toho HX-a odhalila vyššího úchyla-natržení prodloužení (5.7%) než HX (2.8%).HX jako-vybudovaný horizontální vzorek s delší životností (3.4 h) než HX-horizontální vzorek (0.26 h), ale protržený kmen byl u obou vzorků téměř stejný (obr 10b).Obrázek 10c ukazuje úchylné vlastnosti vertikálních ST vzorků.Vzorek HX vykazoval plíživý život (3.6 h) než HX-a vodorovný vzorek (0.26 h), avšak teček-protržení bylo u obou vzorků téměř stejné (obr. 10d).

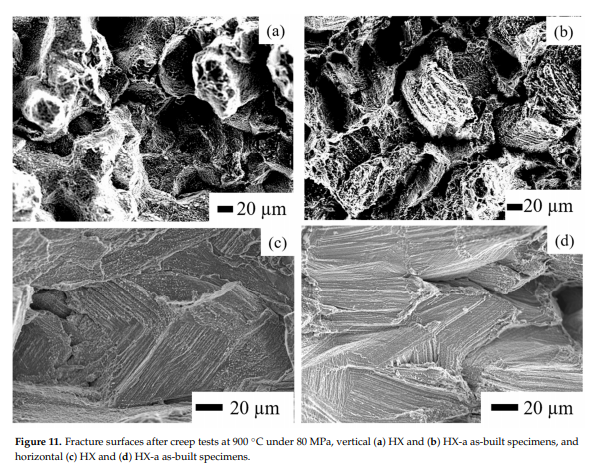

Obrázek 11 ukazuje úchyl-prasknutí povrchů.Z obrázku 11a,b je zřejmé, že HX a HX-a jako-vybudované vertikální vzorky vykazují prodloužená zrna, která nakonec vykazují výstřih a indukují frakturu.Naproti tomu spíše výstřih-jako povrch může být pozorován na-postavili HX a HX-horizontální vzorky (obr. 11c,d).Je zřejmé, že trhliny přítomné kolmo ke zátěžové ose vyústily v štěpení-jako povrch podél dendritické struktury, což naznačuje křehké chování a nižší plodnostDobře.
