ncalculated a měřené fázové kompozice: Kompozice C N a CC a CCn) ve čtyřech vyšetřovaných slitinách byly měřeny pomocí 3D APT (ERBO 1) [36] a s TEM NEDX (ERBO 15 a deriváty) [32]. Experimentální výsledky pro obě fáze jsou uvedeny v tabulkách 7 (Cnphase) a 8 (Cn fázi). Tabulky 7 a 8 také obsahují předpovědi termokalc získaných pro teploty při 1143 K (teplota druhého kroku úprav srážení pro všechny slitiny), při 1413 K a 1583 K (ERBOn1; teplota prvního kroku úpravy srážení a homogenizace) a v 1313 K a 1583 K (varianty Erbo N15; teplota prvního kroku úpravy srážení a homogenizace). Vzhledem k tomu, že se snphie vykazuje menší objemovou frakcinež c

phase, změny v jeho chemickém složenín jsou výraznější. Na Obr. 10 a 11, prezentujeme kompozice pro Nphase z tabulky 7 jako výsečové grafy. Obrázek 10 ukazuje experimentální data, která byla měřena ve všech čtyřech tepelných slitinách před tečením. Termokalc předpovědi získané pro NPHázy ERBOn1 (1143, 1413 a 1583 K) a pro ERBOn15 (1143, 1313 a 1583 k) jsou uvedenyna obr. 11. \\ tn-n-n&n&Data jsou uvedena v tabulce 7 a obr. 10 a 11 (Cnphase) a v tabulce 8 (C Nphase, data prezentovanán bez grafiky) ukazují, že rostoucí teploty mají zanásledek rostoucí množství Ti, Al a TA a současně klesající množství ČR, CO, W a Re Pro ERBOn1 v cnphase. Jak je vidět ve výsledcích termokalc prezentovanýchna obr. 11, množství základního prvku NI se zvyšuje se zvyšující se teplotou v ERBOn1. Naproti tomu se snižuje se zvyšující se teplotou v ERBOn15.nn-nthermodynamic data pro cn anůžky c v tabulce 7 (a obr. 10 a 11) a tabulka 8, v uvedeném pořadí, dále ukazují, že data termokalc pro 1143 K (teplota posledních srážek experimentálních slitin) a experimentálně určených údajůnejsou v plné dohodě, ale přiměřeně blízkonavzájem pro obě slitinové systémy. Pouze v případě ERBO N15, prvek MO vykazuje podstatněnižší hodnotu v výpočtu při 1143 K (1,0 at.%) Než v experimentu (4,4At.%). N--n&ndiscussion elastické tuhosti: Jak je vidětna obr. 6A-C, všechny elastické tuhosti se snižují se zvyšující se teplotou. Jedná se především o důsledku anharmoniky mřížového potenciálu. S rostoucí teplotou se zvyšující se tepelné vibrace vedou k větším dluhopisovým vzdálenostem, což vede ke snížení interakce spojování, a tímto poklesem elastických tuhosti. Pružné chování ERBO a ERBOn15 je téměř identické, kde sen101; jako výsledky pro varianty štíhlejší erbo N15 pro C11 a C12 klesají mírně krátké. To významněneovlivňuje elastické moduli E * 100 [, které jsou velmi blízké (obr. 6D). Jak je vidět v tabulce 9, jednotlivé slitinové prvky SX se liší velikostí, krystalovou strukturou, modulu mladého modulu, electronegativity a bod tání [48-51]. Obrázek 6D ukazuje, že změny ve slitinové chemii zvažované v současné prácinejsou silně ovlivňují elastické vlastnosti. To je v souladu se závěry vypouští Demtro¨der et al. [41], který ukázal, že ještě větší variace slitinových kompozic,než je v současné době zvažovány,neovlivňují elastické vlastnosti SX. Elastické chování jediného krystalu přímo odráží anizotropii jeho vazebného systému. Ten je převážně řízen typem, číslem a prostorovým uspořádánímnejbližším kontaktům v krystalické struktuře. Vzhledem k tomu, že struktury NI Nbase SX (včetně C NC 'n mikrostruktur), jakož i jejich hlavní chemické kompozice ([62 at% Ni, [11na. \\ T% al) se liší pouze mírně, interakce dominují kontakty Ni-ni a Ni-Al, což vede pouze k malým variantám makroskopické elastické tuhosti [42].n/n/n-n-n&Nthermální expanze a C NSolvus Teplota N: Tepelná expanze je spojena s tendencí materiálu změnit jeho objem se zvyšující se teplotou. V krystalu je to spojeno s rostoucí vibrační energií atomů anetharmonického tvaru mřížového potenciálu. Podle gru¨nneisen vztahu, Aðtþ je úměrný tepelné kapacitě; Tepelná kmen Eðtþ může být tedyn--ndescribed integrovanou formou modelu Einstein [52, 53]:n-n/n/n

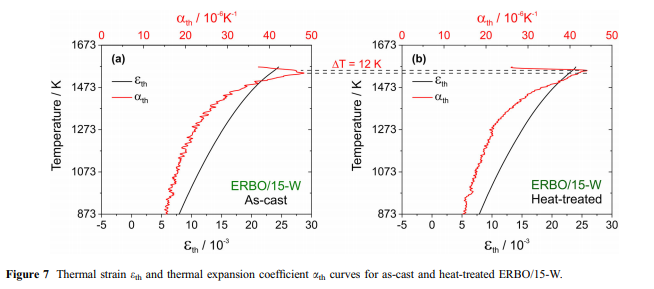

E0 představuje počáteční kmen při 0 k, Ah označuje vysoký limitntemperature koeficientu tepelného roztažnosti a je ekvivalentem teploty Einstein. První derivát s ohledemna teplotu poskytuje koeficient tepelného roztažnosti:n

nnnn

n

nn n
