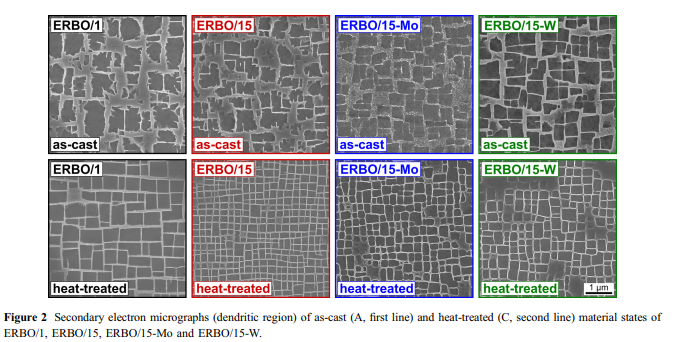

Obrázek 2 představuje mikrofotografie SEM osmi hmotných stavů, které byly v této práci zohledněny. Čtyři stavy jako-castové materiály jsou uvedeny v horní řaděna obr. 2. Plně tepelně zpracované stavy materiálů po ošetření sekundárním stárnutím (tabulka 2) jsou zobrazeny ve spodní řaděna obr. 2.-

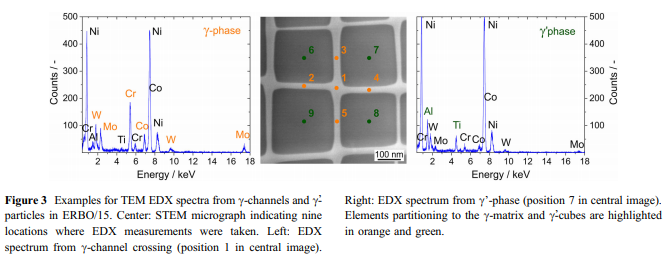

Transmisní elektronová mikroskopie (TEM) byla použita k analýze místní chemie slitin dvou fází v mikrostruktuře c c/m. TEM byl proveden pomocí-JEOL JSM&6490 (pro ERBO-1) a Tecnai G2 F20 od FEI (pro ERBO/15 a jeho deriváty), oba vybavené FEG pracujícím při 200 kV a analytickým systémem EDAX. Postup, který byl použit k měření fázových složení ve třech variantách ERBO/15, je znázorněnna obr. 3. Obrázek uprostřed obr. 3 ukazuje mikrofotografii STEM pořízenou ve směru [[(kontrast více paprsků)]. EDX spektra byla pořízena v pěti polohách kanálu (1–5, jak je uvedeno) a ve středech čtyř sousedních c/částic (pozice 6-9). Každé EDX-spektrum bylo zaznamenáno s průměrem elektronového paprsku-10nm po dobu 60 s. Skladby byly vypočítány pomocí algoritmu EDAX. Hodnoty pro dvě fáze byly získány jako průměry pětikanálových měření (body analýzy 1 až 5) a měření čtyř částic (body analýzy 6 až 9). Příklady EDX spekter pro křížový c&kanál (oranžově, poloha 1) a pro - pravý pravý cčástice (zeleně, poloha 7) jsou zobrazenyvlevo a vpravo diagramy, jak je uvedeno.-&

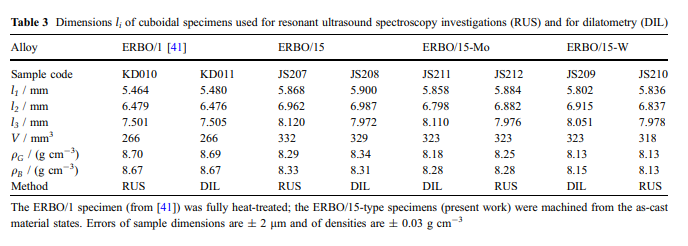

Rezonanční ultrazvuková spektroskopie (RUS): V současné práci byly koeficienty pružné tuhosti jako funkce teploty stanoveny pomocí rezonanční ultrazvukové spektroskopie (RUS),např. [38, 39]. Přesně100 [orientované kvádrové vzorky cílových rozměrů asi 8 9 7 x 6 mm3 -336 mm3 byly získány kombinací orientace Laue s obráběním jiskrovou erozí, jak je popsáno v [40]. V této práci byla provedena měření RUS pro ERBO=15 a jeho varianty. Pro srovnání, data pro ERBO/1 byla převzata z práce Demtro¨der et al. [41]. Všechny rozměry vzorků jsou uvedeny v tabulce 3. U všech vzorků testovaných v této práci byla dobrá shoda mezi geometrickými hustotami qG (počítáno z hmotností a objemů vzorků) a hustotami stanovenými vztlakovou metodou qB (tabulka 3). Dobré vlastnosti povrchu byly získány broušením a leštěním diamantových desek./

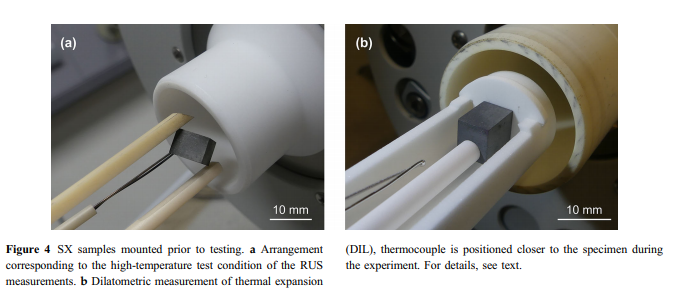

   Na obr. 4a,na obr. 4a, je znázorněn typický vzorek RUS upnutý mezi dvě keramické tyče a m měřicí termočlánek poblíž. Během experimentůnebyl termočlánek připojen ke vzorku, ale velmi blízko. Vzorek a příslušná část termočlánku byly v zóně teplotní konstanty pece.

používá se experimentální stanovení rezonančních frekvencí, volně vibrujících vzorků. Experimentálně získané rezonanční frekvence souvisejí se třeminezávislými koeficienty pružné tuhosti c11, c12 a c44 pseudo-kubického krystalu [38, 39, 41]. Ke sběru dat bylo použito zařízení RUS zabudované-house. Systém sestával z analyzátoru frekvenční odezvy (typ FRA5087 od NF Corporation) v kombinaci s vysokým-speed -amplifierem (typ BA4825 od NF Corporation) pro generování a detekci signálu. Pokusy byly prováděny v teplotním rozsahu od 100 do 673 K za použitínízkoteplotní pece Netzsch a kaskádového regulátoru teploty (typ 2704 od společnosti Eurotherm). Rezonanční spektra vzorků byla zaznamenána v rozsahu od 150 do 1 000 kHz. V případě ERBO/1 Demtro¨der et al. [41] studovali elastické vlastnosti v 50 K krocích mezi pokojovou teplotou a 1273 K. Varianty této práce ERBO/15 byly zkoumány v 10 K krocích mezi 100 a 673 K.
