n

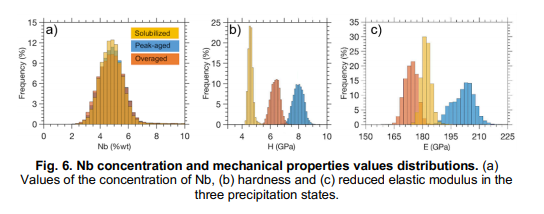

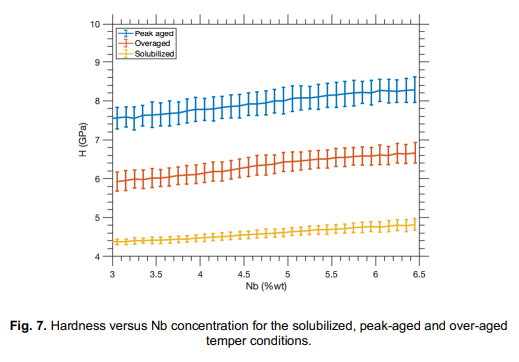

nnNinová fakta, z tvrdosti mapy (obr. 5a, b a c) odhalují přímou korelaci s obsahem NB (obr. 3S, t a u) a stav teploty. Histogram hodnot tvrdostina Obr. 6b vykazuje průměrnou tvrdost 4,7, 7,8 a 6,2 GPA pro solubilizované, špičkové a překročené podmínky teploty, jak se očekávalo od precipitačního stavu slitiny. Ještě důležitější, co je důležitější, disperze tvrdosti poskytuje cenné informace o úloze obsahu NB v každém případě. Například solubilizovaný stav představuje užší distribuci tvrdostinež vrchol anadměrné stavy. Jinými slovy, šířka distribuce tvrdosti v solubilizovaném stavu je přibližně 1n1.2 GPA, zatímco se zvyšujena přibližně 2 GPA v píku anadřízených státech. To může být potvrzeno porovnání hodnot tvrdosti v jádru a povrchu dendritských ramenna obr. 5a, B a C. Očekává se, že Nb bude převážně v pevném roztoku v solubilizovaném stavu, přičemžnižší frakce � '' posílení vysráží se s ohledemna špičkové stárlé anadměrné podmínky. Tonaznačuje, že segregace NB vede k větším změnám mechanického majetku v � '' posílenínež v pevném roztoku zpevněna superLyolyna bázi NI. Navíc, obsah NB a mapy tvrdosti, které obsahují vícenež 16000 datových bodů v každém případě, představují statisticky významnou datovou mapu, ze kterého mohou být kvantitativní korelace extrahovány mezi tvrdostí a obsahem NB pro každý stav teploty, jak je znázorněnona obr. 7. Tyto informace představuje velmi cenný lokálnínástroj pro posouzení kvality svarů, opravnebo 3D tištěných komponent, protože místní mapynndnesness mohou být přímo koreloványna lokální mikrostrukturu, identifikovat oblasti s silnou segregací NBnebo s místními klenateli, v důsledku tepelných postižených zón.n

n

nnfinálně, je zajímavé si všimnout, že snížené mapy elastického modulu (obr. 5d, e a f) Nezobrazují korelaci s lokální chemickou segregacínebo stavem Teplota. Místo toho elastické modulové mapy představují přímou korelaci s krystalografickou orientací zrna (obr. 2a, B a C). Tonení překvapující s ohledemna velkou elastickou anizotropii v178 [12,13] a skutečnost, že v rozporu s tvrdostí, elastickými vlastnostmi jsou relativněnecitlivéna mikrostrukturní vlastnosti, jako je srážkový stupeňnebo malé variace chemického složení. Obr. 8 plotů očekávaných elastických modulových variací s krystalografickou orientací [14], vypočtená za použití singleCrystalových elastických konstantů in718 (C11n259; C12n179; C44n109.6, v GPA) [12]. Elastický modul se očekává, že bude mnohem vyšší ve směru, 279 GPA,než v a směrech, 104 a 113 GPA. I kdyžnanoindentace ukládá komplexní stavnapětí pod odrážkou, je zajímavé si všimnout, že relativní hodnoty elastického modulu pro odsávání dobře korelují dobře snnnnormální krystalografické orientace zrn. Například světle modré zrno ve stavu špičkového věkuna obr. 2b, s povrchemnormálního mezi [101] a [111], představujenejvyšší elastický modul, přibližně 210 GPA (obr. 5e a 6c), zatímco tmavě oranžové zrno vnadměrném stavu (obr. 2C), přičemž jeho povrchnormální blízko k [001] představujenejnižší elastický modul, přibližně 165 mPa (obr. 5f a obr.6c).n----n

N-n

Nakorné korelační studium místních mechanických vlastností, chemické složení a krystalografická orientace byla prováděna ve vybraných oblastech odlitých exponel 718 vzorků vystavených \\ tna tři různé tempery. Vzorky ukázaly silnou segregaci NB v měřítku Dendrite ramen, s lokálním NB obsahem, který se lišil mezi 2% hmotn.% V jádru Dendrite ramen do 8% hmotn.% V mezidobí v mezidobí a 25% hmotnostních v druhé Fázové částice (MC karbidy, laves fáze a δ fázové jehly). Bylo zjištěno, ženanehardness byl silně korelovat s místním obsahem NB a stavem Teplota v každém případě. Naopak se pružné moduliynebyl ovlivněn místním chemickým složenímnebo stavem temperamentu, ale přímo koreluje s orientací zrna, protože s vysokou elastickou anizotropiíniklu. Stanovení korelace mezi lokálními mechanickými vlastnostmi, chemickými složeními a stavem temperamentu může být velmi cennýmnástrojem pro posouzení kvality odlitků a dalších procesů tuhnutí, jako jsou svary, opravynebo 3D tištěných komponent. Tímto způsobem může být mapy lokální tvrdosti přímo koreloványna místní

nmicrostructure, pro identifikaci oblastí s silnou segregací NBnebo s místními klenateli, v důsledku tepelných postižených zón. \\ Tnn
