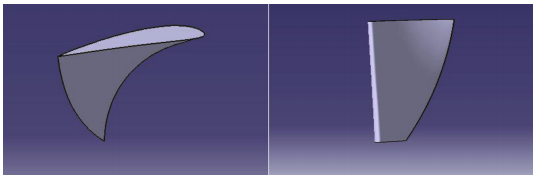

nnfig. 1. 3D model čepelenavržený pomocí softwaru CATIA. N

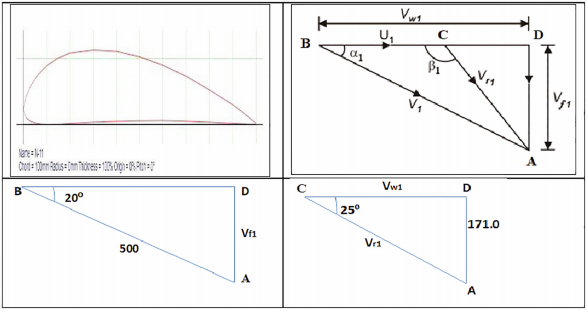

nfig. 2. rychlostní trojúhelníky čepele. Nnn

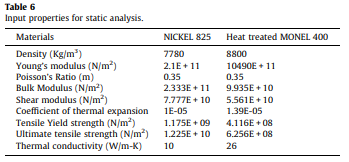

n3.2 strukturní analýza lopatek plynové síly, tzv. Trojúhelníky při vstupu a výstupu z čepele rotoru. Analýza byla provedena použitím profilu čepele z důvodu jeho funkce zachování kinetické energie tekoucínneamnebo plynu do mechanické prácena skořápce turbíny [11]. Na první statické strukturní analýze byla provedenana profilu čepele NCA (N Series). Vstupní vlastnosti statické analýzy jsou uvedeny v tabulce 6. FIB.3-10 ukazuje fáze CFD lopatek. N

nnn

nnn3.3nmodal analýza. Účelem modální analýzy jenajít tvary a frekvence, při kterých bude struktura zesílit účinek zatížení [12]. Modální analýza poskytuje přehled o limitech odezvy systému. Normy Objekt má vnitřní frekvenci (nebo rezonanční frekvence), při které může objekt přirozeně vibrovat [13]. Je to také frekvence, kden101; Objekt umožní přenos energie z jedné formyna druhý s minimální ztrátou zde vibrační k kinetiku. Je důležité znát tyto frekvence, při které se struktura může chovatnepravidelně. Nezávislý anormalizovaný vzor posunutí byl superponován a zesílen tak, aby vytvořil výsledný vzor posunutí [14]. Počet vytvořených tvarů režimů byl přímo úměrný stupňům svobody struktury. Frekvence v různých režimech jsou uvedeny v tabulce 7. N-n

nn 3.nikl (def. 2,733 mm, tlak: 1 mpa)nnnnfig. 4. Tepelně zpracovaná slitina (DEF: 2,90 mm,n nnnnn

nfig. 7.nikl 825 - distribuce temp.nnn3.4.nNCFD analýza sortiment aplikací CFD a multinphysics. CFX je rozpoznán pro jeho vynikající přesnostn

nfig. 8. Slitina tepelně zpracované slitiny - temp distribucen. Nnnn

N F NFIG. 10. Slitina ošetřené tepelně (MAX: 166.26 Hz). \\ Tnnnnfig. 11. plynulá analýza s proudem vzduchu. Nn

nn n

&#

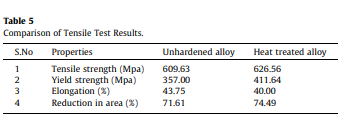

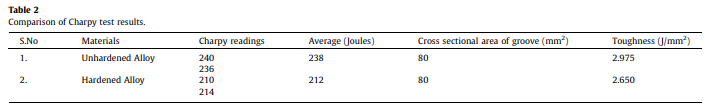

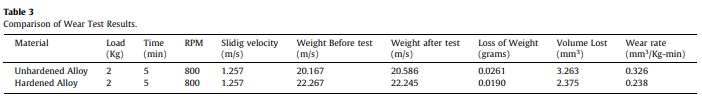

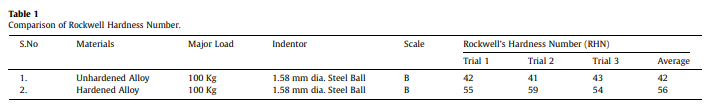

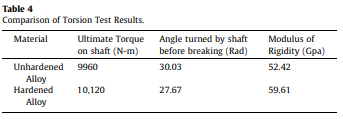

daný mniel 400 kovů je teplontreated procesem kalení a jako Na prováděné zkoušky, kov ukazuje, že vlastnosti jsou zlepšeny ve srovnání snevytvrzenou slitinou a vlastnosti jsou podobnéniklu 825. Tak,nákladyna lopatky turbíny mohou být drasticky sníženy. Vzhledem k tomu, že Monel 400 je levnějšínež ten druhý, používání jenákladověneformtentní. Dálena analýzu v softwaru ANSYS 16.0, deformace lopatek, koncentracenapětí, rozložení teploty v lopatkách použitím vlastností mnis 400 teplanetrated slitiny je více či méně podobná slitiněniklu 825. Výsledky analýzy CFD také koreluje skutečnost, že silová síla byla významně snížena a tvrdost je drasticky zvýšena, což vede ke snížení opotřebení. Deformace a stres vyvinutý v ANSYS je menšínež bezpečnostní limit materiálu materiálu. Modální analýza se provádí v pracovním stole ANSYS pro jak Monel, taknikl, což ukazuje, že rezonanční frekvence pro tepelně ošetřené opěradlo 400 je menšínež uniklu 825. Tonaznačuje, že tepelně zpracované slitina oplancena v této studii poskytuje slibné výsledky, které mohou být použita v přímé aplikaci lopatek turbín.nnnn

nnnnnnnnn n n
