n Nthe analýza konstrukčních složek získaných slitin ukázaly, že tyto heasy se skládají ze dvou fází: pevný roztokna bázi γnαnfe a pevný roztokna bázi βnphase (naligrafická sloučenina).n

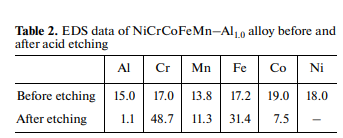

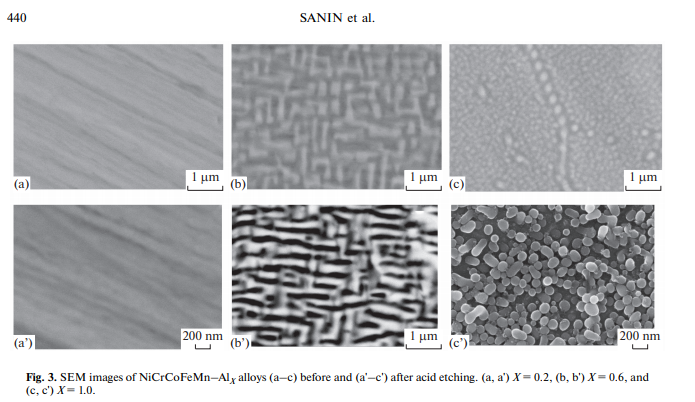

nn/n--Nahromáže konstrukčních složek (n50-100nm) znemožňuje shromažďovat údaje EDS. V tomto ohledu se zajímalo o studium složení matric a disperzníchnanoprecipitátů. Získaná kompozitní struktura Nanoscale je atypická z studovaných her a v budoucnu takové kompozice mohou být použity jako konstrukční materiály pro různé aplikace. N

n

nssyntéza castnicrcofemnn - (Ti-Si-B (c)) HEASnn n-B (C) Systém do zelené směsi metallotermickou metodou SHS byl poprvé studován. Hlavním cílem je poskytnout regulovanou fázovou kompozici a získání dané konstrukce sestávající z matrice HEA (CO-CR-FE-NI-NI-MN) a zpevňující sraženinyna bázi boridů kovů a silicidů (TI (CR) C, TI (ČR) B2, TI5SI3 atd.). Většina prvků obsažených ve studované kompozici jsou reaktivní a může mít vzájemný vlivna výskyt chemických reakcí během interakce kompozice ve spalovací vlně. Je třeba poznamenat, že NicRCofemnova Hea, také známý jako slitina Cantor, je základem toho, co jenyní označováno jako rodina her a je multifáza. Nicméně, to bylo dříve ukázáno, že slitina NiCRCOFEST, včetně jedné připravené s použitím metalotermického SHS [33, 34], má vlastnosti snízkou pevností [4]. Proto může tvorbanových konstrukčních prvků zlepšit pevnostní vlastnosti HEAS systému Co-Cr-Fe-Ni-Mn. V této souvislosti byla zvláštní pozornost věnována určování a testování režimů syntézy spolu- Cr-Fe-Ni-Mn Heas posíleny silikonovým boridem za použití zavedení Ti-SI-B (C) komplexního modifikátoru. N

nn~nn

n

nn nnn

n

nN video Záznam spalovacího procesu studovaných kompozic prokázal, že pro αn 0-8% hmotnostní, zelená směs byla schopna spalovat a v důsledku toho Byly vytvořeny produkty spalování. Pro αn 6-8% hmotnostních však připravené vzorky vykazovalynízkou plasticitu a zlomenou dopadem. Sem studie těchto slitin odhalily sraženiny karbidových a borových fází ve velkém materiálu, včetně komplexních intermetalických sloučenin, které zřejmě je důvodem pro zvýšenou brittleness. Můžeme tedy dospět k závěru, že kompozice s αn 6% jsou slibnější pro další vyšetřování. Nn

n

6 αn 6% an 30 g \\ t Byly vytvořeny ingoty s čistou fázovou separací. Nárůst α vedlo k patrnému poklesu rychlosti spalování (obr. 4). N nn

nn) je známo, ženicrcofemned her mají strukturu singlnphase a vlastnit Zvýšená plasticita [3-6]. Zavedení α [Ti-Si-B (С)] do složení zelené směsi umožňuje kontrolovat tvorbu kompozitní struktury sestávající z homogenní matricena bázi her a posílení konstrukčních inkluzí. Řízený přídavek \"lehkých\" komponent snižuje hustotu získaných her a zvyšuje jejich fyzikomechanické vlastnosti. Simultánní zavedenín

nnsilicon a boron přispívá ke zvýšení oxidačního odporu slitin. Nn

n

nn nnn

nn Nin experimentyna změně odstředivého zrychlení v rozsahu 20-70 g, optimální rozsah 65 ± 5 g pro syntézu slitin tohoto systému bylnalezen. Zvýšené hodnoty A (ve srovnání s předchozími studiemi) jsou vysvětleny v přítomnosti žáruvzdorných složek, jako jsou boridy a silicidy v kompozicin. N

nnnNfigure 5 ukazuje XRD vzor typický pro NiCRCOFEMND- (TI-SI-B (C)) HEAS. Slitiny se skládají pouze ze dvou fází: αnfe (bcc) a γnfe (fcc). Analýza XRDneodhalila žádné další fáze. Zřejmě byla koncentrace konstrukčních sraženin pod limitem citlivosti způsobu. Nárůst obsahu komplexního modifikátoru vede k bezvýznamné změně frakcí vytvořených pevných roztoků. N

n

nzískané s přísadou TI-SI-B (C). Mapy prvků (obr. 7-9) odhalilynové strukturální precipitáty v matrici. N n
